星三角降压启动电路是继电器控制系统中比较经典的一个电路，初学的朋友可能觉得有点难度，下面咱们就用图解的方式讲解一下这个电路图。

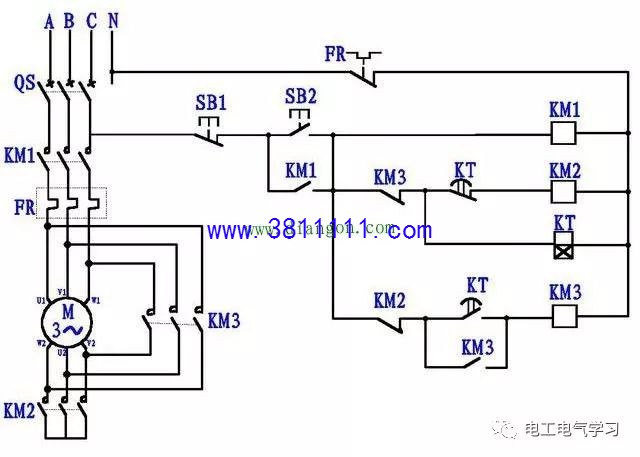

图1 图1即为星三角降压启动电路图，QS为断路器，KM1主接触器，KM2星形连接接触器，KM3角形连接接触器，FR热继电器，KT时间继电器（通电延时型），SB1停止按钮，SB2启动按钮。 给图中带电部分标上颜色。

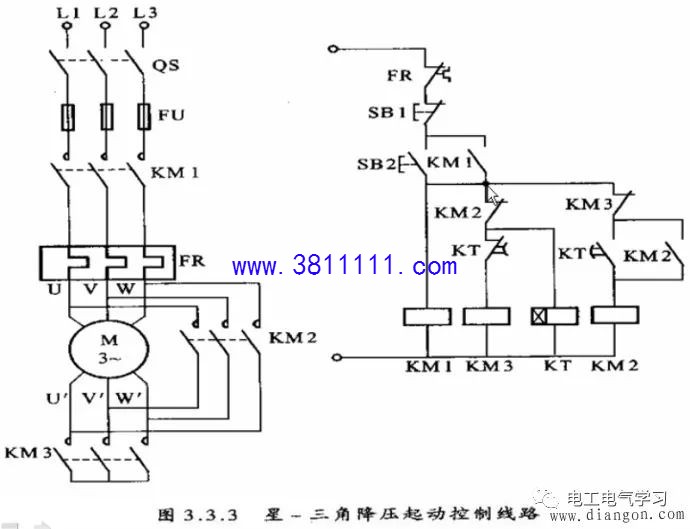

图2 图2，合上断路器QS。

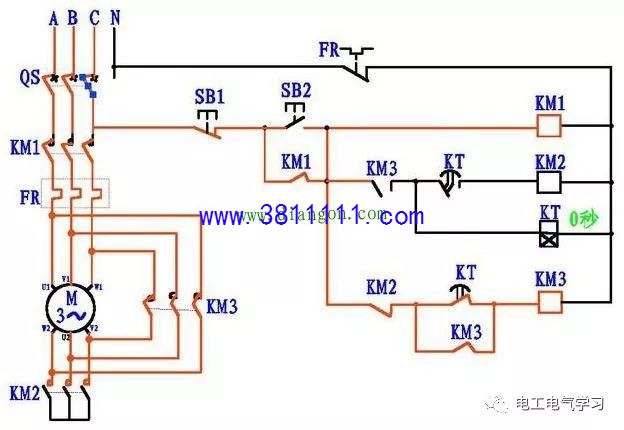

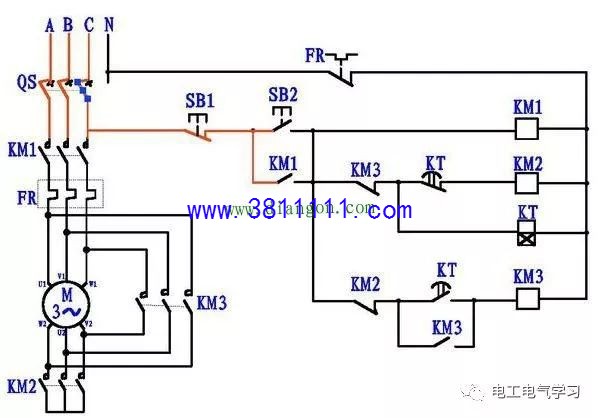

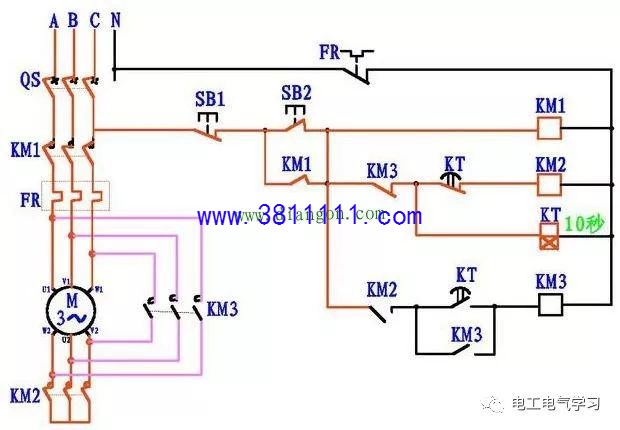

图3 图3，按下启动按钮SB2，从图中红色线可以看出，主接触器KM1吸合，自保。然后，电流同过KM3常闭、KT常闭到星形接触器KM2线圈，KM2吸合，同时时间继电器KT线圈也得电吸合。KM1、KM2吸合将电机接成星形接法，启动。KT吸合开始延时，比如设定延时时间为10秒。
图4 图4, 延时10秒以后，KT常闭断开，常开闭合，KM2线圈失电释放，KM2常闭恢复闭合，图中可以看出，KM3线圈得电吸合，自保。KM3常闭断开，KT线圈断电。这时电机转换成角形连接运行。完成了星三角启动。 电动机星三角转换启动原理图解 就是对电机的三相绕组在启动时和正常运转时施加的不同的电压，来降低电机启动时的冲击电流。在启动时对电机绕组施加的是星形接法的电源，就是将电源的三条火线分别与电机三个绕组的一个端点相连，将电机三个绕组的另一个端点同时与电源的零线相连，在这种接法下，电机每个绕组所承接的电压就是220V。由于施加的电压较低，所以启动时的电流会比较小点，减少了对电网的冲击，电机也比较容易启动。当电机启动基本正常后，它的工作电流与启动时相比会大幅减少，这时由控制电路通过时间继电器和接触器的转换，将电机三个绕组改成首尾相连，形成所谓三角形连接，并将三角形的每个“角”与电源的三条火线相连，这时电机绕组中所受到的电压变成了380V，电机就能满负荷工作。

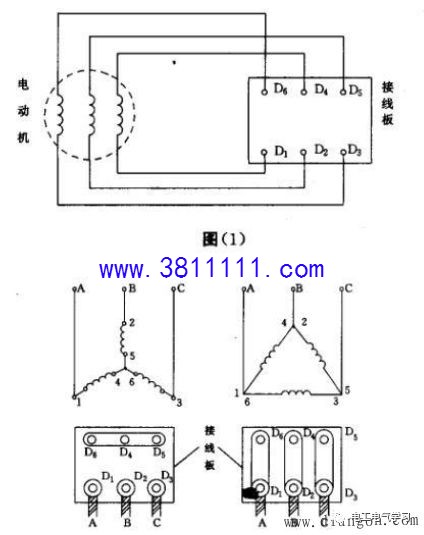

三相异步电动机的三角接法和星型接法区别 （把123看为首，456视为尾，首首相连为Y（星）型接法，首尾相连为角型接法） 两种接法，与我们的接入没什么关系， 如 图2和3， D1。D2。D3接A。B。C三相，具体的区别是电动机接线盒中的不同， 三个接线片，一般不进行随便修改，我们只要了解他们的区别就行，图2是星型，图3是角型 电动机内部有三组绕组，六个接线端，当把三个绕组的一端连在一起，而另一端分别接电源，连成一个Y型，就是星型接法；这时候电源两相之间的电流是相电流，比线电流小根3倍； 如果把三组绕组的首尾相连，然后三个首尾相连处接电源，连成一个三角形，就是三角形接法；这时候电源两相之间的电流就是线电流，比相电流大根3倍；通常的星三角启动方式目的就是减小启动电流，而通常电机启动的瞬间电流比较大，所以一般先以Y型启动，再转换为三角形。 究竟采用哪种接法，需要看电机铭牌，这和绕组有关系。 如果标有380V或者400V，后面画一个三角 就三角型接法，画Y就星型接法；大部分电机默认三角形接法，也有一些是380V下以Y型运行的。 区别电动机三角接法的功率较大，一般是7.5KW以上采用（也有人说是4KW）星型接法的功率小， 三角接法的电动机劲很大.但是对电网冲击很大，一旦启动，周围的灯泡都要暗2下，所以三角接法的电动机很少直接启动，一般采用降压启动、自偶减压启动、变频启动（我只见过变频启动，不过还没搞明白） 电动机的接法是可以调整的，当电机的铭牌上出现Y/△标志的时候就可以调整了，一般来说，星型接法的电机的电压是三角接法的1.73倍 如Y/△660/380.. 注意区分，Y/△和Y—△ ...Y—△ 的意思的电动机的启动方式是星三角启动。
|
