轻触开关的工作原理：

220V交流电通过灯泡H及整流全桥后，变成直流脉动电压；作为正向偏压，加在可控硅VS及R支路上。白天，亮度大于一定程度时，光敏二极管D呈现底阻状态≤1KΩ，使三极管V截止，其发射极无电流输出，单向可控硅VS因无触发电流而阻断。此时流过灯泡H的电流≤2.2mA，灯泡H不能发光。电阻R1和稳压二极管DW使三极管V偏压不超过6.8V，对三极管起保护作用。夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100KΩ，使三极管V正向导通。发射极约有0.8V的电压，使可控硅VS触发导通，灯泡H发光。RP是清晨或傍晚实现开关转换的亮度选择元件。

轻触开关怎么接

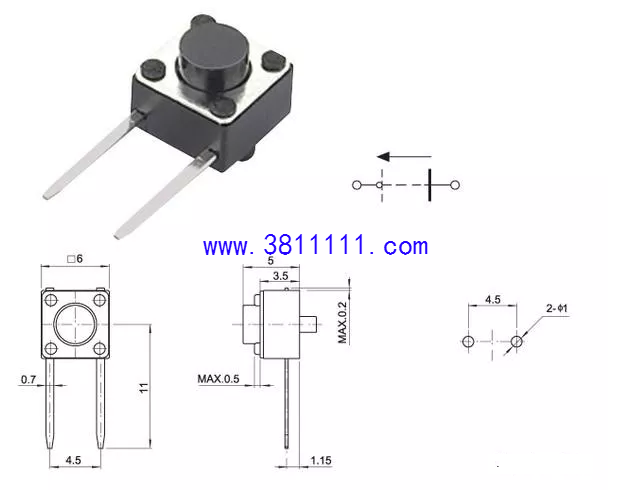

给轻触开关端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性劣化的可能，请在使用时注意。使用通孔印刷电路板及推荐以外的电路板时，由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。进行两次焊接时，请在第一次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形，端子的松动，脱落及电特性降低。关于焊接的条件设定，需要确认实际批量生产条件。产品以直流的电阻负载为前提设计制造的。使用其它负荷感应性负荷，电容性负荷时，请另行确认。印刷电路板安装孔及模式，请参照产品图中记载的推荐尺寸。开关请用于直接由人操作按开关的结构。请不要用于机械性的检测功能。轻触开关操作时，如果施加规定以上的负荷，开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。（举例）

轻触开关焊接注意事项

1、请避免从侧面按操作部的用法。

2、对于平轴杆型，尽量按下开关中心部。对于铰链结构，按下时轴杆按动位置将移动，请特别注意。

3、开关安装后，因其他零部件的粘结剂硬化等通过蓄热硬化炉时，请与专业人士联系。

4、如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。

5、碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时，请在充分确认之后使用。

6、关于密闭型以外的型号，对异物的侵入，请充分注意。
