如何用万用表测量压缩机的好坏？

CSR 判定

压缩机的引线辨别常见有3种方法：

1）、 根据压缩机引线实际所接元件；

2）、使用万用表电阻挡测量线圈引线或接线端子阻值；

3）、根据压缩机接线盖或垫片标识。

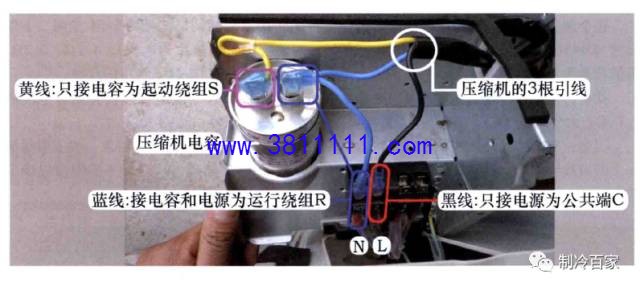

1、根据接线来判定：

 黑线只接接线端子上电源L端（2号），为公共端（C）；

蓝线接电容和电源N端(1号）， 为运行绕组（ R）；

黄线只接电容， 为起动绕组（S）。

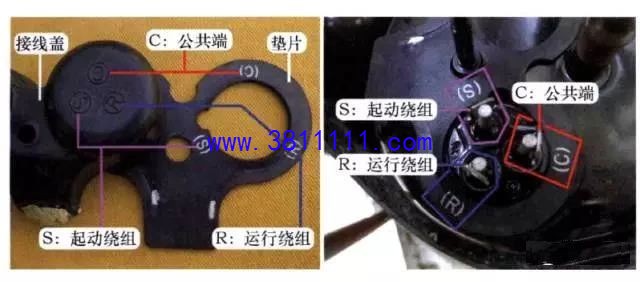

2、根据压缩机接结盖或垫片标识判断引线功能

压缩机接线盖或垫片（使用耐高温材料） 上标有 “ C、 R、S” 字样， 表示为接线端子的功能：C 为公共端、 R 为运行绕组、 S 为起动绕组。

将接线盖对应接线端子， 或将垫片安装在压缩机上盖的固定位置，观

察接线端子：

对应标有 “ C ” 的端子为公共端、

 对应标有 “ R ” 的端子为运行绕组、

对应标“ S ” 的端子为起动绕组

2使用万用表测量压缩机

逐个测量压缩机的3个接线端子阻值， 会得出3次不同的结果。

（我们以上海日立SDl45UV-H6AU压缩机为例子讲解）

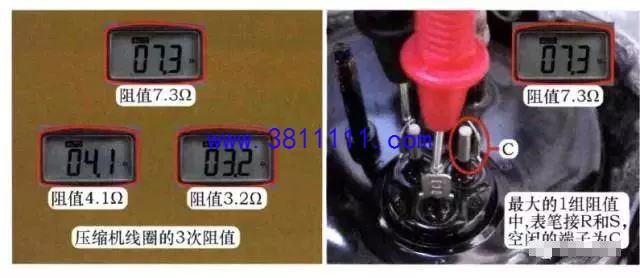

在室外温度约15℃时，实测阻值依次为7. 3欧、 4.1欧、 3.2欧；

阻值关系为：7.3欧 =4. 1欧 +3. 2欧。

即最大阻值7.3欧为运行绕组＋起动绕组的总和；

1、找出公共端：

在最大的阻值7. 3欧中， 表笔接的端子为起动绕组和运行绕组， 空闲的1个端子为公共端（ C），参考下图：

* 说明：判断接线端子的功能时， 实测时应测量引线， 而不用再打开接线盖、 拔下引线插头去测量接线端子， 只有更换压缩机或压缩机连接线， 才需要测量接线端子的阻值以确定功能。

2）、找出运行绕组和起动绕组：

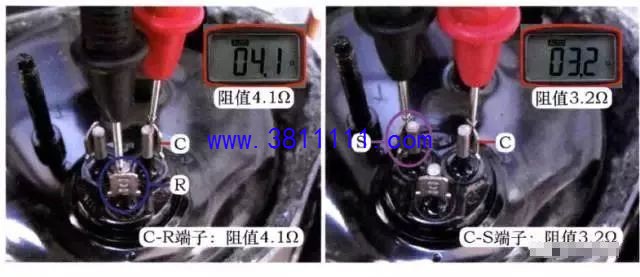

1表笔接公共端（C）， 另1表笔分别测量另外2个端子阻值， 通常阻值小的端子为运行绕组（R）、 阻值大的端子为起动绕组（s）。

当然也有个例：本机实测阻值大（4.1O欧）的端子为运行绕组（R）；阻值小（3.2欧）的端子为起动绕组S。

3手把手教你测压缩机线圈阻值

1、认识：

相供电的涡旋式压缩机及变频空调器的压缩机，线圈均为三相供电，三相压缩机线圈内置3个绕组， 3个绕组的线径和匝数相同， 因此3个绕组的阻值相等。

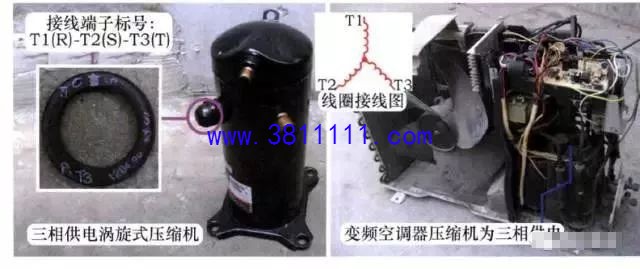

三相供电的压缩机 也引出3个接线端， 标号通常为Tl ( R或U）、 T2 (S或V）、TI (T或W），参考下图：

2、测量接线端子阻值

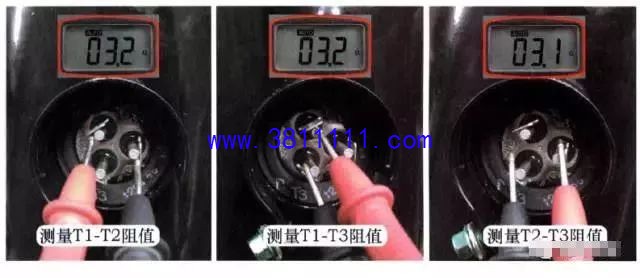

使用万用表电阻档测量3个接线端子之间阻值， T1-T2、 TI-T3、T2-T3阻值相等， 阻值均为3欧左右。

3、测量接线端子对地阻值

空调器上电跳闸或开机跳闸故障最常见的原因，为压缩机线圈对地短路。

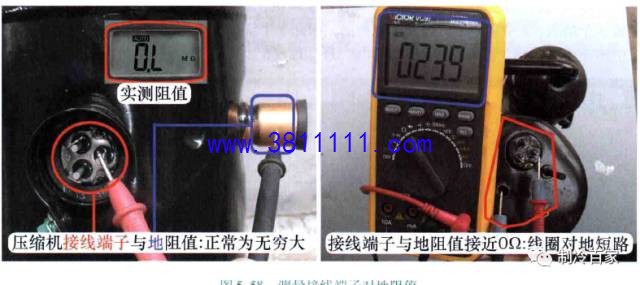

检测方法是使用万用表电阻档， 测量接线端子和地（压缩机外壳、 铜管、 室外机铁皮）阻值，正常应为无穷大，参考下图：

如果实测阻值为 0 欧或接近0 欧， 说明压缩机线圈对地短路，应更换压缩机。
