遥控器维修资料分享。用数码照相机(或能拍照的手机)来判断遥控器的好坏

遥控器的种类繁多，但基本原理是相同的。但按下遥控器某键时，在晶体CF振荡脉冲控制下，键盘信号在集成块内一系列处理，转换成红外光信号发射出去。

遥控器最容易跌落震动而损坏，电路故障相对较少些。维修中除集成块要用同型号器件代换外，推动管、红外发射管可以找到替代器件。例如市面上较多C1815、S8050可以代替NPN型推动管，CD9012管可以代替PNP型推动管。遥控红外发射管的红外光谱为950MM左右，发射功率也不大，除个别情况外，一般遥控发射管可以相互代换。

1.常见元器件判断方法：

A. 发射二极管

用红黑表笔分别与二极管的两极相接，测量它的正反电阻，两者相差越大越好。正向电阻为数千欧姆，反向电阻为数百千欧以上。

B．晶体振荡器（晶体）

石英晶体元件利用的是石英单晶材料的“压电效应”而制成一种频率控制元件。它体积小，Q值高，性能稳定可靠。测量时用万用表10K，测晶体有无短路，漏电数表2000PF，测电容值。

429KHZ 320-340PF     455KHZ 296-310PF    480KHZ 350-363PF

500KHZ   405-430PF     560KHZ 170-196PF

2.维修资料方法：

任何电子产品想实现能工作必须满足三个条件：电源，振荡电路（即晶体外围电路），复位电路。常用的工具：电烙铁，螺丝刀（小一字，十字），胶枪等等。我们在维修任何产品的时候，要养成多观察，多分析，再进行相关部分的维修。

常见故障维修:

A．遥控不起作用

1．电池的供电的是否正常。

2. 线路板有没有断线，有的话用铜线修复电路和加固元件。

3. 考虑晶体有没有问题，代换法。

4. 检查其它元件：发射二极管，放大三极管等。

5. IC坏，集成IC可以修复更换即可，绑定的无法修复。

B. 电池漏液腐蚀触点及线路板

用洗板水进行清洗电路板，弹片可以用小刀进行除锈或更换。

C. 遥控距离短

1．电池的供电的是否正常。

2. 发射二极管的电阻是否正常。

3. 放大三极管的电阻是否正常。

4. 滤波电容是否正常。

D. 遥遥控器个别按键不起作用。

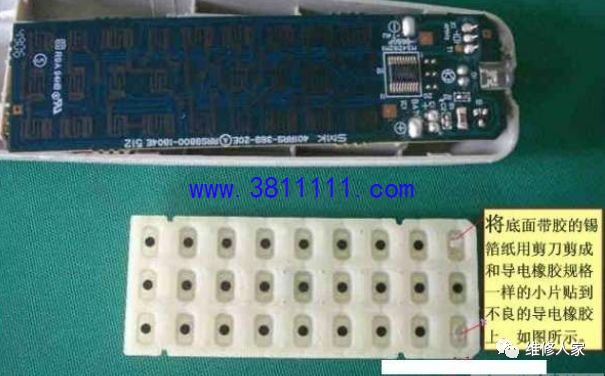

该现象说明遥控器整体是正常的，个别按键不起作用的原因是按键电路触点不能有效导通。大多数是遥控器内线路板上触点有污物，使接触电阻增大或不能接通，可用棉花蘸无水酒精擦拭碳膜触点，但不能太用力，以防碳膜层磨损或脱落。导电橡胶老化或磨损也会导致个别键不起作用。这时只要在导电橡胶接触点上贴香烟盒里的锡纸（最好是铝箔不干胶）一试。以上办法还不能使遥控器恢复正常工作的话，应检查集成块对应的键控信号输入、输出端到触点的线路是否有裂纹或接触不良，特别是碳膜触点与电路线连接处，必要时可更换集成块一试。现在市场有一种铝箔不干胶买，卖了剪成圆状直接粘贴在碳膜层。

E. 损坏常见类型及产生原因

3.各种检测查方法介绍：

A. 收音法：

找一台半导体收音机，将频率调到中波455-650KHZ左右（最好无电台频率位置上），将遥控器对收音机0.3米内，按下任何一键时，收音机内发出嘟嘟声。

B. 测量法：

当按下遥控器任何一键，用万用表测遥控接收窗的信号输出电压变化幅度为0.1-0.3V，机内主控CPU遥控信号输入电压变化幅度范围为0.25-0.4V，表明接收与发射基本正常。

C.  最简单的红外遥控器检测电路

下图的电路是ＨＳ００３８型一体化红外遥控接收头。它的①脚为地，②脚为电源端，③脚为信号输出端。笔者在其电源端与信号输出端之间接上一只二极管及一只发光二极管后，再配上规定的工作电源（一般为＋５Ｖ），便成为一种遥控器简易检测电路。当手拿遥控器对着接收头按任意键时，发光二极管会不断地闪烁，说明遥控器工作基本正常；如果发光二极管不闪烁发光，说明遥控器失灵。

4、用数码照相机(或能拍照的手机)来判断遥控器的好坏

打开数码照相机或者能拍照的手机,调为摄像或者拍照状态，镜头对准遥控器的发射二极管(遥控器的头顶部，有小灯的地方),此时按下
遥控器任何一键,就能从数码照相机的屏幕里看到发射二极管会亮!说明有红外线发出!该遥控器基本上是正常的.

如果没有反应,该遥控器可能坏了,可以检查电池/电池架的弹簧接触,或者重新安装电池看看.

另外，遥控器也会因进水受潮而造成按键短路失效。此时应拆开，用酒精清洗干净线路板和导电橡胶即可。
