电工必须知道的超实用的母排载流量简化算法

矩形母线载流量：

 40℃时铜排载流量=排宽*厚度系数

厚度系数为：母排12厚时为20；10厚时为18；依次为：[12-20，10-18，8-16，6-14，5-13，4-12]

双层铜排[40℃]=1.56~1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.5 (不推荐此类选择，最好用异形母排替代)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

例如：求TMY100*10载流量为：

单层：100*18＝1800（Ａ）【查手册为1860Ａ】

双层：2（TMY100*10）的载流量为：1860*1.58＝2938（Ａ）；【查手册为2942Ａ】；

三层：3（TMY100*10）的载流量为：1860*2＝3720（Ａ）【查手册为3780A】

以上所有计算均与手册数据相当接近

根据额定短时耐受电流来确定导体截面：

GB3906[附录D]中公式：S=I/a√(t/△θ)

式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。

则：
25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm2

31.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm2

40KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2

63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2

80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2

接地母线按系统额定短时耐受电流的86.7%考虑：

25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2

31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2

40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2

63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2

80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2

根据以上计算，总结所用TMY的最小规格如下：

TMY 25KA 31.5KA 40KA 63KA 80KA

系统母线 50*6 60*6 80*6或60*8 80*10 100*10

接地母线 50*5 50*6 50*8 80*8 80*10

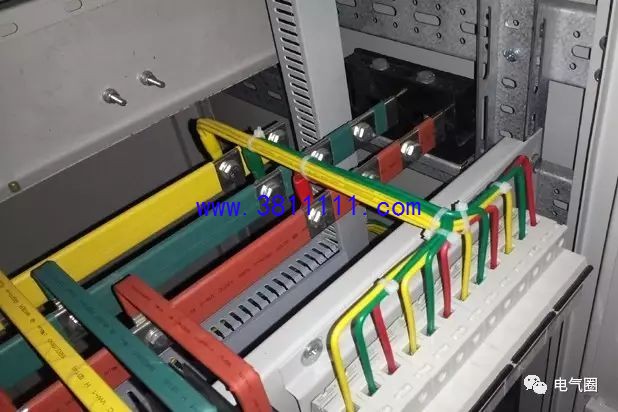

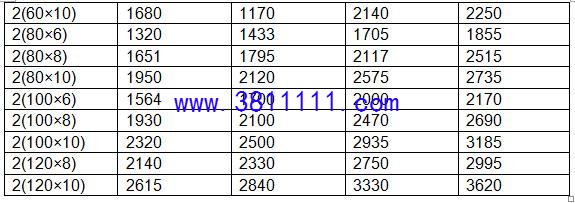

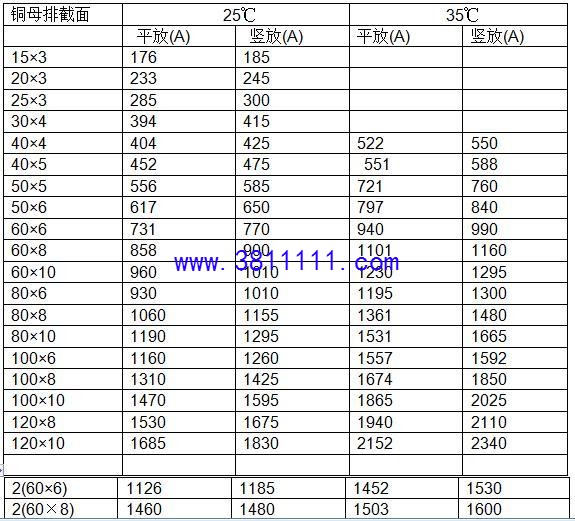

常用铜排的尺寸及载流量表
