看懂电机接线方法，记住电机接线端的样子，一横为星型，三竖为三角形接法

“学习坚持住，白菜变大树”，大家好，今天给大家讲解一下，一秒钟看懂电机的接线方法。

电机的接线方法无外乎一下两种

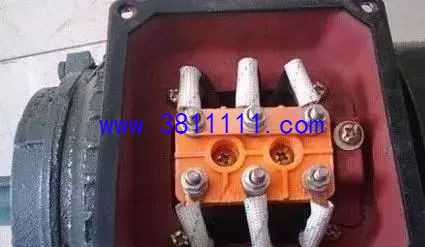

1a星形接法（实物图）

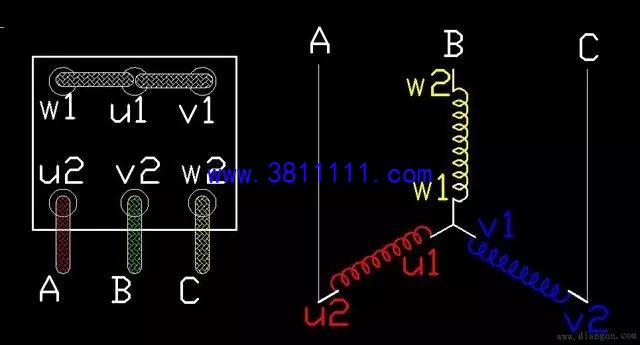

1b星形接法（原理图）

2a三角形接法（实物图）

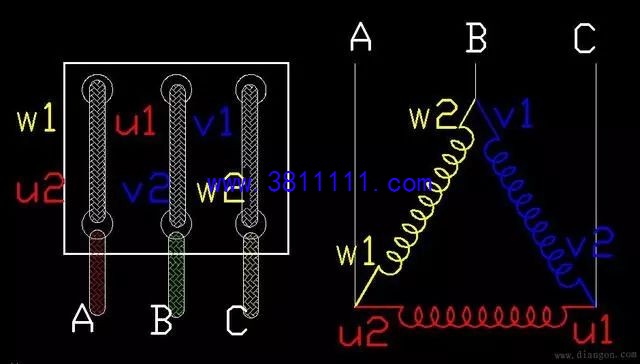

2b三角形接法（原理图）

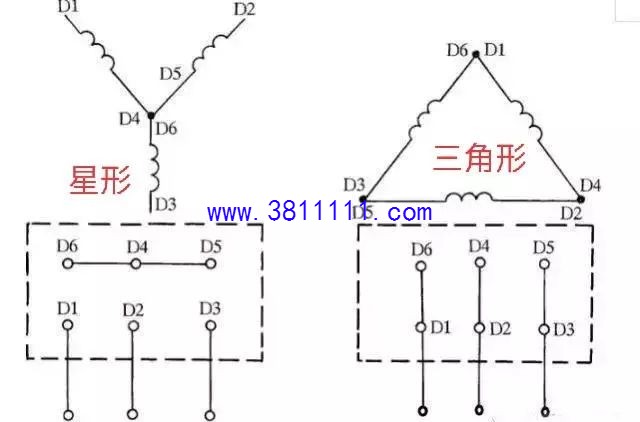

星形和三角形接法在电压上和电流上的区别

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

其实，就是这么简单，第一，记住电机接线端的样子，一横为⭐，三竖为△。并且记住他们的区别，就会应用自如。
