2019低压电工实操考试题库(全部22道题)

实地测量

1.图示方法接好各条线，(与40m成一直线)，仪表水平放置，两人配合进行，一人监视现场，另一人进行摇测；2.摇动摇柄，同时调整刻度盘(检流计指针右偏，使刻度反时针方向转动；指针左偏，使刻度盘顺时针方向转动)使指针复位。指针接近基线时，应加快摇速到每分钟120转，并仔细调整刻度盘，使指针对准基线，然后停摇。3.数：读取对应基线处刻度盘上的数。4.算：被测接地电阻值(Ω) =读数×倍率5.回测量用线、接地钎子和仪表。存放在干燥、无尘、无腐蚀性气体且不受震动的处所。

测量中应注意的安全问题1.正确地选表并作充分的检查。2.被测接地装置退出运行(先切断与之有关的电源，拆开与接地线的联接螺栓)。3.测量的40m一线的上方不应有与之相平行的强力线路；下方不应有与之相平行的地下金属管线。4.雷雨天气不得测量防雷接地装置的接地电阻。5.接地电阻测试仪禁止开路试验。不使用时应将接线端用裸线短封。6.摇测工作应有两人同时进行。

接地电阻值1.电气设备的保护接地≤4Ω2.变压器中性点直接地≤4Ω3.重复接地电阻值≤10Ω4.独立避雷针接地电阻值≤10Ω

接地装置的测量周期 测量时间应在每年的春季三四月份1.配电所的接地装置，每年一次。2.0KV及以下线路变压器的工作接地装置，每二年一次。3.压线路中性线重复接地的接地装置，每二年一次。4.间设备保护接地的接地装置，每年一次。5.雷保护装置的接地装置，每年一次

接地装置的敷设与连接1.地体顶面埋深不应小于0.6m。2.直敷设的接地体长度不应小于2.5m。3.直接地体的间距不应小于长度的2倍，水平接地体的间距不应小于5m。4.地体（线）应采用搭焊接，接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，壳用螺栓连接。5.地体搭焊应符合下列规定。(1)扁钢为其长度的2倍，至少为三面施焊。(2)圆钢为其直径的6倍，双面施焊。(3)圆钢与扁钢连接时，其长度为圆钢直径的6倍。

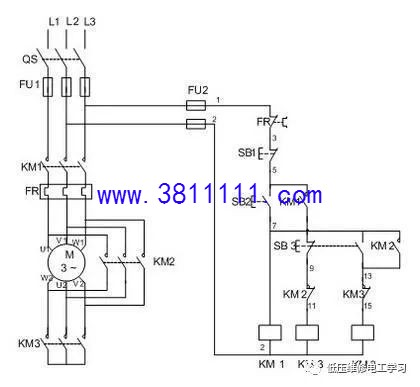

(十一) 三相鼠笼式异步电动机采用Y-△启动器的接线(画出接线原理图

线路工作过程：1、合上电源开关QS接通三相电源。2、按下启动按钮SB2，交流接触器KM1及KM3的线圈通电吸合并自锁。KM1的三对主常触头闭合接通电动机定子三相绕组的首端，KM3的三对主触头将定子绕组尾端联在一起，电动机在Y接下低电压启动。3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的常闭触点断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，常闭触点复位闭合为KM2通电做好准备，而SB3的常开触点接通了KM2线圈回路，使KM2线圈得电并自锁，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。完成了Y－△接压启动的任务。

根据给定的电动机容量选用各种电器、导线并实际接线1、根据给定的电动机容量计算其额定电流(In)：估算，按每千瓦2A(仅适用于额定电压为380V的三相交流异步电动机)。2、开关(QS或QF)的额定电流：(1)如使用刀关开：可使InQS≥3In。(2)如使用空气开关：可使InQF=In或略大于。3、主回路熔断器(FU1)：可在InFU=(1.5～25)In范围内选取。4、交流接触器(KM)：可在Inkm=(1.3—2)In范围内选取。5、热继电器(FR)：热元件的额定电流InFR可在(1～1.5)In范围内选取；热继电器的额定电流应不小于热元件的额定电流；其保护整定值IFR=In。6、主回路导线：按口诀选用。7、控制回路导线：可使用不小于1.5mm2绝缘铜导线。8、控制回路熔断器：可使用5A或10A的熔断器，装1～5A的熔丝。

接线注意事项：1、接线时应将电动机连接片取下。2、检查与电动机的连接线位置不可接错，否则将出现起动时电动机左转，转到运行时右转，电动机会应为突然反转而停车，并会造成极大的电流使开关跳闸。

Y-△降压启动器适用何种电动机：仅适用于△运行380V的三相鼠笼式电动机作空载或轻载启动。

采用降压启动器目的：降低启动电流，减少电网电压的波动。因为电动机直接启动时起动电流可达额定电流的4～7倍。

Y-△降压启动器的特点：起动电压是原电压的1/√3倍，起动电流是原起动电流的1/3，起动力矩是原力矩的1/3。所以仅适用于电动机作空载或轻载启动。

启动转到运行的判断方法：电动机启动后，当电动机转速接近额定转速时，应立即按运行按钮（SB3），转入运行状态。

判断方法1看电流表：电流表由开始启动时的最大电流，往回减小时，立即按运行按钮（SB3），转入运行状态。

判断方法2听声音：电动机由启动时声音很费劲，开始变得比舒畅较时，立即按运行按钮（SB3），转入运行状态。

启动时间的限制：起动时间不应大于1KW≈0.8秒。

采用降压起动有关规定：1)由公用低压网络供电时，容量在l0kW及以上者，应采用降压启动；2)由小区配电室供电者，经常启动的容量在10kW，不经常启动的在14KW以上的应采用降压启动；3)由专用变压器供电者，电压损失值超过下列数值的，应采用降压启动：(1)经常启动的电动机——10％(2)不经常启动的电动机——15％

(十二)三相鼠笼式异步电动机使用自耦减压启动器的接

画出接线原理图和各主要元件的作用

主要元件及作用：(1)具有两组抽头的自耦变压器。供启动阶段降压用。(2)欠压脱扣器。当失压或欠压时，使自耦减压启动器退出运行(防再次来电时形成全压启动)。(3)热继电器。对电动机作过载保护用。(4)一组触头。作启动与运行的转换用。5)油箱及绝缘油。使触头浸入绝缘油作为灭弧和绝缘用。(6)接线端子。作为电源及电动机的接线用。

自耦降压起动器的特点：1、是用于任何接法的三相异步电动机。2、在80％的抽头位置时，可重载启动。3、起动力矩在65％抽头时为原起动力矩的36％，在80％抽头时为原起动力矩的64％。

采用降压起动有关规定：(1)由公用低压网络供电时，容量在l0kW及以上者，应采用降压启动。(2)由小区配电室供电者，容量在14kW及以上的，应采用降压启动。(3)由专用变压器供电者，电压损失值超过下列数值的，应采用降压启动：1)经常启动的电动机——10％。2)不经常启动的电动机——15％。

QJ3型自耦降压起动器接线原理图

接线要求 导线截面应满足负载电流的需要。铜线要压“线鼻子”并涮锡，然后接在自耦减压启动器接线端子上。

安装及使用要求：1、自耦减压启动器的容量应与被启动电动机的容量相适应。2、安装的位置应便于操作。外壳应有可靠的接地(用于系系统时)或接零 3、第一次使用，要在油箱内注入合格的变压器油至油位线(油量不可过多或过少)。4、如发生启动困难，可将抽头倒在80％上。(出厂时，预接在65％抽头上)。5、连续多次启动时间的累计达到厂家规定的最长启动时间(根据容量不同，一般在30s—60s)，再次启动应在四小时以后。6、两次启动间隔时间不应少于4分钟。7、启动后，当电动机转速接近额定转速时，应迅速将手柄板向“运转”位置。需要停止时，应按“停止”按钮。不得扳手柄使其停止。8、在操作位置下方应垫绝缘垫，操作人应戴手套。

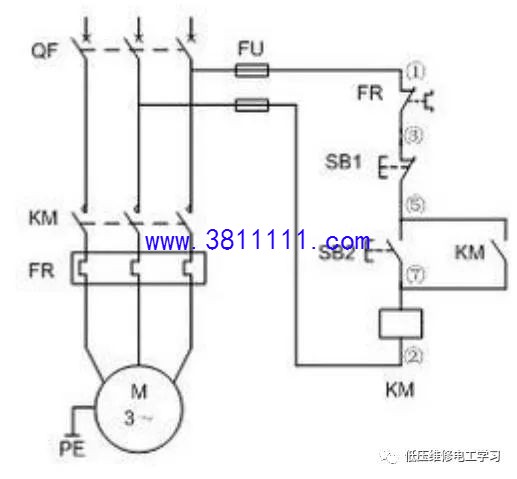

(十三)电动机单方向运行的接线画出接线原理图并说明动作过程：

由刀开关控制熔断器做主保护的电路

由空气开关做主回路保护的电路

工作过程：按下控制起动按钮SB2，接触器KM线圈得电铁芯吸合，主触点闭合使电动机得电运行,其辅助常开接点也同时闭合实现了电路的自锁，电源通过FU1→SB1的常闭→KM的常开接点→接触器的线圈→FU2，松开SB2，KM也不会断电释放。当按下停止按钮SB1时，SB1常闭接点打开，KM线圈断电释放，主、辅接点打开，电动机断电停止运行。FR为热继电器，当电动机过载或因故障使电机电流增大，热继电器内的双金属片会温度升高使FR常闭接点打开，KM失电释放，电动机断电停止运行，从而实现过载保护。

说明各元件的作用并根据给定的电动机容量选用各种电器。开关(QS或QF)的额定电流：(1)刀开关起接通和断开电源的作用，可按3倍的电动机额定电流选择。(2)空气开关分合电源并有短路保护的作用，可按等于或略大于电动机额定电流选择。熔断器(FU)起短路保护作用：可按(1.5～2.5) 电动机额定电流范围内选取。交流接触器(KM)接通和断开电动机，并有失压保护的作用：接触器的额定电流可按(1.3～2) 电动机额定电流范围内选取。

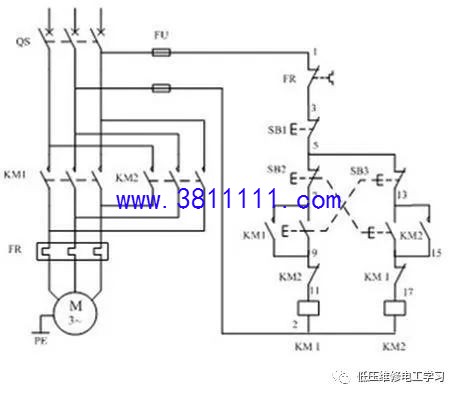

(十四) 电动机可逆运行的接线

画出接线原理图并说明动作过程

线路分析如下：正向启动：1、合上空气开关QF接通三相电源。2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

反向启动：1、合上空气开关QF接通三相电源。2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

互锁环节：具有禁止功能在线路中起安全保护作用。1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。

电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

根据给定的电动机容量选用各种电器、说明各元件的作用并根据给定的电动机容量选用各种电器。

开关(QS或QF)的额定电流：(1)刀开关起接通和断开电源的作用，可按3倍的电动机额定电流选择。(2)空气开关分合电源并有短路保护的作用，可按等于或略大于电动机额定电流选择。

交流接触器(KM)接通和断开电动机，并有失压保护的作用：接触器的额定电流可按(1.3～2) 电动机额定电流范围内选取。

热继电器(FR)电动机的过电流保护元件：热元件的额定电流In。可在(1～1.5)电动机额定电流In范围内选取；热继电器的额定电流，应不小于热元件的额定电流。

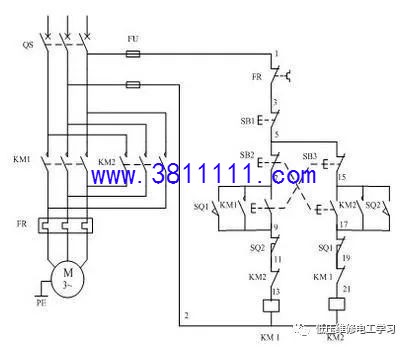

带限位开关控制的电动机可逆电路原理图

行程开关的作用（上图）

它可使电力拖动设备的运动部件，在达到预定位置时停止或反向运行。仅需停止时，在相应的控制回路中串入行程开关的常闭接点；如需停止后立即反向运行，则应在相应的控制回路中串入行程开关的常闭接点，并将此行程开关的常开接点并在另一控制回路的启动近钮处。

(十五)漏电保护装置(R．C．D)的正确使用

漏电保护器的用途 漏电保护器主要用于对有致命危险的人身触电提供间接接触保护，以及防止电气设备或线路因绝缘损坏发生接地故障由接地电流引启的火灾事故。漏电电流不超过30mA的漏电保护器在其他保护失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。

漏电保护器的基本工作原理 电流动作型漏电保护器以被保护设备的对地泄漏电流或接地电流作为输入讯号而工作。这保护器采用剩余电流互感器作为取得触电或漏电讯号的检测元件。所有电源线穿过剩余电流互感器构成一次线圈；当发生漏电或人身触电时，在剩余电流互感器的有剩余电流通过，脱扣器中将有电流通过，当电流达到整定值时，使脱扣机构动作，主开关掉闸，切断故障电路，从而起到保护作用。

接线图 在TT系统中的接法 在TN－C系统中的接法 在TN－S系统中的接法

漏电保护器的安装要求(一)漏电保护器的种类很多，选用时要和供电方式相匹配。三相四极漏电保护器用于单相电路时，单相电源的相线、零线应该接在保护器试验装置对应的接线端子上、否则试验装置将不起作用。(二)安装前，要核实保护器的额定电压、额定电流、短路通断能力、额定漏电动作电流和额定漏电动作时问。注意分清输入端和输出端，相线端子和零线端子、以防接反、接错。(三)带有短路保护的漏电保护器，在分断短路电流时，位于电源侧的排气孔往往会有电弧喷出。安装时要注意留有一定防弧距离。(四)安装位置的选择，应尽量安装在远离电磁场的地方；在高温、低温、湿度大、尘埃多或有腐蚀性气体的环境中的保护器，要采取一定的辅助防护措施。(五)室外的漏电保护器要注意防雨雪、防水溅、防撞砸等。(六)在中性点直接接地的供电系统中，大多采用保护接零措施。当安装使用漏电保护器时，既要防止用保护器取代保护接零的错误作法，又要避免保护器误动作或不动作。这时要注意：1.YN系统或TT系统中漏电保护器负荷侧的工作零线即N线要对地绝缘，以保证流过N线的电流不会分流到其它线路中。2.在TN—C系统中装设三相漏电保护器时，设备的PE保护线应接至漏电保护器电源侧的PEN线上。漏电保护器后的N线应与地绝缘。3.对于TN系统，在其装设漏电保护器后，重复接地只能接在漏电保护器电源侧，而不能设在负荷侧。4.在TN系统或TT系统中，当PE保护线与相线的材质相同时，保护线PE的最小截面采用下列表中的数值。

5.多个分支漏电保护器应各自单独接通工作零线。不得相互连接、混用或跨接等。否则会造成保护器误动作。

6.对于有工作零线端子的漏电保护器，不管其负荷侧零线是否使用，都应将电源零线(N线)接人保护器的输人端，以便试验其脱扣性能。

（十六) 灯具的接线(

接线并指出各元件的作用 1、镇流器：它在启辉器接通时，限制日光灯的灯丝电源(灯丝发热，加热灯管内的汞蒸气，以降低其放电电压)；在启辉器恢复断开状态时，灯管内汞蒸汽气体放电，因其气体放电电阻很小，仍靠镇流器限制其放电电流。此外，在启辉器恢复断开状态瞬间，在镇流器的铁芯内可能有残存的磁场能，它会转化为电场能，在镇流器两端产生一个反电动势，它与电源电压叠加，有利于灯管内气体放电。2、启辉器：这旨一个充有氖气及两个电极构成的充气管，其中的一个电极为双金属片。开关闭合后，氖气放电(这时，由于灯管内汞蒸汽处于冷态，放电电压高，不能放电)，使双金属片受热变形，直至两极接通，为灯丝电流提供了通路。启辉器两极的通，其内部不再放电而冷却，经过一定时间而恢复到断开状态。灯管内已被加热了汞汽，由于其放电电压已经下降而放电，灯管发光。

灯具接线要求1、安装高度：(1)一般室内(办公室、商店、居民住宅)灯头对地应不低于2m。(2)潮湿及危险场所(相对湿度85％以上、环境温度40％以上、有导电灰尘、导电地面)灯头对地应不低于2.5m。(3)室外的临时灯，安装高度一般不应低于3m。

2、开关的安装：(1)拉线开关：安装高度一般应距地面2～3m，距顶棚0.3m，拉线垂下距门口0.15-0.2m。(2)暗装开关：安装高度一般应距地面1.2～1.4m；距门口0.15～0.2m。(3)搬把开关应使操作柄搬向下时接通电路，搬向上时断开电路。

3、灯具的固定：(1)1Kg以下的灯具：可直接用导线吊装，但应在灯头及吊盒内做“结扣”。(2)1～3Kg的灯具：应用吊链或管吊装，采用吊链吊装时，导线应编在吊链内。(3)3Kg以上的灯具：应安装在预埋件(吊钩或螺栓)上。

4、安全灯的安装：(1)安全灯变压器的铁芯及外壳要接地(零)，如不是加强绝缘的，二次的一端也要接地。(2)一次线要使用护套线，其长度应不超过3m。(3)一、二次侧均应有短路保护(例如装熔断器)。(4)不应将安全灯变压器带入金属容器内使用。

5、灯头接线：无论安装何种灯具，开关应控制相线。使用螺丝灯口时，相线应接顶芯，零线接螺口。灯泡容量在100W及以上的，要使用瓷质灯口。安装日光灯时，镇流器容量应与灯管的容量相适应。

6、插座的安装要求：(1)明装插座距地面应不低于1.8m，暗装插座应不低于0.3m，儿童活动场所应用安全插座。(2)不同电压等级的插座，在结构上应有明显区别，以防插错。(3)严禁翘板开关与插座靠近安装。

(十七) 导线的联接

独股导线的联接：铜线的联接：截面较小的可采用自缠法，截面较大的可采用绑扎法。但，联接后要涮锡。也可用“压线帽”压接。在不承受拉力时，也可采用电阻焊的方法联接。无论何法，联接前应去锈。2.铝线的联接：一般不可用自缠法和绑扎法。可用“压线帽”压接或钳压管压接。压接前，对导线去锈。

独股铜芯导

线的分支连接方法：

同截面导线的对接：软、硬线的对接：

单股线与多股线的连接：

多股导线的联接：

1.铜线的联接：一般可采用绑扎法，绑后要涮锡；七股时，可采用插接法；接后涮锡；或采用钳压管压接。2.铝线的联接：一般仅可用钳压管压接。架空线路上的裸铝线，有时采用并沟线夹联接。

七股铜线的插接：多股线的分支连接：铜、铝导线的联接：

1.小截面独股铜、铝导线，在干燥的室内，可以将铜线涮锡和铝线直接联接。但，联接前要将导线去锈涂导电膏；联接后，先包两层橡皮胶布，再包两层普通胶布。2.在潮湿的环境和室外，要使用铜、铝过渡接头(铜、铝卡子，铜、铝线夹，铜、铝套管)联接。

铜铝线为什么不可以直接连接：铜铝直接连接会在连接处产生电氧化反应，使得接触面电阻增大，从而导致接触面应电阻增大而发热，破坏绝缘，严重时能烧毁导线造成火灾事故。

(十八)导线识别

识别25mm2及以下的导线 国产25mm2及以下的布电线共有八种规格。即1、1.5、2.5、4、6、10、16、25(mm2)

导线截面与直经的关系 截面S＝1　1.5　2.5　4　6　10　16　25(mm2) 直径D＝1.13　1.37　1.76　2.24　2.7　3×1.33　7×1.70　7×2.12

导线截面与直经的计算：S＝R2π(半径的平方×3.14)

负荷电流的估算：三相电动机1KW≈2A 单相220用电1KW≈4.5A 单相380用电1KW≈2.5A

根据负荷电流、敷设方式、敷设环境选用导线

选用导线口诀：10下5；百上2；25、35，4、3界；70、95两倍半，穿管、温度八、九折；铜线升级算；裸线加一半。

10下5；百上2；25、35，4、3界；70、95两倍半；既10mm2以下导线每1mm2按5A计算；100mm2以上导线每1mm2按2A计算；25mm2导线每1mm2按4A计算；35mm2导线每1mm2按3A计算；70～95mm2导线每1mm2按2.5A计算；

穿管、温度八、九折；穿管暗敷设时导线载流量打八折；环境温度大于35℃时导线载流量打九折；

铜线升级算；裸线加一半；因为口诀是铝线计算的在使用绝缘铜线时，按加大一档截面的绝缘铝线计算；使用裸导线时，按相同截面绝缘导线载流量乘1.5。

设，采用6mm2的橡皮铜线(如：BX－6)，据口诀，可按10mm2绝缘铝线计算其载流量，为10×5=50A；暗敷设，50×0.8=40A；环境温度按35℃时，40×0.9=36＞33A。故可以使用。

35℃时，80×0.9=72A＞66A。故可以使用。

几种固定要求的导线截面：1.穿管用绝缘导线，铜线最小截面为1mm2；铝线最小截面为2.5mm2。2.各种电气设备的二次回路(电流互感器二次回路除外)，虽然电流很小，但为了保证二次线的机械强度，常采用截面不不于1.5mm2的绝缘铜线。注意！按口诀选线仅适用于给设备做接线时使用。因为口诀所示的电流密度，仅保证导线自身的安全，至于导线末端有多大的电压降、有多大的线路损耗不在考虑之内。3.电流互感器二次回路用的导线，常使用截面为2.5mm2的绝缘铜线。

注意！按口诀选线仅适用于给设备做接线时使用。因为口诀所示的电流密度，仅保证导线自身的安全，至于导线末端有多大的电压降、有多大的线路损耗不在考虑之内。

(十九) 杆上作业

导线的排列：1.直线电杆横担应安装在负荷侧。2.架空线路相序排列规定：1)压电力线路，面向负荷从左侧起A、B、C、(L1、L2、L3)。2)低压线路在同一横担架设时，导线的相序排列，面向负荷从左侧起L1、N、L2、L3。3)有保护零线在同一横单架设时，导线的排列相序，面向负荷从左侧起L1、N、L2、L3、PE。4)动力线照明线，在两个横担分别架设时，动力线在上，照明线在下。上层横担；面向负荷从左侧起L1、L2、L3；下层横担；面向负荷从左侧起L1(L2、L3)N、PE；在两个横担架设时，最下层横担，面向负荷，最右边的导线为保护零线PE。

对电杆的检查：(必须确认电杆无倾倒和断杆的危险)(1)杆基应牢固：木杆应无严重糟朽，水泥杆应无脱皮断筋；各承力拉线均应起作用。(2)水泥电杆有水、挂霜、结冰均不宜上杆。(3)如需带电作业(如做接户线工作)应在杆下确定好相、零线的位置。(4)要在杆下选好预定的工作位置。

对脚扣的检查：(1)脚扣的型式应与电杆的材质相适应(即，木杆用“铁脚扣”，水泥杆用“橡皮脚扣”)。(2)脚扣的尺寸要和杆长相适应。(3)脚扣的铁件应完好，焊接部分应无开裂；橡胶部分应无严重磨损；橡胶与软件结合应牢固；小爪应能活动，小爪穿钉应不过长，穿钉螺母应无脱落。(4)脚扣皮带应不脆裂、无豁孔扣紧后应不会滑脱。

对安全带的检查：(1)安全带应是电工专用的，应在试验的有效期内。(2)带体应无严重磨损，金属件应完好，铆装部分应紧固，腰带扣好后应不能滑脱。(3)大带钩环应完好、开合自如，保险环应能可靠地锁定。

上杆(以登水泥杆为例)：1.选定适当脚扣→根据脚型调整皮带的松紧→在预定工作位置下方；2.将右脚扣挂在杆上→系好腰带(使大带在左侧，以在臀部稍上为宜，不可过紧，也不要压住“五联”)→穿好左脚脚扣→将右脚踏于已在杆上的脚扣上并穿紧→上杆，直到预定位置→系好安全带，开始工作。

注意：1.上杆时，要防止上方脚扣踏压下方脚扣的端部，以免坠落。2.安全带要系在稳固部位，不得挂在杆稍、不得挂在将要拆卸的部件上、不得在电杆上盘绕、也不得斜跨横提和电杆。3.系安全带时，必须目视扣好钩环并用保险环锁住。即，不得“听响探身”。4.在工作位置，脚扣不得交叉使用。5.杆上、杆下传递工具、器材要用“小绳”和工具袋。禁止上、下抛掷。6.必要时应设监护人。7.可闻雷声，不得上杆；已在杆上，应立即下杆。

“双花”绑扎：
