冷却塔的工作原理、安装、选型及故障处理方法

2019-7-20 09:36| 发布者: 小管家| 查看: 100| 评论: 0

摘要: 冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷 ...

66666666666666666666

2安装要点

1、基础应水平不能倾斜，冷却塔中心线垂直于水平面，否则影响布不及电机工作。

2、对于175t以上的冷却出入水管应调协支座。

3、当两台或以上菜用水泵时，应在不盆之间加一平衡水管。

4、循环出入水接驳，宜用避震喉连接。

5、冷却塔斯社风机叶片应与塔壁间隙一致，决不允许两面三刀侧间隙相差太大发现问题及时解决。

6、电机及减速器要定期检察院修，减速器应检查油位。

3启动检查

1、所有螺丝是否紧塔内是否有杂物。

2、风扇及淋水系统转动是否顺畅。

3、检查电源与马达电压是否一致。

4、皮带组合安装是否正确。

5、开启补水阀将水盆及水管完全注满，水位低于满水喉25mm。

6、起动时，先于水泵、后开风机，检查风向、及风量，及时调整直至达到要求为止。

7、停止时，先停风机后停水泵。

4运行检查

1、保持水塔内清洁，定期做水质处理。

2、运行约60h后，须重新检查皮带拉力确保正常。

3、齿轮减速箱油位及运行150h后须更换润滑油。

七、冷却塔选型的依据

通常选用冷却塔是根据其制冷量而定，空调制冷系统冷却塔的循环水量，由制冷机的制冷能力、冷却水进出口水温差而定，通常所指的进出口水温差是指标准工况下设计的。即进水温度为37℃ 、出水温度为32℃、湿球温度为28℃。
当冷却塔所在地区湿球温度不是标准工况，进出水温也变化时，其逼近度（逼近度为出水温度与湿球温度之差）也将变化。如在北京地区，湿球温度为26.4℃、进水温度为35℃、出水温度为 29.5℃，其逼近度为3℃。
逼近度直接影响冷却塔的制冷量，逼近度越小，其冷却能力越小；反之，逼近度越大，其冷却能力越大。标准型100水吨冷却塔在逼近度为4度时；可冷却水100吨，在逼近度为3度时，只可冷却水量85吨，而要冷却100吨水量时，冷却塔必须选择标准型125吨冷却塔。

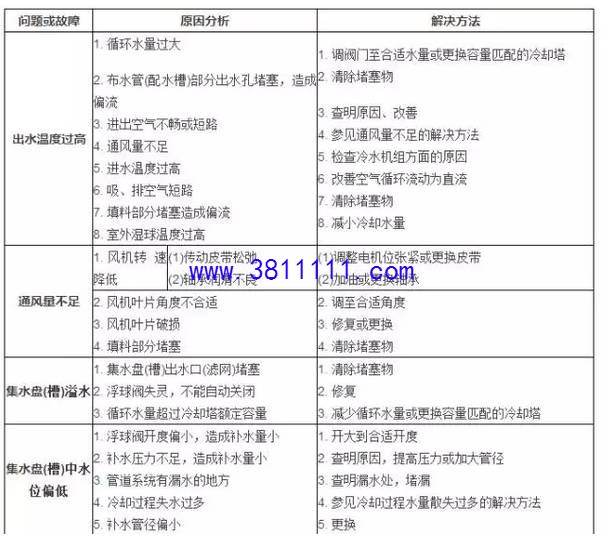

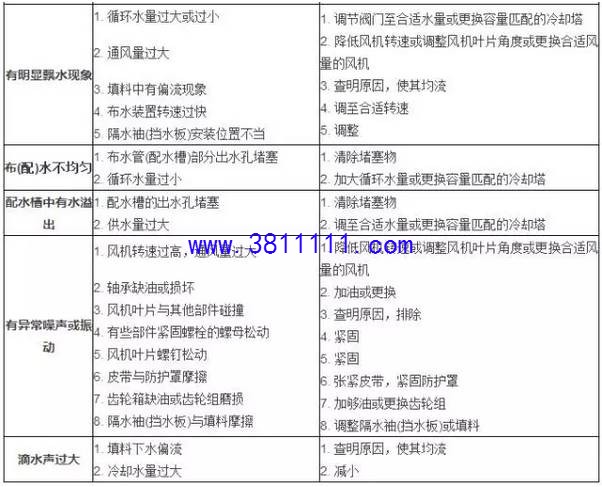

八、冷却塔常见问题和故障的分析与解决方法

九、冷却塔的正确操作方法

冷却塔虽然是空调制冷系统中的附属设备，但它却担负着散发整个系统所吸收的总热量的重要任务因此，对冷却塔的操作正确与否，直接关系到整个空调系统的制冷效果和节能。由于以上谈到的冷却塔的误操作比较普遍，并且从开机到关机的整个过程都存在，所以其危害极大，应引起有关操作人员和管理人员的高度重视。
冷却塔正确的操作方法和要求是：
（1）冷却塔的使用台数与机组的开启台数相匹配。
（2）关闭不开风机的冷却塔的进、出水阀，防止冷却水在不使用的塔中流过。
（3）临时增开的冷却塔风机，在关掉该风机后，千万不要忘记关闭该塔的进、出水阀，
（4）每班开机后均要检查冷却塔的运行情况．发现未开风机的冷却塔有冷却水经过．都要及时关闭该塔进出水阀，将托水盘水位调节好空调系统的冷凝器、蒸发器、螺杆式冷水机，有的机组装有电动阀，但电动阀容易出故障、失灵，故应加强检查，确保系统正常、正确运行制冷过程实际上是一个热交换过程。冷水机组的热交换较之窗式、分体式、柜式空调复杂，前者为间接制冷，后者为直接制冷。

十、冷却塔的噪声治理

声源分析：冷却塔大量应用于城市宾馆、饭店、商场、写字楼等冷却水循环系统，同时在石油、化工、发电、冶金等工业企业中广泛使用。
冷却塔噪声源由以下几部分组成：1）风机进排气噪声；2）淋水噪声；3）风机减速器和电动机噪声；4）冷却塔水泵、配管和阀门噪声。
由于冷却风机的工作产生了旋转噪声、涡旋噪声和机械噪声。它们的噪声频谱均具宽频带特性。它的噪声值不很大，但它穿透力强。对四周围居民及建筑均会构成影响，同时也是其他噪声源的形成原因之一。其中，主要是风机运行进排气噪声和淋水噪声，风机通过进排气口和塔体向外辐射噪声。排气口噪声比进气口噪声高约5-10 dB（A），其频谱特性是以低频为主的连续谱，属低频噪声。循环热水从淋水装置下落时，与塔底接水盘中的积水撞击产生的淋水声，属高频噪声，淋水声的大小与淋水高度有关，和单位时间的水流量有关。冷却塔整体噪声为以低频为主的连续谱，没有突出的噪声风值，一般在31.5~2000Hz之间，噪声级约为55~85dB（A）。
治理方法：1、控制冷却
塔进出风口噪声，根据情况选用消声器和隔声屏障等不同降噪设备。2、控制塔体淋水噪声，根据不同情况采用隔声间和隔声屏障等不同降噪设备。3、控制集水盘落水噪声，根据情况采用消声水垫和落水消声器等不同降噪设备。4、控制冷却塔振动，采用减振器和橡胶软接等减振设备。
特别注意：在冷却塔噪声治理的同时，要根据实地情况充分考虑冷却塔的运行通风需求，保证降噪设备安装后不能影响冷却塔的运行。

十一、冷却塔维护及保养知识

冷却塔维护保养：冷却塔的维护保养工序分三个阶段，即停机后的清洗保养，开机前的检查调试，正式开机运行中的巡视检查。

1冷却塔停机后的清洗、保养

1、散水系统
① 检查冷却塔主水管、分水管、喷头有无破损松动，及时时行修补、固定。彻底清除布水管及喷头内部的污物，以保证水管畅通，喷头布水均匀。
② 彻底冲洗冷却塔水盘及出水过滤网罩，避免水垢污物积存堵塞管道。清洗完毕应打开泄水阀门，放尽水盘内积水，以免冻坏。
③ 检查水盘、塔脚是否漏水，如有漏点，及时补胶。
2、散热系统
① 清洗冷却塔所有换热材（填料），彻底清除掉热材表面、孔间的水垢污物，保证换热材的洁净。拆装换热材时行修补更换。装填时注意布放紧密，不留间隙。
② 清洗挡水帘、消音毯，去除污物。对破损处进行修补更换。挡水帘码放时要求紧密，防止漂水。将冷却塔充水，检查是否漏水（特别是塔体连接处），若漏则更换密封件。
3、传动系统
① 电机：检查电机的接线端子是否完好，电机转动是否正常，电机接丝盒作密封，电机轴承加油润滑，电机外壳重新喷漆。长期停机，建议业主每个月至少运转电机3个小时，保持电机线圈干燥，并润滑轴承表面。
② 减速机：检查减速机转动是否正常，如有异声，立即更换减速机轴承。
③ 皮带、皮带轮：调节顶丝，松开皮带，延长皮带使用寿命。检查皮带有无破损、裂纹，必要时建议业主更换新皮带。校核皮带轮，马达架水平度，紧固松动螺栓，有锈蚀螺栓予以更换。
④ 风扇：清洗扇叶表面污物，检查扇叶角度，扇叶与风胴间隙，并进行调整。
4、塔体外观
① 对风胴、塔、入风导板进行彻底清洗，保证外观清洁美观。
② 重新紧固各部位螺栓，并更换生锈螺栓。
③ 检查塔体外观有无破损、裂纹，及时予以修补。
④ 检查塔体壁板立缝处是否严密，必要时重新刷胶修补。
5、冷却塔附件
① 检查自动补水装置--浮球有无损坏、工作是否正常。发现异常及时修理、更换。
② 对冷却塔铁件螺栓重新紧固、更换生锈螺栓，对锈蚀铁件新刷漆。
③ 检查进、出水管，补水管的塔体法兰盘有无破损、漏水、冷却塔清洗保养完毕，建议业主用彩条围挡布将冷却塔风胴包裹密封，以防杂物进入冷却塔内部。
