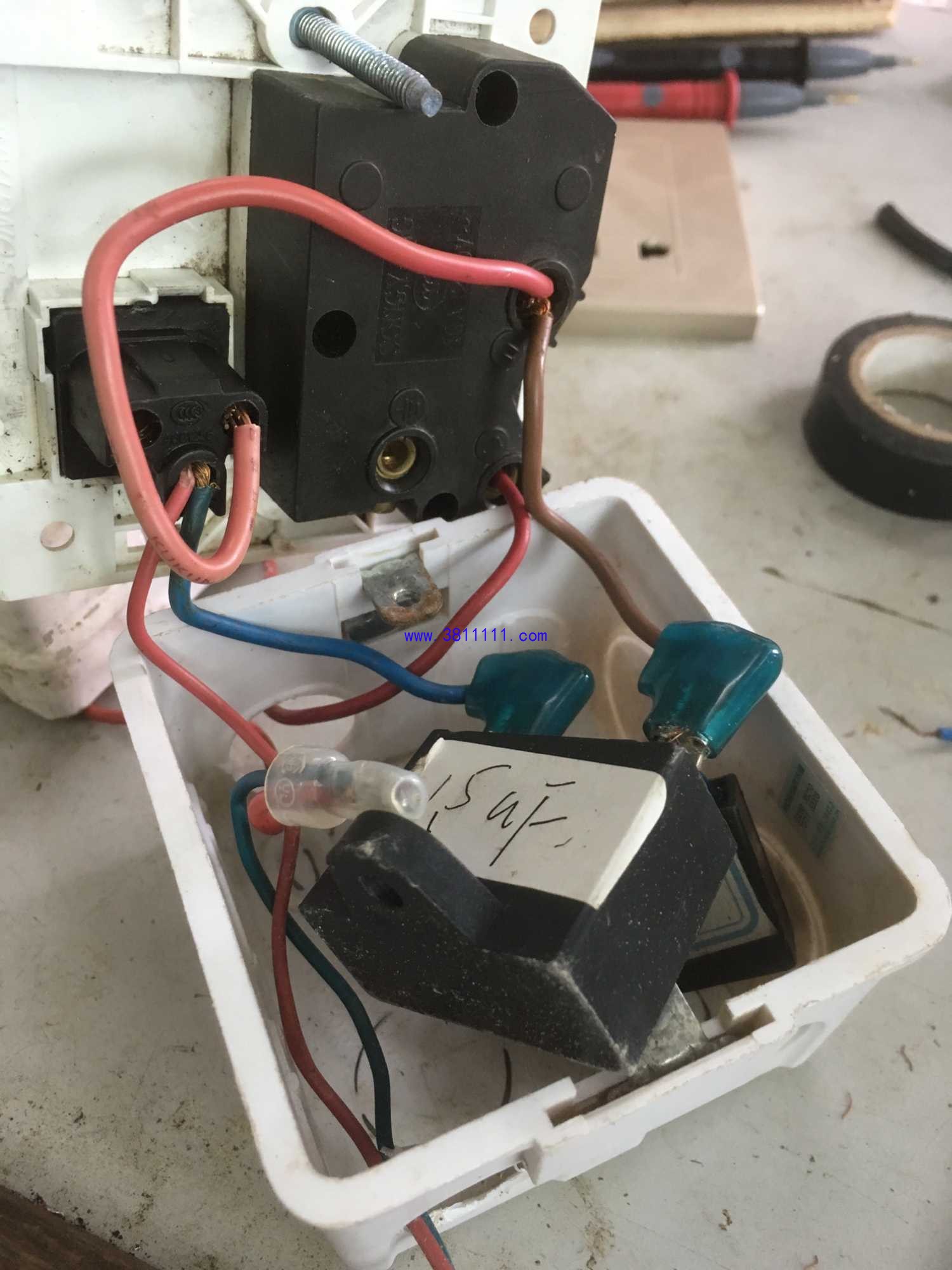

给电风扇增加三个慢档，只需要一个电容！

引用 打破沙锅问到底 2019-7-9 23:53

我是把电容并于风扇的定时器开关触点上，再同时并个二脚的彩电消磁电阻，当定时器开关断开时，电容和消磁电阻并联同时串入电路，冷态消磁电阻相当于短接了串入的电容，确保低速微风档启动，当消磁电阻通电加热时阻值变大，电容才串入降速。

引用 键盘维修 2019-7-10 09:52

打破沙锅问到底 发表于 2019-7-9 23:53
我是把电容并于风扇的定时器开关触点上，再同时并个二脚的彩电消磁电阻，当定时器开关断开时，电容和消磁电 ...

谢谢沙锅师傅指点

引用 巴比特罗尼 2019-7-12 09:01

对于鸿运扇，我一般将转页开关直接短接，将此开关改做调速用，电容用1.2微法较好，超过2微法降速不明显，串电容后最低档为微风档，睡觉开着也不易着凉。

引用 巴比特罗尼 2019-7-12 09:15

打破沙锅问到底 发表于 2019-7-9 23:53
我是把电容并于风扇的定时器开关触点上，再同时并个二脚的彩电消磁电阻，当定时器开关断开时，电容和消磁电 ...

恕我直言，你的做法显然并不太合理，因为消磁电阻的高阻是靠耗电才能维持的。

引用 打破沙锅问到底 2019-7-12 18:25

巴比特罗尼 发表于 2019-7-12 09:15
恕我直言，你的做法显然并不太合理，因为消磁电阻的高阻是靠耗电才能维持的。

消磁电阻用于彩电串联的是低阻抗大电流的消磁线圈，加热后维持电流只有几毫安，此时消磁线圈的阻抗相较于加热后的消磁电阻高阻值来说近乎短路，也就是说，此时将消磁线圈短接也不会增加多少电流，而消磁电阻串联于电风扇降速，风扇电机属于高阻抗，按理加热后的消磁电阻电流会更小，再说消磁电阻两端还并联了电容，电容也会分流掉一部分交流电流，再说流过加热后的消磁电阻的微小电流不是直接回零线浪费掉，还要流经高阻抗的风扇电机做功后才回零线，所以，此时消磁电阻浪费掉的电功率很小，至少小于消磁电阻用在彩电的消磁电路上。
