海尔LE32G50黑屏

2019-7-16 11:59| 发布者: 小管家| 查看: 132| 评论: 4|原作者: 董晓亮

摘要: 机器型号：海尔LE32G50 故障现象：黑屏主板型号：TP.VST59S.PC1 用户送修机，用户反映收看中突然黑屏的，声音正常。上电试机故障跟用户反映一致，初步判断故障在灯条或背光部分。拆机后发现，背光只有一路输 ...

机器型号：海尔LE32G50
故障现象：黑屏
主板型号：TP.VST59S.PC1
用户送修机，用户反映收看中突然黑屏的，声音正常。上电试机故障跟用户反映一致，初步判断故障在灯条或背光部分。
拆机后发现，背光只有一路输出，用点灯仪测试，灯条既然没问题。。。。。。。

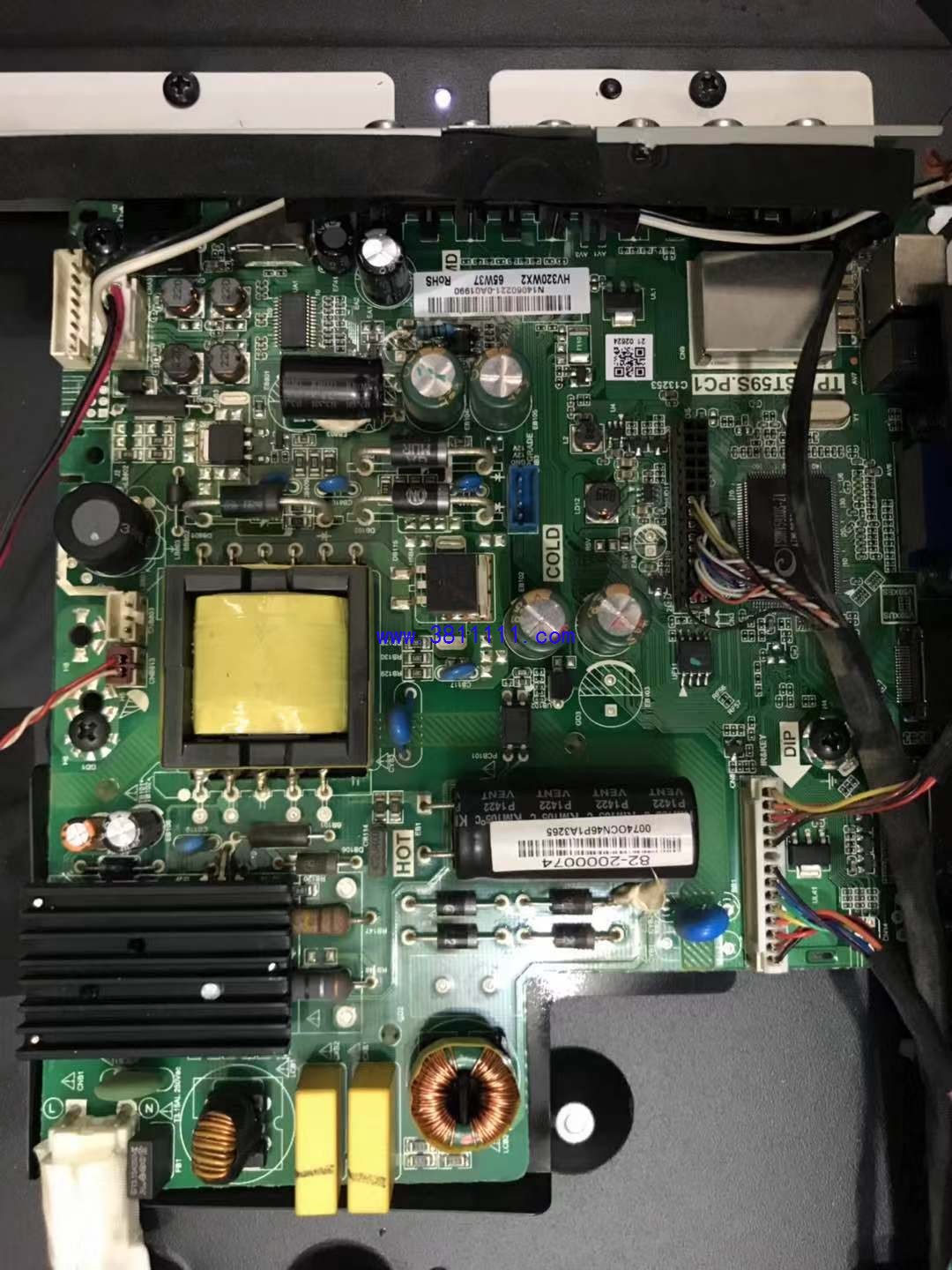

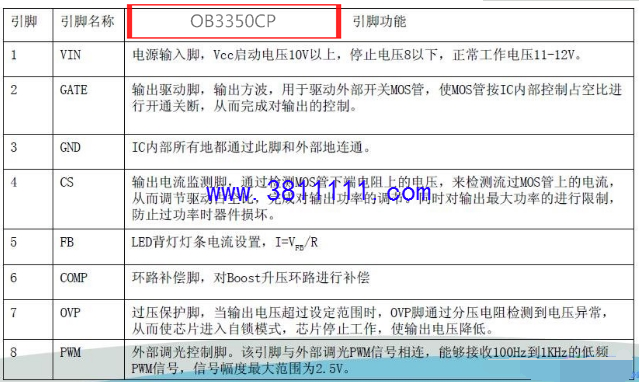

看来只好检查背光驱动电路了，该板为三合一主板，顺藤摸瓜，查得背光驱动为OB3350CP ，百度查得该芯片引脚功能如下：


同时网上有诸多关于该OB3350CP芯片去保护的版本，但是说法不一

，不过都是围绕着芯片7脚（OVP过压保护）与地之间加一电阻而已。

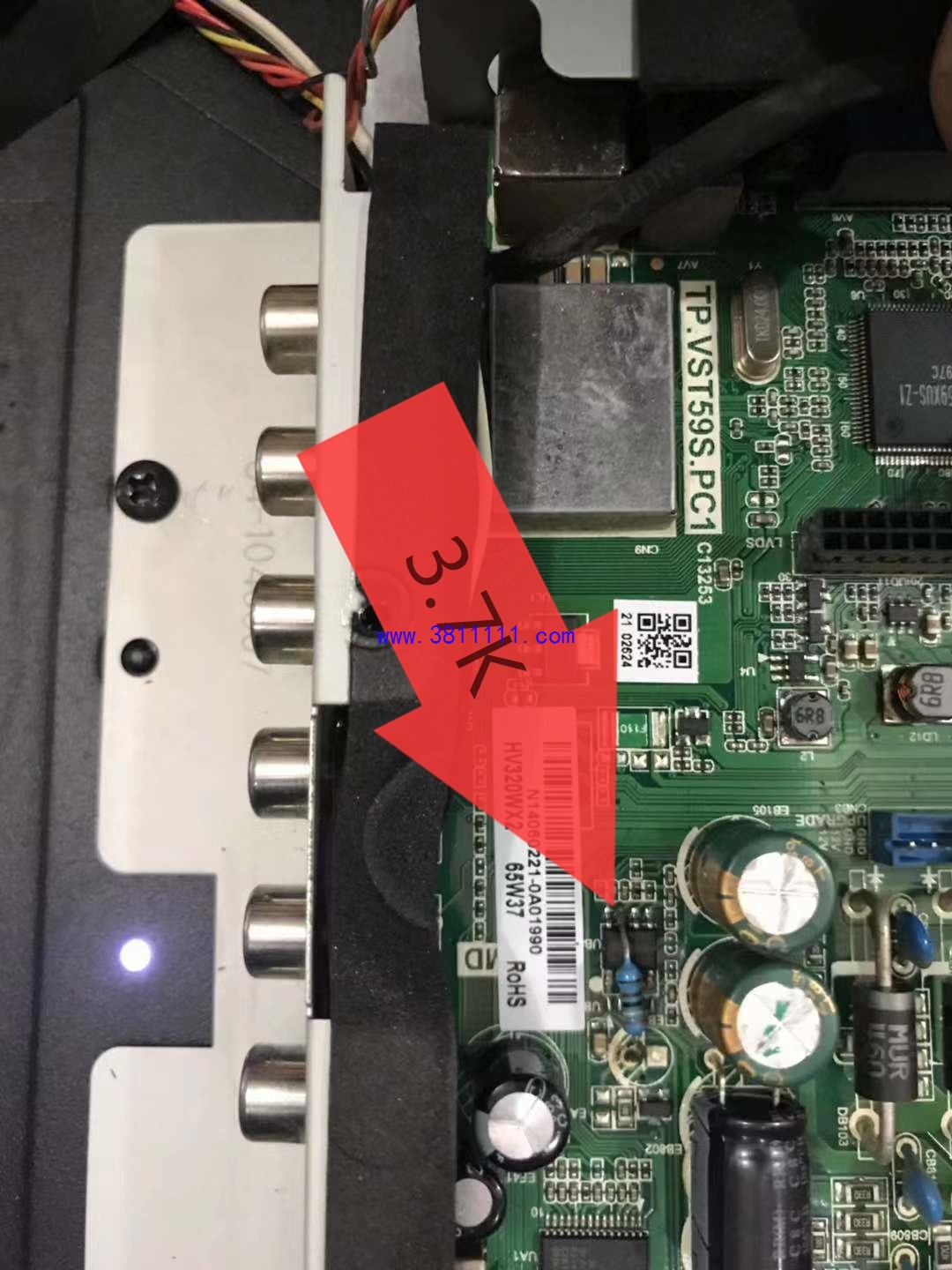

看来使用多大的电阻只好靠自己验证了，从网上大家讨论的2.2K（大家反映的最小阻值）开始逐一测试，当测试到3.7K时机器恢复正常，至此机器修复！
