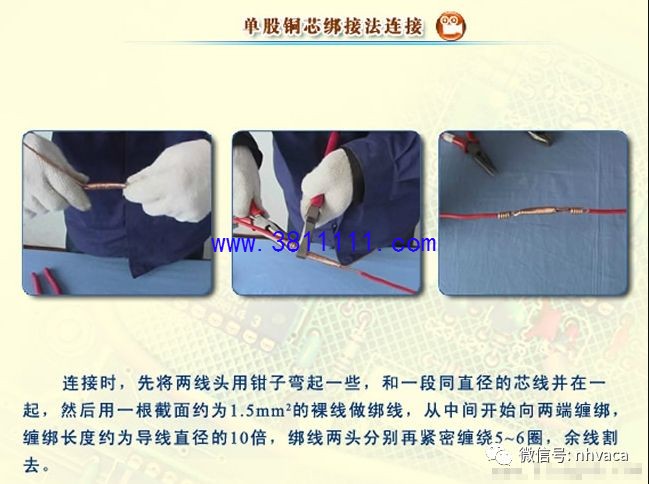

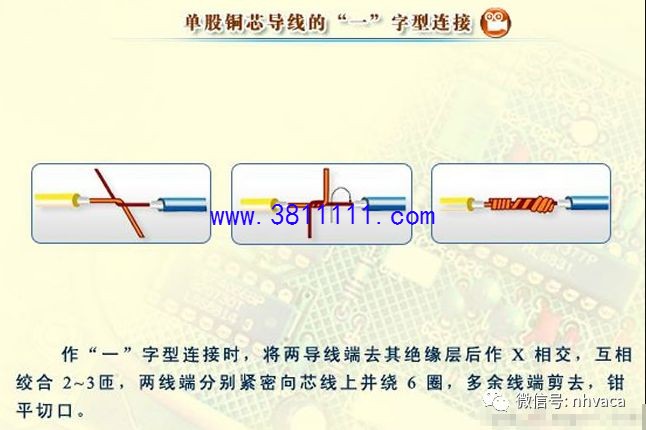

导线连接方法图解电气装修中,导线的连接是电工的基本操作技能之一。导线连接质量的好坏,直接关系到线路和设备是否可靠、安全的运行。 当导线不够长或要接分接支路时,就要进行导线与导线的连接,常用的导线线芯有单股、7股、11股等多种,连接方法随芯线的股数不同而异。对导线连接基本要求是:电接触良好,有足够的机械强度,接头美观,绝缘恢复正常。 一、单股铜导线的连接 1、单股铜导线的“一”字型连接 小截面单股铜导线连接方法:先将两导线的芯线线头作X形交叉,再将它们相互缠绕2~3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密绕5~6圈后剪去多余线头即可。 大截面单股铜导线连接方法:先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5~6圈后剪去多余线头即可。 不同截面单股铜导线连接方法:先将细导线的芯线在粗导线的芯线上紧密缠绕5~6圈,然后将粗导线芯线的线头折回紧压在缠绕层上,再用细导线芯线在其上继续缠绕3~4圈后剪去多余线头即可。 |
