干货！图解冷库系统组成控制与运行流程

一、小型冷库系统的组成

如图所示，图中是由一个冷库组成的制冷装置，主要有：制冷压缩机、冷风机、热力膨胀阀、电磁阀、压力继电器、时间继电器、温度继电器、压差继电器、除霜终端、视液镜（干湿镜)、油分离器、气液分离器。

二、冷库的制冷系统原理：

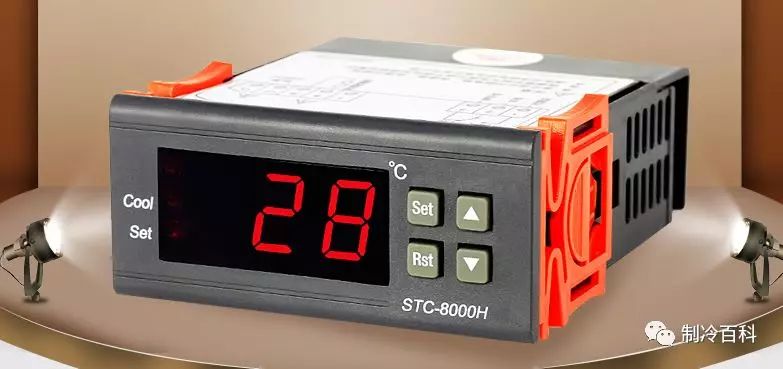

制冷剂经DX干燥过滤器流到热力膨胀阀TE，截止阀BM装在干燥过滤器DX前，可方便更换干燥过滤器。在每个热力膨胀阀TE前，装有电磁阀EVR，由温度控制器（现电子温控器用的多）KP61来控制。温度控制器根据感温包F处的温度来开关电磁阀。从低温库蒸发器来的吸气管路上装有止回阀NRV，此阀在压缩机停止运行期间，可以防止制冷剂回流到低温库蒸发器。

从高温库蒸发器来的吸气管路上装有蒸发压力调节器KVP，可维持蒸发压力固定在冷藏室所需温度之下 8〜10 ℃。压力控制器KP15是一台高低压组合控制器，可防止压缩机吸气压力过低或排气压力过高，从而保护制冷装置。

三、配套设施

冷库门设有防凝露电热丝（集中或单独供电，电压24V），该设施能有效地保证冷库门不被冻结及凝露。组合冷库库内一般设有压力里平衡窗，该设施能有效地防止库内的压力增加而造成库板爆裂。根据用户的要求设置库门风幕机，该设施能减少库门开启时内外空气的对流，减少冷量损失。

四、制冷系统功能描述

（1）制冷系统为自动控制系统。当温度下降到设定值，温度控制器，电磁阀关闭， 系统供液停止，系统低压侧压力降低，当压力降低到设定值，压力控制器动作，压缩机控制电源、冷风机控制电源切断，制冷系统停止工作。
