学习了解【UPS—不间断电源】简单说说几个比较重要的部分的用处

UPS系统的主要作用有两方面：

（1）做为重要设备的交流供电电源，防止市电突然断电而影响正常工作，给设备造成损害；

（2）消除市电中的电涌、瞬间高/低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机等提供高质量的电源。

UPS系统主要有有三种类型：后备式、互动式、在线式。

（1）后备式：具备自动稳压、断电保护等功能，转换时间10ms左右，逆变输出的交流电是方波，结构简单，价格便宜；

（2）互动式：具有滤波功能，抗市电干扰能力强，转换时间小于4ms，逆变输出为模拟正弦波，价格远低于在线式；

（3）在线式：结构较复杂，性能完善，能够持续不中断输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；价格高，通常应用在关键计算机和网络设备等对电力要求苛刻的环境中。

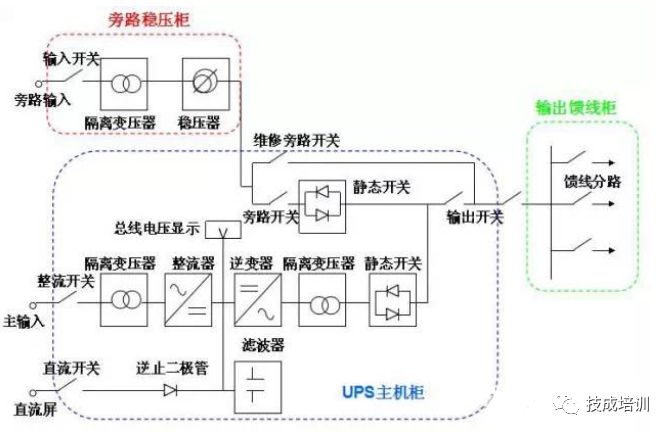

变电站内UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。

结构示意图如图所示，简单说说几个比较重要的部分的用处。

整流器：

有两个主要功能：

第一，将交流电（AC）变成直流电（DC），经滤波后供给逆变器；

第二，给蓄电池提供充电电压，起到一个充电器的作用；

逆变器：

将直流电（DC）转化为交流电（AC），供给负载使用；

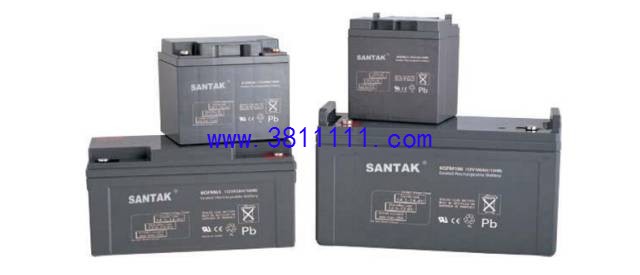

蓄电池：

UPS用来作为储存电能的装置，使其在市电失电时，可以将直流电逆变后，为负载提供不间断电源。其容量大小决定了其维持放电（供电）的时间 ；

静态开关：

又称静止开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制；

隔离变压器、稳压器：

在输入或输出部分将交流与直流隔离，稳压器除了隔离之外还有稳定电压的作用；
