动态图解制冷系统各大部件作用与原理

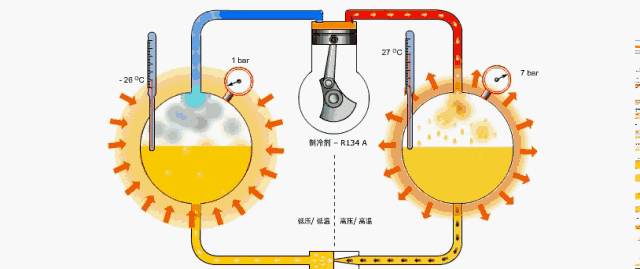

为了学习基本制冷系统，我们可以将其简化为一个简单的系统，如下。

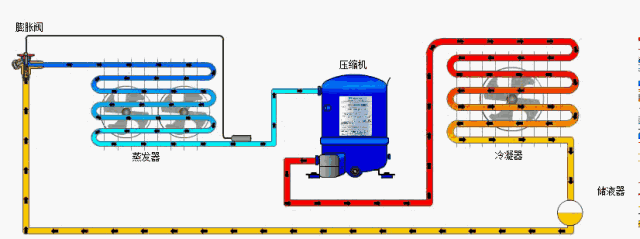

现在，我们将上述简单系统中的部件换成实际部件： 一台压缩机、一个冷凝器、一个毛细管 和 一个蒸发器。 如下图，这就接近于真实的制冷系统了。

 热力膨胀阀能控制液态制冷剂从冷凝器注入蒸发器。

膨胀阀能让蒸发器出口处的过热度保持在一定水平， 防止液态制冷剂离开蒸发器进入压缩机。一旦液态制冷剂进入压缩机，便会发生液击。必须防止这种状况 发生，以免压缩机损坏。

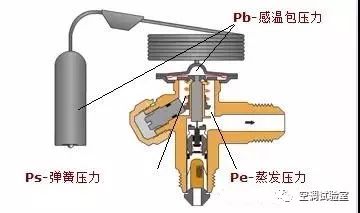

Pb-感温包压力

Pe-蒸发压力

Ps-弹簧压力

  Pb = Ps+Pe, 膜片不移动。

当感温包压力上升，导致 Pb > Ps+Pe 时，膜片向下移动，阀门打开，更多制冷剂流入蒸发器。

 当感温包压力下降，导致 Pb < Ps+Pe 时，膜片向上移动，阀门关闭，流入蒸发器的制冷剂减少。

在高压条件下，压缩后的制冷剂蒸气在冷凝器中凝结为液体制冷剂。离开冷凝器后，液体流经储液器。

储液器主要有两个功能。

 1、储液器对负荷变化造成的冷凝器液位变化进行补偿。

当膨胀阀打开/关闭时，冷凝器的液位会发生改变，若储液器中没有“额外”的制冷剂，膨胀阀前端的液体量就可能不足，致使膨胀阀无法正常工作，造成整个系统变得不稳定。

2、储液器还作为一个额外的容器，帮助液态制冷剂与制冷剂蒸气分离，确保离开储液器的是纯液态制冷剂。

4制冷系统—电磁阀

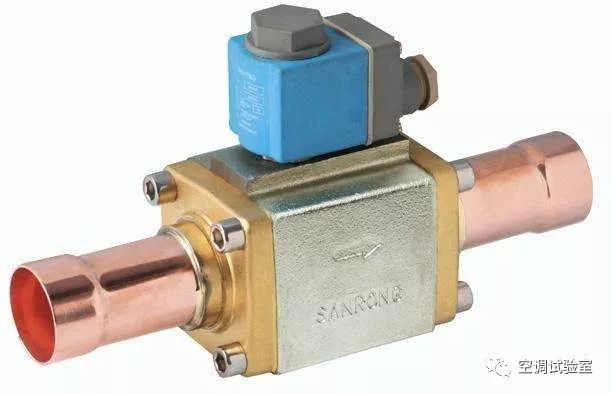

电磁阀是一种利用电磁力的阀门。

它是一种开/关阀，根据通断电情况控制制冷剂的流动。

电磁阀大致可分为两类。

直动式电磁阀 – 阀线圈通电时，电磁阀直接打开/关闭阀口。

伺服式电磁阀 – 通电或断电时，阀门打开引导阀口，让主阀口根据膜片/活塞的压差逐渐开（取决于阀门是 NC 还是 NO），

 这两种电磁阀又各自分为：

NC（常闭型）——不通电时限制制冷剂流动（平常关闭），

阀线圈通电时允许制冷剂流动。

 NO（常开型）——不通电时允许制冷剂流动（平常打开），阀线圈通电时限制制冷剂流动。

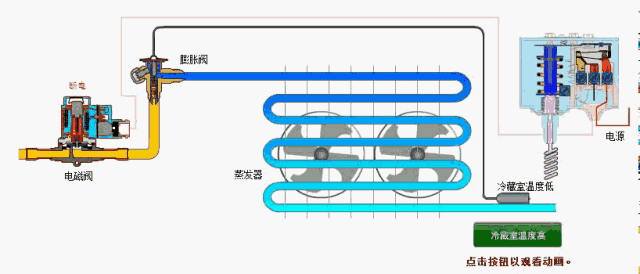

工作原理

冷藏室温度上升时，感温包压力上升到设定值，电源端子 1 和 4 接通，从而打开电磁阀，允许制冷剂流入蒸发器。温度下降时， 感温包内的压力下降到设定值。端子 1 和 4 断开，子 1 和 2 接通。电磁阀断电并关闭，因而限制制冷剂流向蒸发器，使冷藏室温度上升。

5制冷系统—压力控制器

若电磁阀阻止制冷剂流向蒸发器，而压缩机仍在运转，这时会发生什么情况？进气压力下降。为此我们需要停止压缩机，以便控 制系统压力，防止进气压力降到标定压力之下.
