不同送风口试验情况对比，空调安装及风口实战应用解读

2、回风口尺寸

为了避免回风风速过高，引起噪声投诉，机组回风口的设置不能过小，要求机组在最高风档时，回风口的风速小于2m/s。

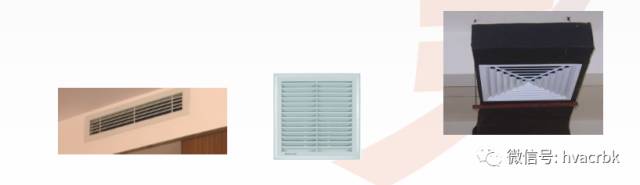

10、风口的选择

1、送风口：风速3~4m/s；

1.1、侧送风口：格栅式、单层、双层、三层百叶式、条形送风口.

1.2、散流器：盘式、直片式、流线型、送吸式。

2、回风口：风速小于2m/s

网格式、固定百叶式、活动百叶式

吊顶装修面不能突出机组送风口，要与机组出风口在同一个平面，否则机组送风将被吊顶遮挡住，无法有效送风。本文来源于制冷百科微信公众号:hvacrbk

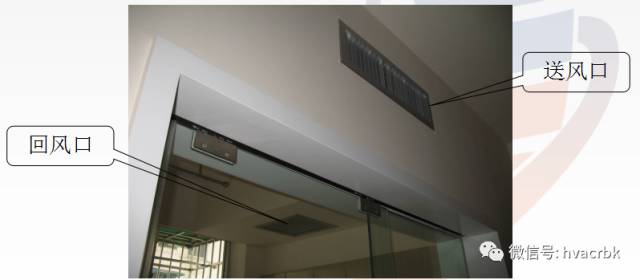

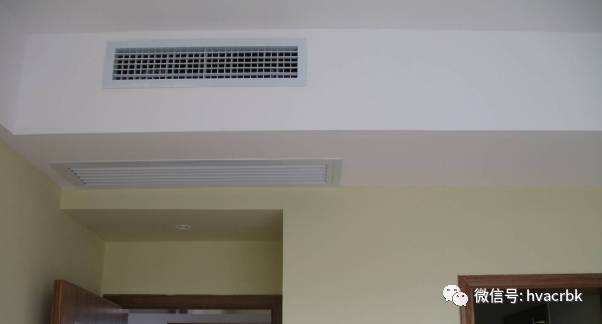

正确安装图片1：（下图）

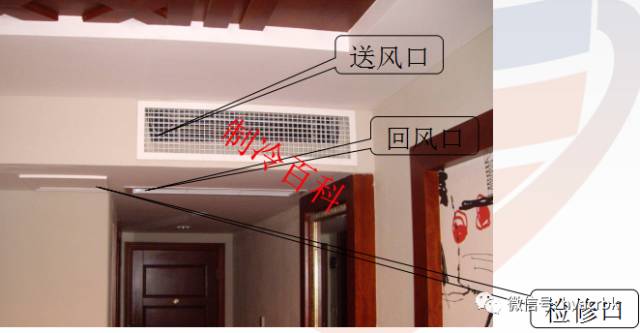

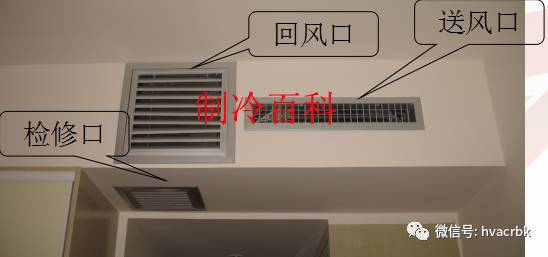

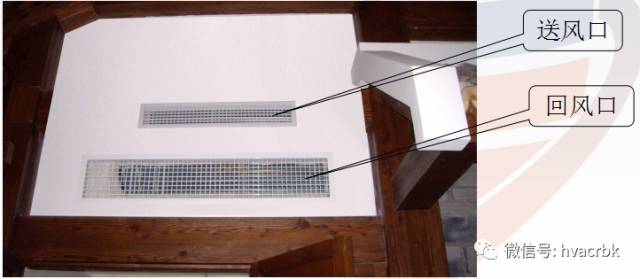

正确安装图片2：机组设置送风、回风口、检修口，送回风口无遮挡物，回风顺畅，检修口开置在电器盒边，方便机组检修。（下图）

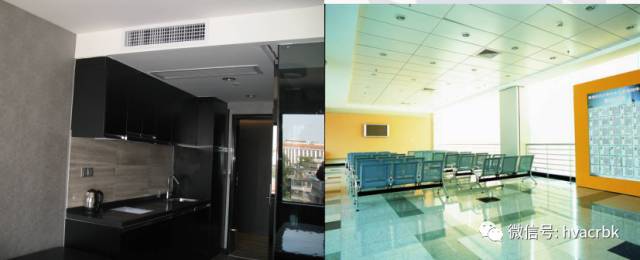

正确安装方式3：酒店采用超薄或者低静压风管内机，不接风管，直接侧送风；大厅采用普通风管机组接方形风管，用散流器下送风。（下图）

风管设计步骤：

1、根据风量、推荐风速——风管截面积

2、根据截面积、风管规格表——初选风管尺寸

3、根据初选风管尺寸——校核风速

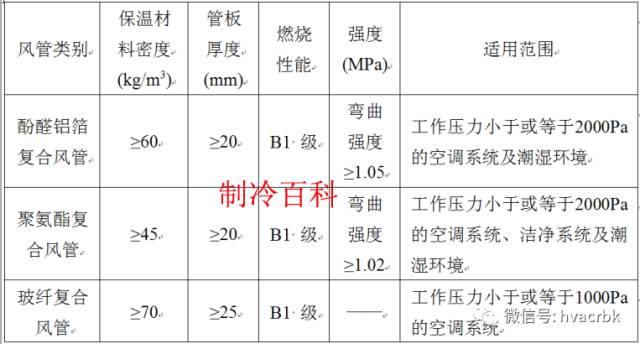

非金属风管材料的选择：禁止使用玻镁风管

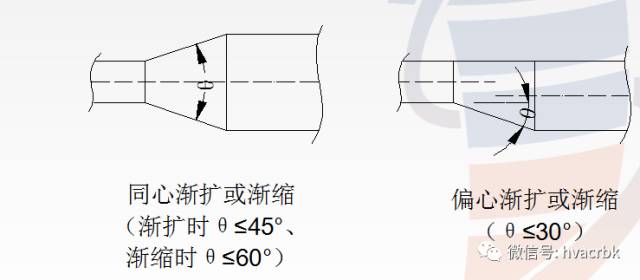

风管的变径

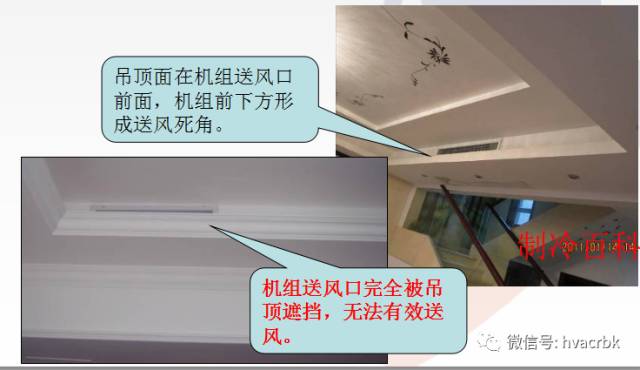

错误安装方式1：机组出风口隐藏在吊顶灯槽后，机组送风被吊顶遮挡，无法有效送到人员活动区域。（下图）

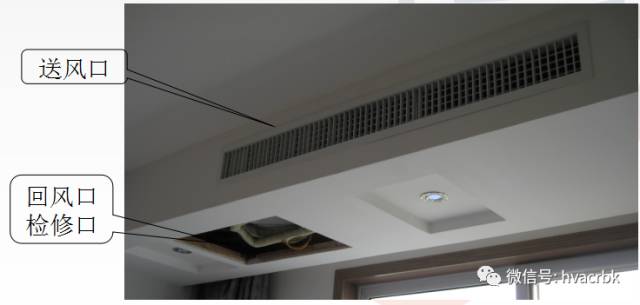

错误安装方式2：机组没有设置专用回风口，检修口作为回风口使用，不在机组回风口处，致使机组回风不顺畅，影响机组风量和使用效果，且无法对机组进行维护保养。（下图）

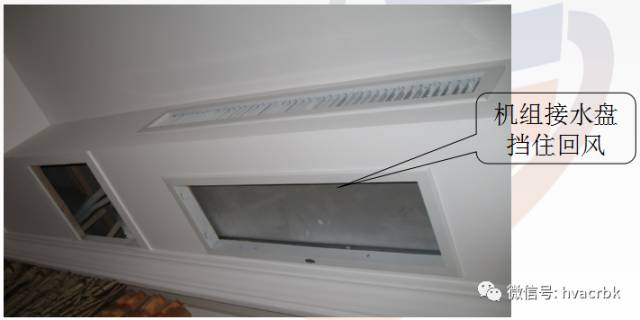

错误安装方式3：机组回风口完全被机组接水盘挡死，无法有效回风，影响机组风量和使用效果，且无法对机组进行维护保养。（下图）

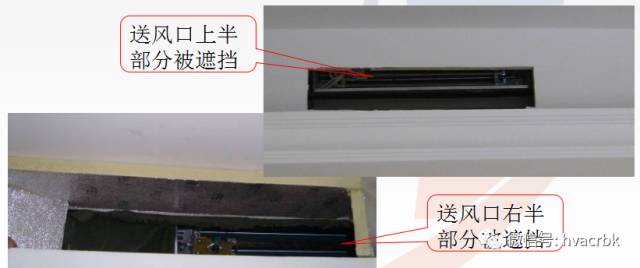

错误安装方式4：机组送风口和吊顶装修面开的风口错位，导致机组送风口被遮挡，送风不畅，影响机组使用效果。（下图）

错误安装方式5：机组采用侧送测回方式，两个风口相隔太近，且由于卧室床在送风口左侧，需要将扫风叶片摆左，导致机组送风直接被回风口吸入，出现回风短路，热风无法送到目标区域，影响使用效果。（下图）

错误安装方式6：机组采用侧送测回方式，两个风口在同一个方向，且送回风口距离太近，容易造成回风短路，影响机组使用效果。（下图）

错误安装方式7：机组回风口设置在阳台上，送风口和回风口要求在同一空调区域，完全引入新风进行热交换，由于引入的新风温度低，直接影响空调使用效果。（下图）

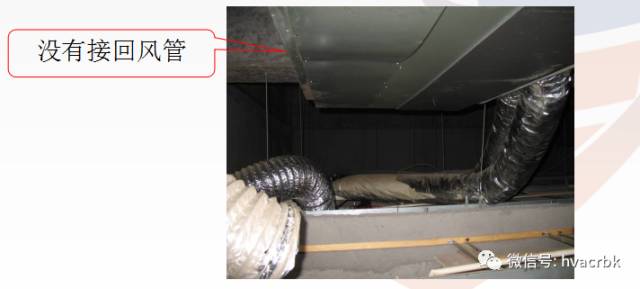

错误安装方式8：吊顶上空间大，机组回风口敞开，在整个吊顶上进行无组织回风，回风温度与空调区域温度相差较大，影响机组使用效果。（下图）

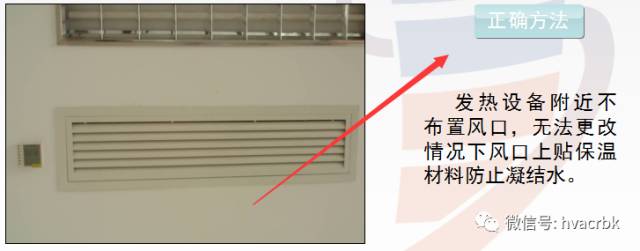

错误安装方式9：风口结露：灯管与风口距离太近，在空气湿度大季节开机，出风口产生大量冷凝水。（下图）

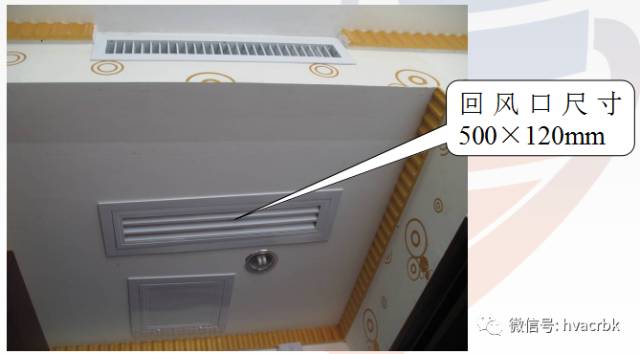

错误安装方式10：超薄风管机FGR3.5/B，安装后机组送风口尺寸为500×120mm，导致机组回风速度达到2.8m/s，风速过大，产生回风噪音。（下图）

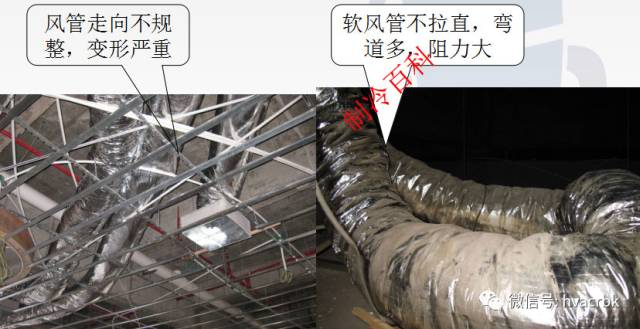

错误安装方式11：圆形软风管扭曲变形，风管阻力增加，风量减小，无法保证机组可靠性，影响机组使用效果。（下图）
