不同送风口试验情况对比，空调安装及风口实战应用解读

1、现场沟通

对象：业主、装修装饰施工单位

内容：室内机位置、室外机位置、连接管长和落差、风口、检修口和装饰的配合、换热维修空间、噪音、电源线预埋、排水管布置、

2、工具材料准备

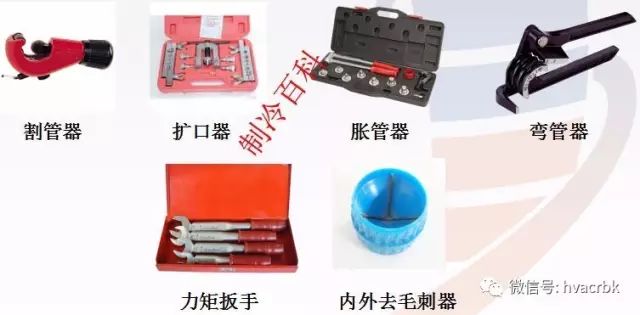

 铜管、保温管、PVC管、割管刀、扩口器、螺丝刀、扳手等。

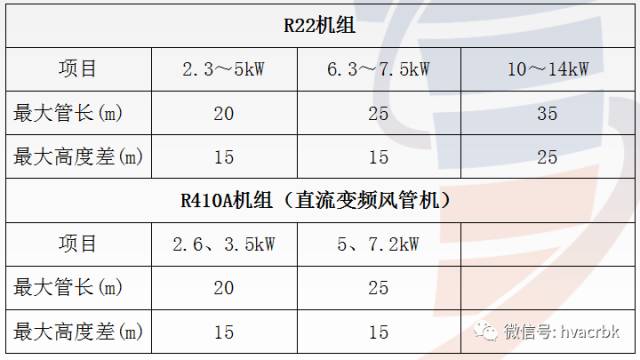

管长和落差的确定

1、室内机的安装

安装位置的确认，需与用户及其他工程安装方一起沟通决定，应综合考虑室内机、电子膨胀阀部件、检修口、送回风口的位置以及线控器的位置，从检修口或回风口应能方便检查电器盒、电子膨胀阀部件及电机。安装位置选择应考虑如下几点：

（1)合理的气流组织

室内机组的位置选择应能合理布置送、回风口，使房间大部分空气与室内机形成良好的热交换。出风口不能直接对着人吹。

(2)有利于排水通畅

机组安装高度考虑冷凝水的排放。

 (3)机组方便维修

有利于设置维修口，有足够的维修空间，能方便对机组电气盒进行操作。

(4)机组安装与特殊场所如厨房、卫生间时，不许直接从该房间回风。

同时还应考虑室内机风机噪音，风口、检修口与装修造型的配合等问题，在保证良好的空调效果及检修空间的前提下实现与装修的完美配合。

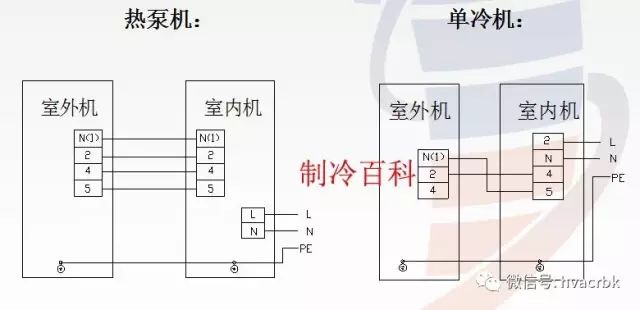

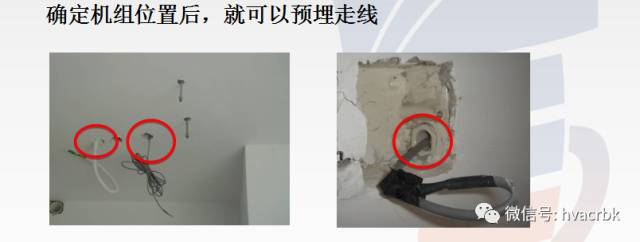

注意：风管机各系列供电方式的不同：有内机供电、外机供电和内外机分别供电三种方式。应根据不同的供电方式来预埋走线。

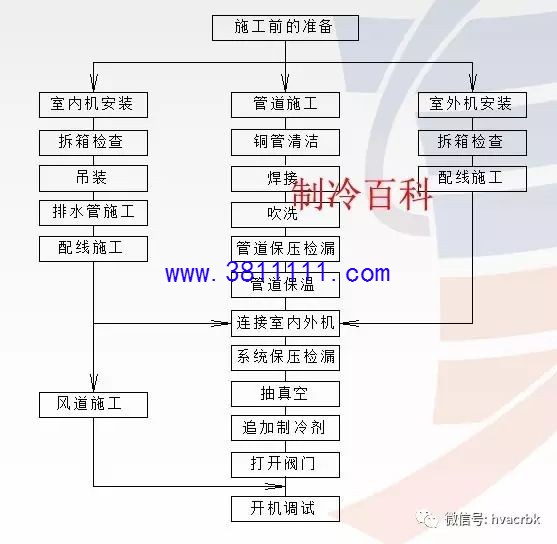

2、安装过程

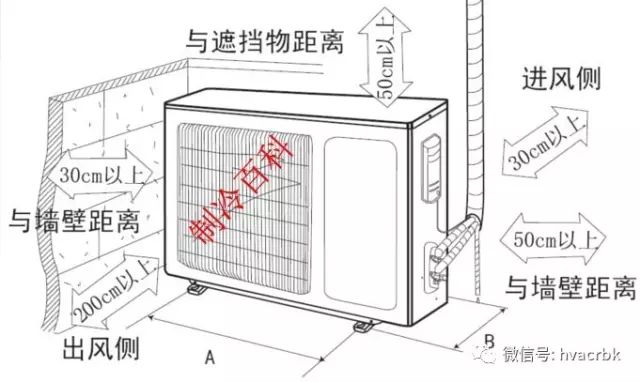

3、室外机的安装

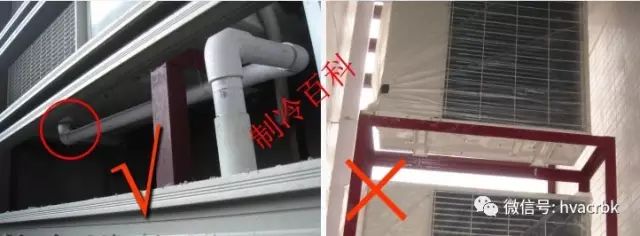

室外机排水管安装

对于冷暖室外机组必须接冷凝排水管，否则冷凝水飘落。

连接管的安装

连接管安装要求：

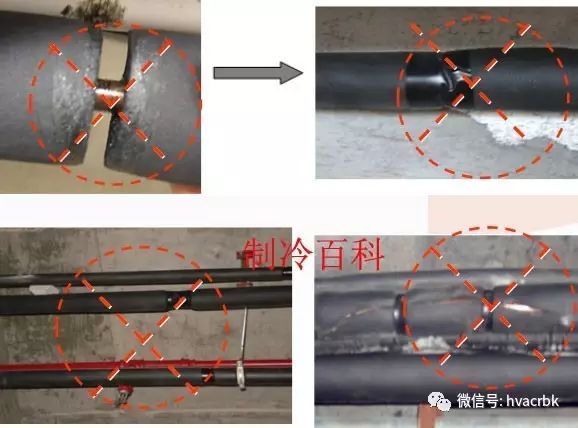

1.请尽量使用一根完整的铜管，中间不要有焊接点

2.如需焊接，必须充氮保护

接管螺母的连接

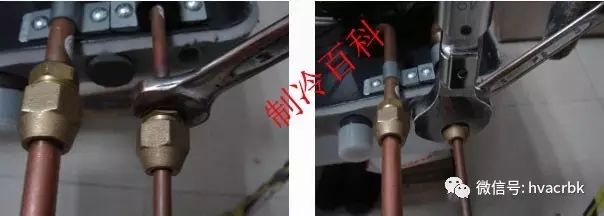

固定开口扳手卡紧管接头，另一扳手拧紧

4、连接管的安装

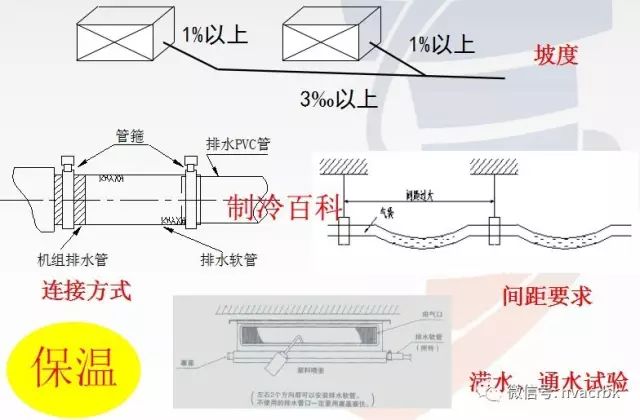

5、冷凝排水管的安装

6、电气安装

7、风口和风管的安装

送风口的选择要求：

（1）送风百叶格栅需要采用2层设计；

（2）送风百叶格栅要求竖条在内，横条在外；

（3）百叶宽度大于30mm；

（4）百叶可以根据需要自由调整导风角度

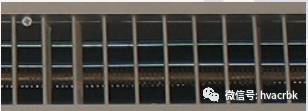

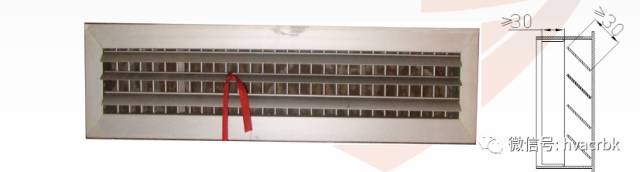

合格送风口格栅百叶照片及其截面图

送风口选择错误案例：

（1）送风口只有左右导风格栅，无上下导风格栅，无法将热风压下来，导到人员活动区域。

（2）送风口的横向导风叶片在风口内部，且叶片宽度只有15mm，太窄，无法有效导风。

（3）送风口的横向导风叶片宽度只有15mm，太窄，无法有效导风，效果较差。

（4）送风口的导风叶片固定，无法自由调节，不能有效导风

不同送风口试验情况对比

（1）采用工程上常见的不合格
