继电器两端并联二极管有什么作用，维修员必须知道的技巧

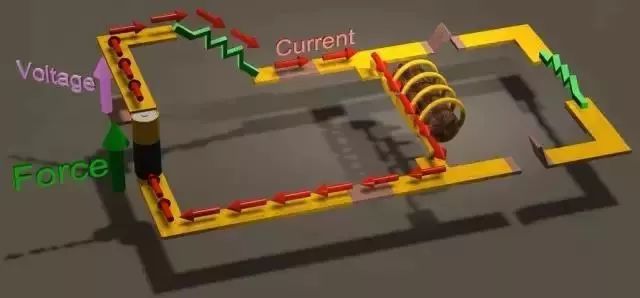

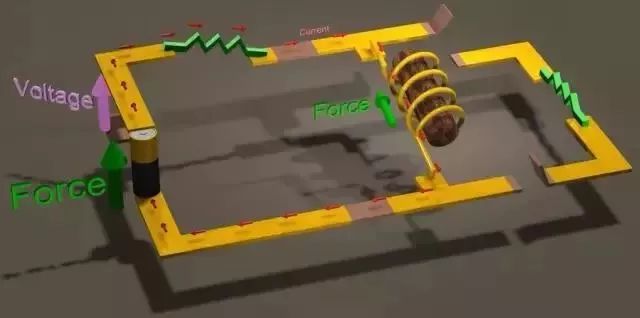

一旦电流变为零，由于电感总是试图阻碍电流变化，此时它又想维持电路电流为零。 所以，当我们把电感接入电路中时，电感马上出力，试图阻碍电流增加，但是电流还是慢慢在增加。电感感抗越大，电流增大的速度越慢。当电流不再增加而到达稳态值后，电感又乐不可支了，不用再出力了！如图2所示。

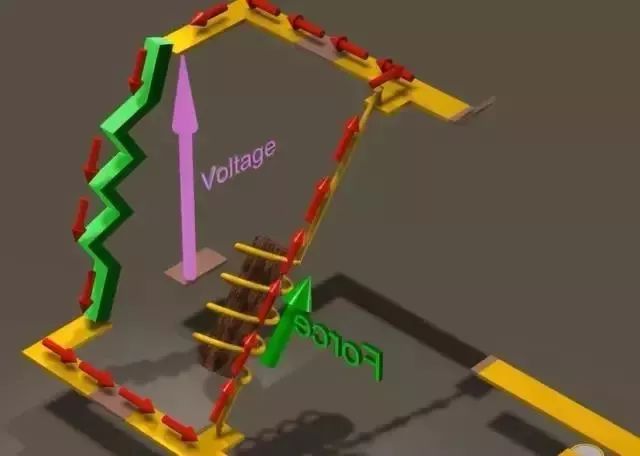

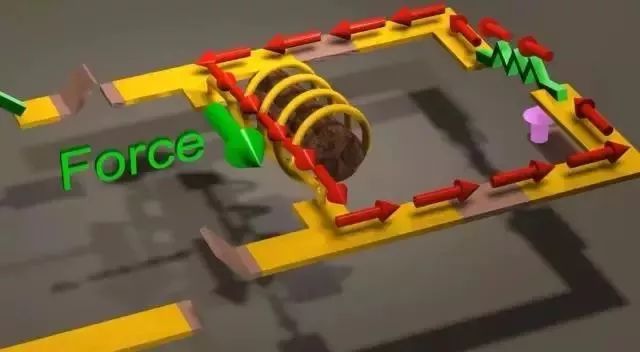

当我们切断电感中的电流时，电感又出力想维持稳态电流值。如果此时电感与一个电阻相连，则电阻两端的电压是其电阻值与电流的乘积。由于电感最大的本事就是阻止电流的突变，因此，不管电阻值是多少，在电路被切断后的瞬间，电感中的电流与切断前是一样的。如果电阻值很大，则电流与电阻的乘积也非常大，结果，电感上会产生瞬时的高电压。如图3所示。

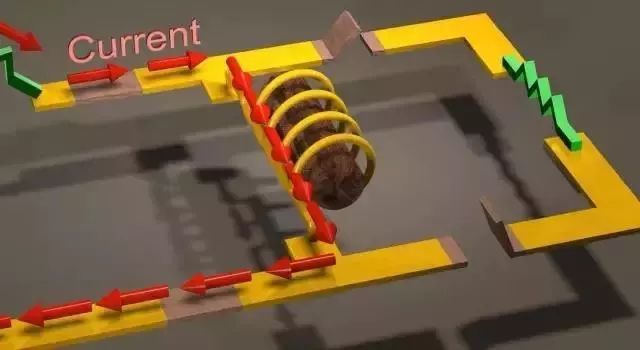

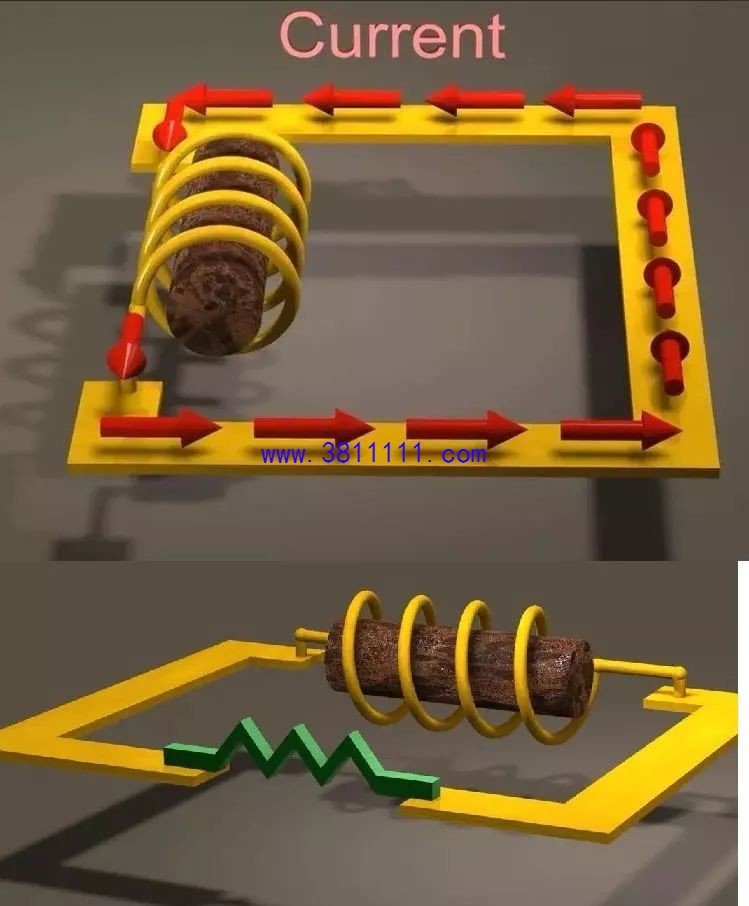

由于电感中的电流不能突变，如果要切断电感电路，我们总是需要提供电感电流释放回路。假如没有提供释放回路，电感电流就会自寻通道，比如，通过空气释放，通过开关触点或者其他不应导电的元件释放。短时间的高电压将对电路产生极大的破坏。

电感器能够产生高电压的能力在电源设计时非常有用，但也意味着，在没有准备好释放通路时不可以随便切断电感电路。

续流二极管

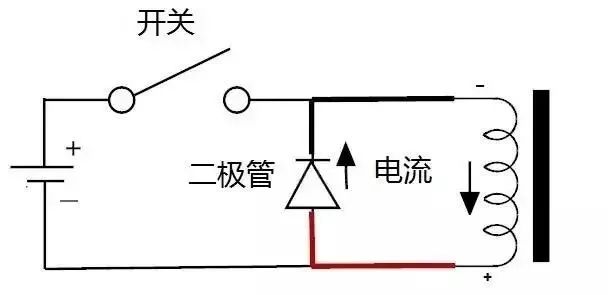

从图中可以看出断电时EMF产生的瞬时高压（数倍甚至数十倍于电源电压）如果无处释放，会对电路的其他元件造成损害，而如果提供释放回路，又怎么能适时接通呢？即电感电路接通时，释放回路不通，而电感电路断开时释放回路就接通。如图4所示。

电阻是双向导电的，而二极管就具有单向导电特性。因此我们采用如图5所示的电路，图中并联在电感两端的二极管称为续流二极管（flyback diode或flywheel diode）。

续流二极管的作用

续流二极管通常和储能元件一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量。

BUCK电路中续流二极管的选择

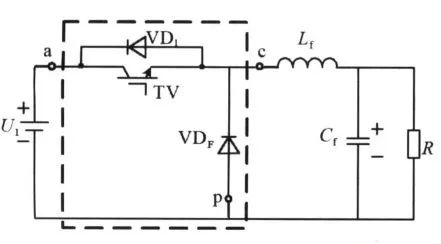

BUCK电路中一般选择快速恢复二极管或者肖特基二极管来作为"续流二极管"，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。

理论上二极管选用至少2倍于最大电流，实际使用时，由于二极管的瞬间抗过载能力较强，使用最大电流50A的超快速二极管也行，加上合理的散热片，实际使用中一般少有损坏。导通时的总阻抗是电机内阻+驱动管等效内阻。续流时的总阻抗是电机内阻+续流二极管等效内阻。一般情况下，由于续流二极管的交流等效内阻要比驱动三极管的交流等效内阻小。所以常规设计，一般续流二极管的最大电流，取二倍于电机最大电流。

瞬态电流只是一瞬间，面接触型二极管的抗过载能力还是可以的，只要不过压即可，必要时串个小阻值电阻进行限流。续流二极管是为了保护开关器件，续流时的瞬态电流跟电机的工作电压和绕组内阻有关，跟电机功率无关，真要计算的话，瞬态电流的峰值是反向自感电压减去二极管结压降再除以回路电阻。
