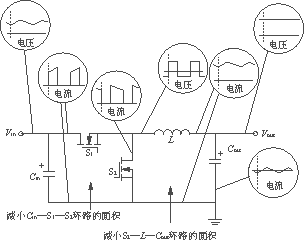

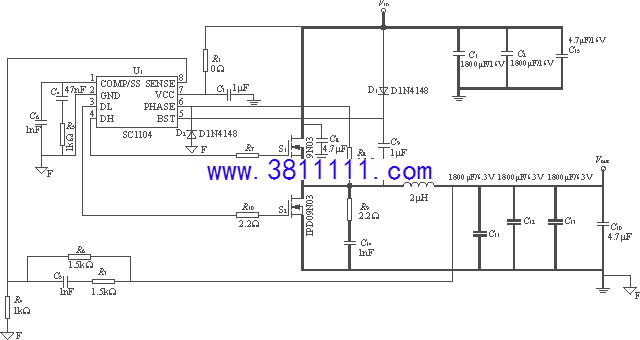

开关电源PCB排版的经验,功率电路与控制电路实例解析 这是一个在消费类电子产品上应用的降压式开关电源原理图。设计人员应能在此线路图上区分出功率电路中元器件和控制信号电路中元器件。如果设计者将该电源中所有的元器件当作数字电路中的元器件来处理,则问题会相当严重。通常首先需要知道电源高频电流的路径,并区分小信号控制电路和功率电路元器件及其走线。 一般来讲,电源的功率电路主要包括输入滤波电容、输出滤波电容、滤波电感、上下端功率场效应管。控制电路主要包括 PWM 控制芯片、旁路电容、自举电路、反馈分压电阻、反馈补偿电路。 一个典型降压式开关电源原理图(12V 输入,3.3V/15A 输出) 〔电源控制电路(细线)、功率电路(粗线)〕 电源功率器件在 PCB 上正确的放置和走线将决定整个电源工作是否正常。设计人员首先要对开关电源功率器件上的电压和电流的波形有一定的了解。 下面显示一个降压式开关电源功率电路元器件上的电流和电压波形。 由于从输入滤波电容(Cin), 上端场效应管(S1)和下端场效应管(S2)中所流过的电流是带有高频率和高峰值的交流电流,所以由Cin-S1-S2所形成的环路面积要尽量减小。同时由S2,L和输出滤波电容(Cout)所组成的环路面积也要尽量减小。 开关电源功率电路上的电流和电压 如果设计者未按本文所述的要点来制作功率电路 PCB,很可能制作出如下所示的错误的电源 PCB。 不正确的开关电源功率器件放置和走线 这个PCB排版存在许多错误: 第一,由于Cin有很大的ESL,Cin的高频滤波能力基本上消失; 第二,Cin-S1-S2和S2-L-Cout环路的面积太大,所产生的电磁噪音会对电源本身和周边电路造成很大干扰; 第三,L的焊盘靠得太近,造成CP太大而降低了它的高频滤波功能; 第四,Cout焊盘引线太长,造成ESL太大而失去了高频滤波功能。 |
