【提示】该灯的底部设计了3颗直径为8mm的磁铁可以任意吸附在铁质材料上，用于其安装灯具固定使用，省去了以往钻孔、打塑料膨胀管、固定底座等繁杂工序。 故障现象：心易牌18W的LED灯不亮。

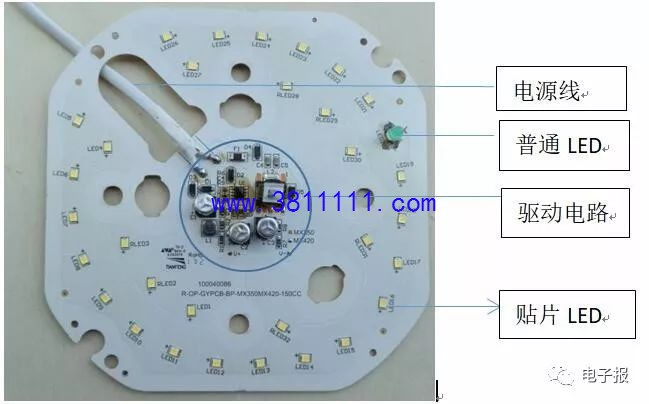

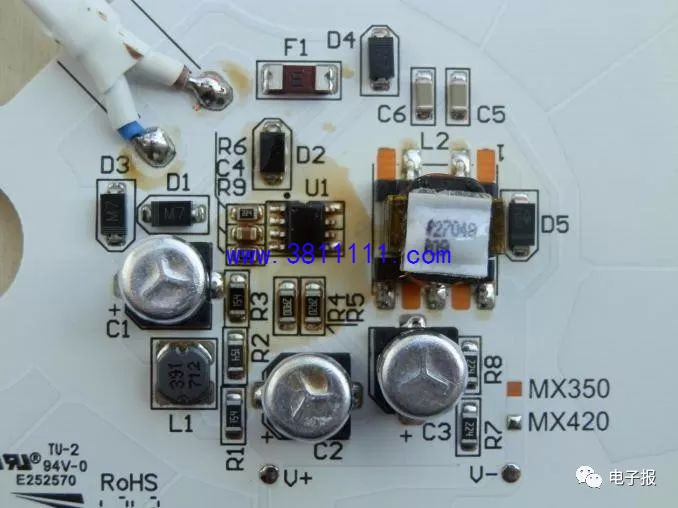

图1 分析与检修：通过故障现象分析，怀疑LED灯条或其驱动电路异常。拆开外壳后，驱动电路与LED灯条见图1。该灯条由32只0.5W贴片LED构成，其制作工艺讲究精致，用料厚实，仅电源线端留出10mm长的接线端，并且贴片元件的字符标识清晰。驱动电路设计工整、规范，并且便于测量与检修，见图2。
图2 它的电源电路按照标准小功率LED灯的标准设计，其电路图可参考《电子报》2019年14期5版的《一款12W/LED吸顶灯电路故障维修1例》一文中的附图。 检修时，先测量市电电压供电端有220V交流电压，接着测C2两端有300V直流电压，说明300V供电电路正常。此时，测量电源输出端的稳压二极管D5、电感L 2端的直流电压为150V左右，初步判断LED 供电电源正常，故障发生在灯条。断电后，用万用表R×10kΩ挡，逐个在路测量灯条的32只贴片LED的正、反向阻值，在测量至LED20时发现它的正、反向阻值均为无穷大，判断此贴片开路。因手头没有此类LED，将普通的2脚发光二极管焊接在开路的LED位置后通电，灯亮，故障排除。 【提示】由于该LED灯有塑料聚光罩，所以需将LED20处的聚光罩使用直径6mm的钻头打个孔，以便于替换有管帽的发光二极管，并且不影响塑料聚光外壳的整体安装。 |
