在实际维修时,经常会遇到更换压缩机,也会遇到刚修好的空调二次维修,甚至更多次维修。为什么出现多次维修呢?是压缩机质量问题还是什么原因呢? 此教程介绍更换压缩机后补加冷冻油的要求及维修操作规范。希望减少和避免重复维修,压缩机不是易损件,是空调的核心,多联机使用的涡旋压缩机相当耐用,如果压缩机能损坏,空调系统或者控制部分一定有问题,不找到真实的故障原因,不能从根源上解决问题。 重要说明

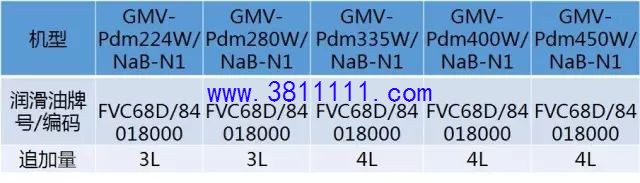

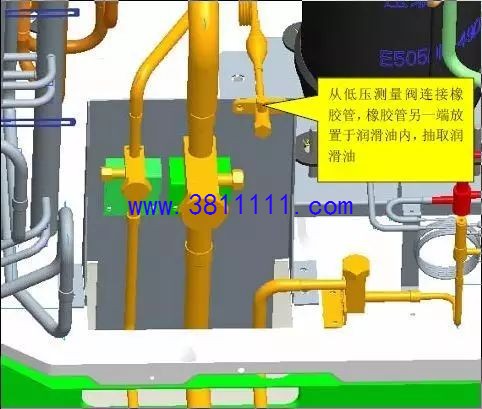

案例分享: 工程概况:X市某建设银行银行,安装了一台多联机组GMV-Pd900W/NaB-N1。 故障现象:该主机2014年11月份安装调试使用,用户初次反馈问题是该主机系统空调在制热过程中会不定时出现E5故障,且显示板显示E5故障后会自动复位再次正常运行,如此现象反复3-5次(每次间隔20-40分钟)后会自动调停报E5,需断电复位后方能再次使用。销售公司安排技术员至现场检查,判定该主机变频压缩机已损坏(压缩机启动异响异常)。维修中发现:拆卸下的旧压缩机、旧汽液分离器、旧油分离器无润滑油可倒出观察油质,初步判定:主机系统内缺油。 最后核实:调试完成后第二天压缩机烧坏(第一次),维修工更换压缩机、汽分、油分后没有进行加油,使用不到一周因压缩机缺油而烧坏(第二次) 具体追加润滑油量分为两个部分: 1、第一,根据更换压缩机个数来追加压缩机润滑油,每更换一台压缩机需要同时追加1.5L的润滑油。 2、第二,根据汽分、油分、均油器等系统原器件内部倒出的润滑油总量补充追加,追加量等于或略大于倒出的总量。 以上两部分润滑油的追加量之和即为该机组需要追加的润滑油量 其他要加油的参考数据: 1、系统有泄漏冷冻油的,应根据泄漏量、现场痕迹估算维修时需添加的冷冻油量,添加原则是:油偏少可能导致再次损坏压缩机,尽量往多的加,多20%内对系统能力影响不大。 2、由于使用三菱直流变频压机的机组中从224到450 都只有一台压缩机,所以如果涉及到压缩机的更换问题时,更换压缩机时无论从系统中倒出多少润滑油,一律追加1.5L润滑油。 3、如果出现明显异常情况,如倒出润滑油量太少或者太多时,可以清空系统内的润滑油,再按如下追加润滑油: 常见机型加油量如下表 例如: 1、 GMV-Pdm280W/NaB-N1 机组需要更换1 台压缩机,同时清理系统时从汽分内倒出1L润滑油,从油分内倒出0.7L润滑油,那么该机组需要追加的润滑油量为1.5L+1L+0.7L=3.2L,即该机组需要追加的润滑油量为3.2L。 2、 GMV-280WM/A机组需要更换1台压缩机,同时必须更换汽分和相关过滤器等其他元件,并对管路进行高压吹氮清理,由于涉及到几乎所有原器件,系统中除部分管路留存少量润滑油外其余部分润滑油全被清理干净,所以应对系统追加冷冻油的量按照配件清单要求为3.5L。 润滑油追加方法: 1)连接机组大小阀门,抽真空30min以上; 2)使用橡胶管连接低压测量阀,打开盛放润滑油的容器,将润滑油倒入量杯中量取合适的追加量,如果量杯容量不能满足一次追加至合适油量,可分次追加,每次量取后记录油量,然后把橡胶管另一端深入量杯中润滑油内; 3)继续抽真空,同时打开低压测量阀,利用大气压力将润滑油压入机组低压侧; 4)需要分次追加时,先关闭低压测量阀,然后再量取润滑油追加,该过程中保证抽真空动作持续; 5)追加合适的润滑油后,关闭低压测量阀,保证密封。 注意:如果有加油泵,请使用油泵直接打进系统。
更换压缩机的方法:以GMV-Pdm280W/NaB-N1 为例 第一步:切断电源 确认压缩机损坏需要更换后,先断开室外机供电电源开关,断开供电电源处的接线,断开室外机电源接线并且用绝缘胶布封好,将室外机的空气开关拨到OFF 的位置,同时在电源开关处挂上警示牌,防止触电事故发生。 |
