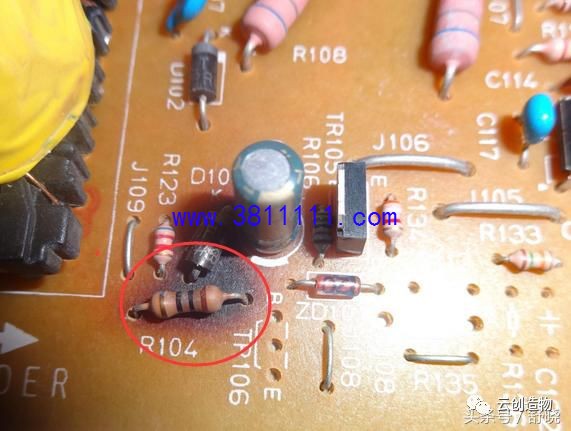

目前,电子元器件广泛的应用于电子设备中,电子设备的绝大部分故障都是由于电子元器件故障引起的。针对电子产品故障现象,可以通过观察、听觉、噢觉和触觉去处理故障元器件,省去许多不必要的测试手段。如果上述方法都不奏效,就需要使用仪器仪表对可疑元件和有关电路进行测试,找出故障点。当某些元器件发生故障以后,通常会造成整个或个别部分电路停机,使之无法工作,对电子产品产生不正常的变化,故对元器件故障的判断与维修是一个十分重要的步骤。 ✪ 替换新件的质量一定要保证,有些修理人常会购买些处理的元器件,对于这类元件一定要经过筛选才能使用,避免由于所换的元件性能不良而给整机的检修带来新的麻烦。 ✪ 代换元器件的容量必须符合原规格,当然代换时最好是同类型,同型号的,不要加大元件的容量,也不要缩小其容量规格更不允许换成比原来更小的规格元器件。比如,大功率晶体管不能用小功率晶体管更换,延迟保险电阻不能用普通的保险电阻来代替等。 电阻器 在任何电子产品中,电阻器的使用率是非常高的,用量比重也很高,使用的类型也较多,主要有金属膜、线绕、碳膜、氧化膜等固定电阻。还有可调节电阻、保险电阻、热敏电阻、光敏电阻和各种电位器等。 故障现象:大部分电阻在电子设备电路中如果流入的电流超过其电路所承受的最大额定值,就会使各种电阻烧坏,电阻烧毁时,有的是开路,有的表面发黑或焦化。还有的是发现接触不良造成脱焊,也有部分电阻的产品质量有问题导致电阻损坏,还有一种情况可能是因引线焊接接触不良。比如音响电位器接触不良会发生咔咔的声音。 烧坏焦黑的环色电阻 电阻的检查与测量:如果发现有可疑烧坏的电阻,找一个欧姆功率值相同电阻把它并接到可疑电路中试试,如果发现故障去除,那么此电阻存在问题,应该是开路现像比较多,应该更换问题电阻,用万用表测量其怀疑的电阻,在测量之前首先要把设备电源关掉,主要是为了确保万用表的安全,而后要把电路中大的电解电容器用万用表笔对电容器正负两端短接,会听到啪的一声放电声,如测得阻值为无穷大,说明此电阻已开路,如测得电阻值为零时,则此电阻完全短路,如果测得阻值与标注值相差太远,此电阻就不能再用。 故障排除的方法:当发生电阻烧坏时,要先进行分析是什么原因造成电阻烧坏,检查电路中有无短路现象,多看、多嗅、多测量,不要一上来就很轻易更换元件,要不然故障现象会进一步扩大,查明原因后更换其电阻,不要更换比原来功率更大的电阻,要严格按照原来电路图中标注的规格更换。 电容器 电容器主要故障原因是电容使用时间比较长,密封性能变差所致,还有就是漏电严重,电容器里的氧化膜介质绝缘性能变差。修理中怀疑电容器有故障时,可用万用表测量其阻值,除了电解电容器之外,一般阻值都很大,对无极性的电容器一般在几十兆欧或上百兆以上阻值,表针几乎可以不动,如果小于几兆,电容器也存在漏电的情况,有关电容器好坏的判断,有正负极电解电容器一般在0.01 μF以上都可以用电表的高阻值档可以测得。在两只表笔接触电容器两端时,通常表针会突然摆动一下(电容量越大,表针摆动幅度越大),然后指针又慢慢从小到大逐步上升的过程,一直摆动到无穷大方向值,当交换表笔重新测量时,表笔又重新摆动一下然后又从小到大慢慢退回到阻值为无穷大方向,这证明电容器是完好的,假如表针摆动的位置较小时,那么电容的容量小,观察表针如果摆动之后返回时有一个电阻值,表示电容器的漏电电阻太小,对于容量很小的无极性电容(在6000 pF以下)使用万用表不易测出其好坏,这种情况可以使用一只型号规格相同的电容元件代替一下,判断是否正常。 |
