无刷电机工作及控制原理与维修附图

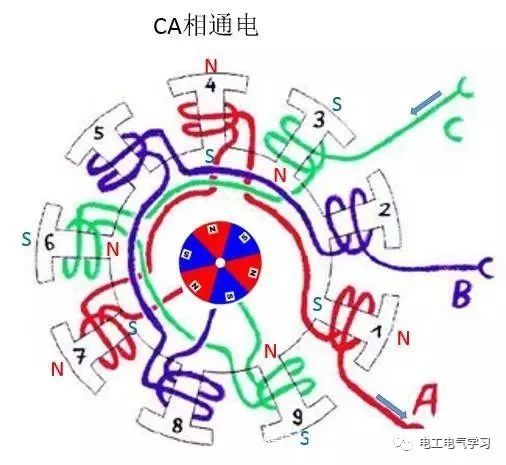

第五阶段：CA通电

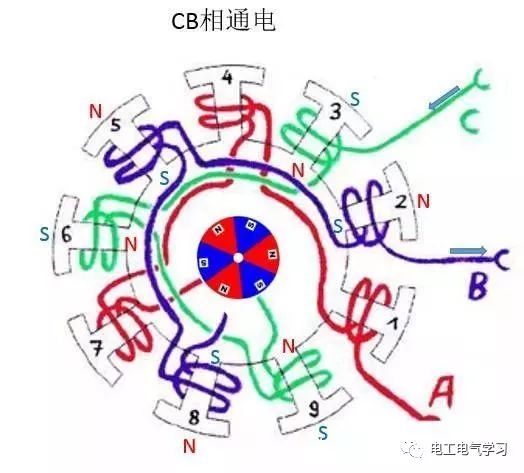

第六阶段：CB通电

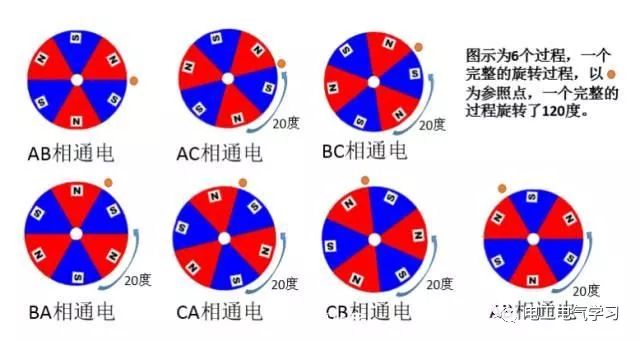

以上为六个不同的通电状态，其中经历了五个转动过程。每个过程为20度。

第四部分：外转子无刷直流电机

看完了内转子无刷直流电机的结构，我们来看外转子的。其区别就在于，外转子电机将原来处于中心位置的磁钢做成一片片，贴到了外壳上，电机运行时，是整个外壳在转，而中间的线圈定子不动。外转子无刷直流电机较内转子来说，转子的转动惯量要大很多(因为转子的主要质量都集中在外壳上)，所以转速较内转子电机要慢，通常KV值在几百到几千之间。也是航模主要运用的无刷电机。

顺便啰嗦一下吧。无刷电机KV值定义为：转速/V，意思为输入电压每增加1伏特，无刷电机空转转速增加的转速值。比如说，标称值为1000KV的外转子无刷电机，在11伏的电压条件下，最大空载转速即为：11000rpm(rpm的含义是：转/分钟)。

同系列同外形尺寸的无刷电机，根据绕线匝数的多少，会表现出不同的KV特性。绕线匝数多的，KV值低，最高输出电流小，扭力大;绕线匝数少的，KV值高，最高输出电流大，扭力小。我先前测试过穿越机2204电机的极限电流，单电机能彪上25A，而2212系列电机15A都上不了。

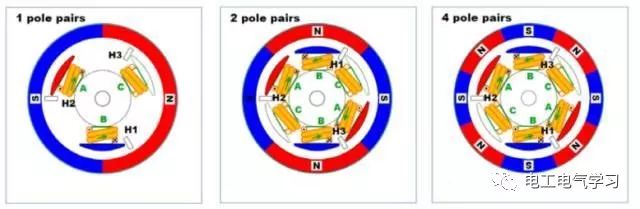

外转子无刷直流电机的结构

分析方法也和内转子电机类似，大家可以自己分析一下，根据右手螺旋定理判断线圈的N/S极，转子永磁体的N极与定子绕组的S极有对齐(吸引)的趋势，转子永磁体的S极与定子绕组的N极有对齐(吸引)的趋势，从而驱动电机转动。

经典无刷电机2212 1000kv电机结构分析。

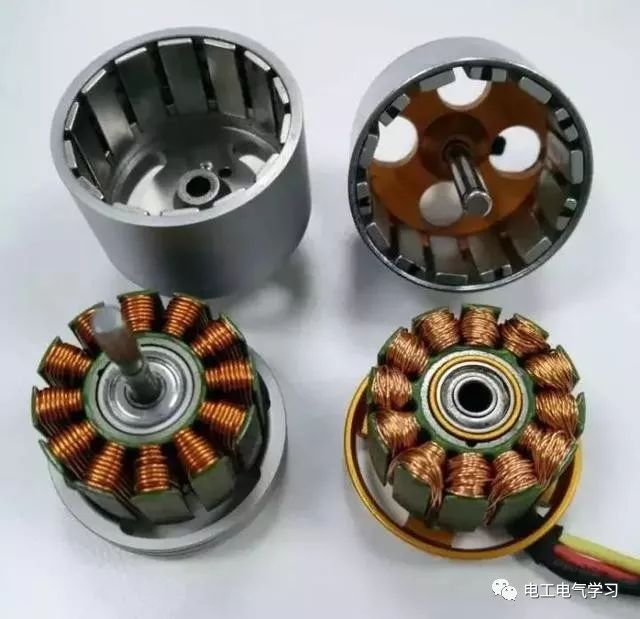

图为DJI 2312S电机和XXD 2212电机的(解剖图)

其结构如下：定子绕组固定在底座上，转轴和外壳固定在一起形成转子，插入定子中间的轴承。

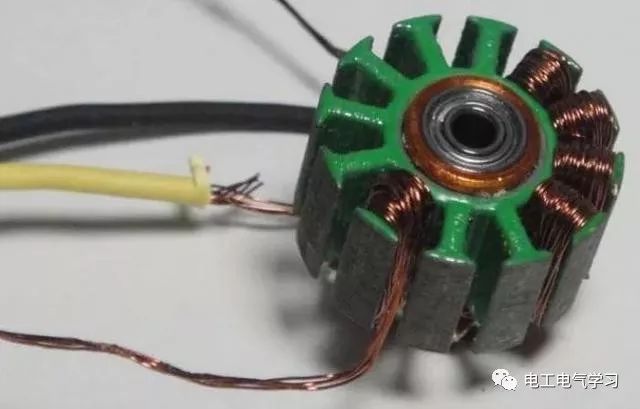

图为xxd2212线圈拆解图

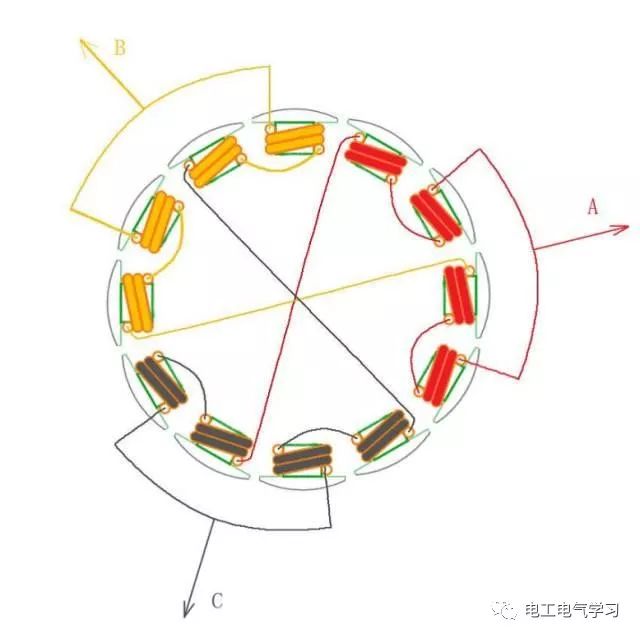

图为12绕组14极(即7对极)，电机绕组绕发图

后面画出了6种两相通电的情形，可以看出，尽管绕组和磁极的数量可以有许多种变化，但从电调控制的角度看，其通电次序其实是相同的，也就是说，不管外转子还是内转子电机，都遵循AB->AC->BC->BA->CA->CB的顺序进行通电换相。当然，如果你想让电机反转的话，电子方法是按倒过来的次序通电;物理方法直接对调任意两根线，假设A和B对调，那么顺序就是BA->BC->AC->AB->CB->CA，大家有没有发现这里顺序就完全倒过来了。

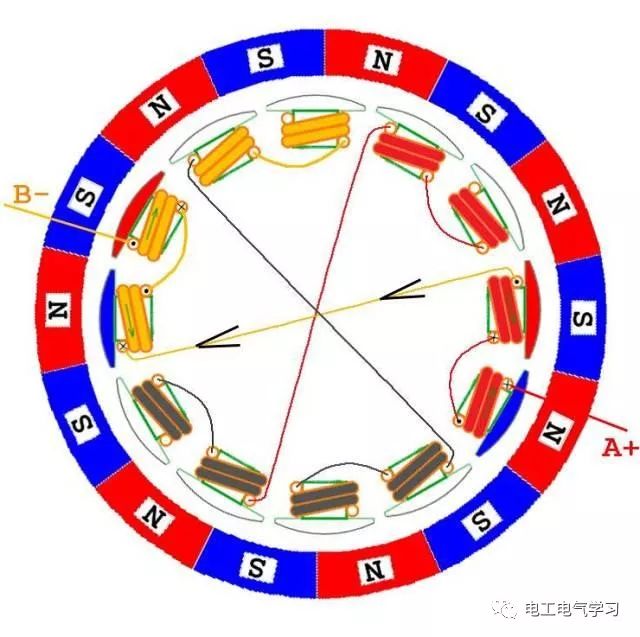

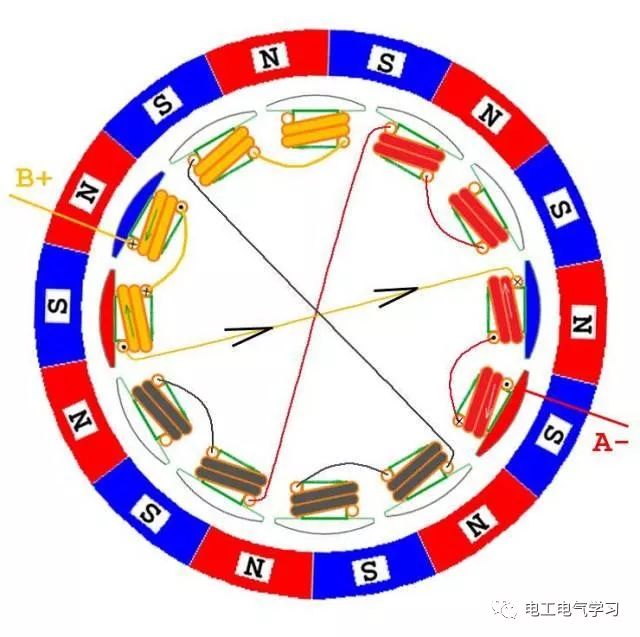

AB相通电

AC相通电

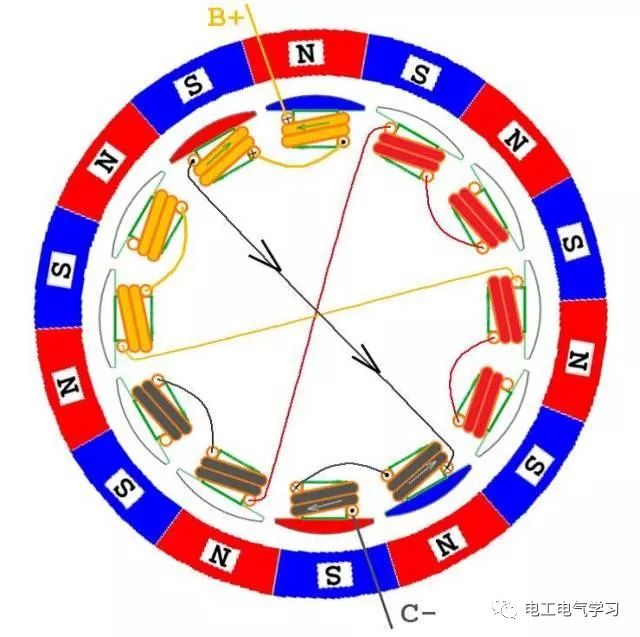

BC相通电

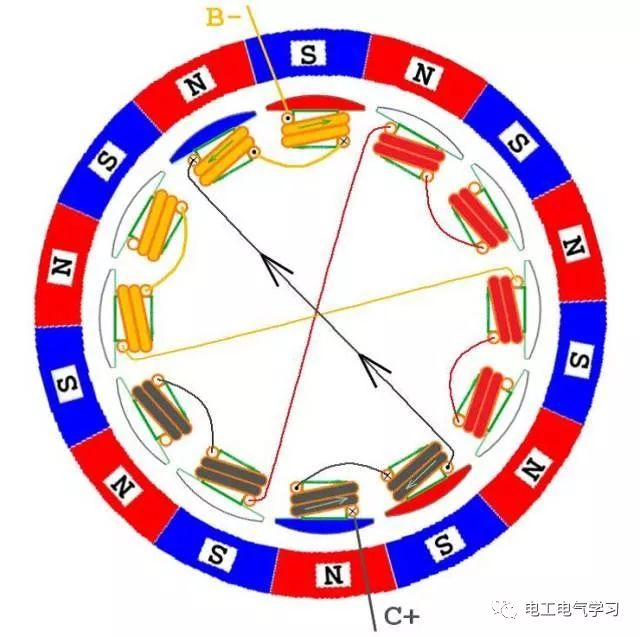

BA相通电

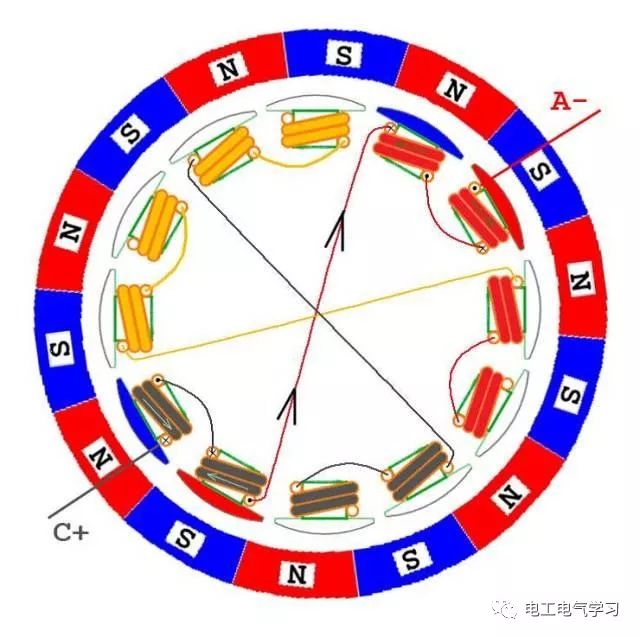

CA相通电

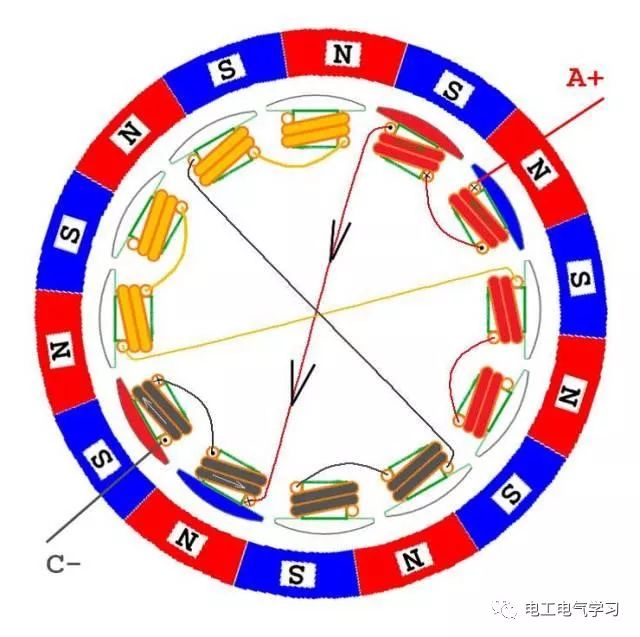

CB相通电

要说明一下的是，由于每根引出线同时接入两个绕组，所以电流是分两路走的。这里为使问题尽量简单化，下面几个图中只画出了主要一路的电流方向，还有一路电流未画出，另一路电流的具体情况放在后面进行分析，涉及到电路检测换相位置
