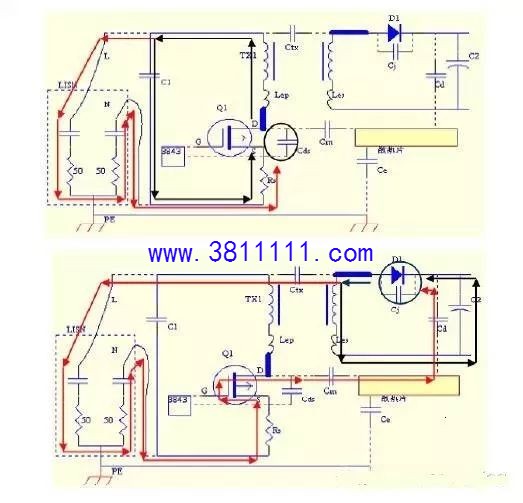

如图：一般有二种模式：L,N差模成分，以及通过PE地回路的共模成分。有些频率是差共模均有。

通过滤波的方式：一般采用二级共模搭配Y电容来滤去，选择的方式技巧也很重要，布板影响也很大。一般靠近端口放置低U电感，最好是镍锌材质，专门针对高频，绕线方式采用双线并绕，减少差模成分。后级一般放置感量较大，在4MH到10MH附近，只是经验值，具体需要与Y电容搭配。X电容滤差模也需要靠近端口，一般放在二级共模中间。放置Y电容，电容布板时走线需要加粗，不可外挂，否则效果很差。（这些只是输入滤波网络上做文章）

当然也可以从源头上下手，传导是辐射耦合到线路中的结果，减弱了开关辐射也能对传导带来好处。影响辐射的几处一般有MOS管开通速度，整流管导通关断，变压器，以及PFC电感等等。这些电路上的设计需要与其他方面折中不做详述。

一些经验技巧：针对大功率的EMC一般需要增加屏蔽，立竿见影，屏蔽的部位一般有几处选择：

第一：输入EMI电路与开关管间屏蔽，这对EMC有很大的作用，很多靠滤波器无效的采用该方法一般很有效果。

第二：变压器初次级屏蔽，一般设计变压器若有空间最好加上屏蔽。

第三：散热器的位置能很好充当屏蔽，合理布板利用，散热器接地选择也很重要。

第四：判断辐射源头位置，一般有几个简单的方法，不一定完全准确，可以参考，输入线套磁环若对EMC有好处，一般是原边MOS管，输出线套磁环若对EMC有效果，一般是副边输出整流管，尤其是大于100M的高频。可以考虑在输出加电容或者共模电感。

当然还有很多其他的细节技巧，尤其是布板环路方面的，后面对LAYOUT会单独讲解。



问题六：  我们选择拓扑时需要考虑哪些方面的因素？各种拓扑使用环境及优缺点？

设计电源的第一步不知道大家会想到什么呢?我是这么想，细致研究客户的技术指标要求，转换为电源的规格书，与客户沟通指标，不同的指标意味着设计难度和成本，也是对我提出的问题有很大的影响，选择拓扑时根据我们的电源指标结合成本来考虑的，哪常用的几种拓扑特点在哪呢 ？

这里主要谈隔离式，非隔离式应用有限，当然也是成本最低的。

反激特点：适用在小于150W，理论这么说，实际大于75W就很少用，不谈很特殊的情况。反激的有点成本低，调试容易（相对于半桥，全桥），主要是磁芯单向励磁，功率由局限性，效率也不高，主要是硬开关，漏感大等等原因。全电压范围（85V-264V）效率一般在80%以下，单电压达到80%很容易。

正激特点：功率适中，可做中小功率，功率一般在200W以下，当然可以做很大功率，只是不常常这么做，原因是正激和反激一样单向励磁，做大功率磁芯体积要求大，当然采用2个变压器串并联的也有，注意只谈一般情形，不误导新人。正激有点，成本适中，当然比反激高，优点效率比反激高，尤其采用有源箝位做原边吸收，将漏感能量重新利用。

半桥：目前比较火的是LLC谐振半桥，中小功率，大功率通吃型。（一般大于100W小于3KW）。特点成本比反激正激高，因为多用了1个MOS管（双向励磁）和1个整流管，控制IC也贵，环路设计业复杂（一般采用运放，尤其还要做电流环）。优点:采用软开关，EMC好，效率极高，比正激高，我做过960W LLC,效率可达96%以上（全电压）（当然PFC是采用无桥方式）。其它半桥我不推荐，至少我不会去用，比较老的不对称桥，很难做到软开关，LLC成熟以前用的多，现在很少用，至少艾默生等大公司都倾向于LLC，跟着主流走一般都不会错。
