用电脑ATX电源改制成通讯13.8V电源的方法

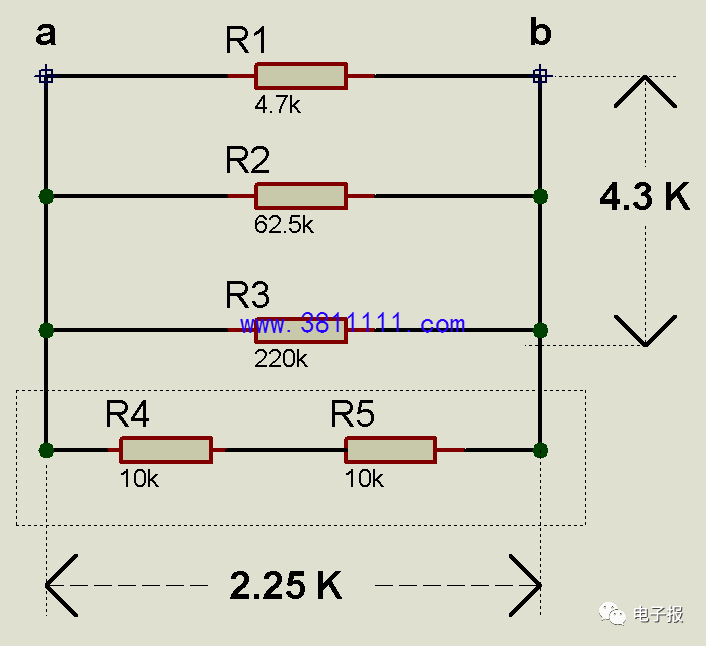

朋友送给我一台从报废的旧船上拆下艾克慕（Icom IC-78）单边带电台，可没有给电源。在网上了解了一下配套的13.8V电源要数百元一台，决定自己动手DIY用ATX电脑12V开关电源改装一台来用。同样在网上搜索浏览了一下具体的改造方法，第一种是用TL494集成电路作为开关电源脉宽调制的主芯片那种，第二种是用AT2005B的集成电路作为开关电源的主芯片，它兼容了第一种集成电路LM339N具有比较器的全部功能。我选用的是第二种世纪之星的自由战士Ⅲ款旧电源，其额定输出功率为300W。该AT2005B集成块的第二脚是开关电源输出电压的取样端，拆开电路板后，看到这个脚一共有3个电阻并联接地，分别是R1/4.7KΩ、R2/62.5KΩ和R3/220KΩ（自编），其并联后的总电阻值为4.3KΩ(见图1),我就试着再进行并联不同规格大小的电阻使总阻值慢慢地减小，达到输出电压逐渐升高。经过多次反复认真仔细的试验，最终用两个10KΩ的电阻先串联后再并联接上（R4和R5），使这个接地总电阻为2.25KΩ，2脚取样电压就下降低于原先12 V的平衡点，这样开关就会输出一个比之前更高的电压使其达到理想的13.8V，并最后稳定下来。

注意事项：

1.开关电源内部很多地方都是高压，打开通电操作时一定要特别小心！测试最好是在电路输出端上焊接两根线,用鱼夹夹在万用表表笔上，做好绝缘，焊接时一定要断开供电，确保作业安全。

2.当解体后的开关电源电路板和风扇脱离后，电路板得不到散热，通电后裸机板不能长时间工作，测试完立即关机。

3.加上去的这个电阻一定要从大到小细心去调（一般都在几Ｋ以上），最好不要用电位器来调，很容易出现过压保护。而且这个2脚的取样端很灵敏，用螺丝刀碰触电阻就能听到开关变压器的吱吱声，人体所感应的微弱电压都会使输出电压升高。这个电阻过小时，开关电源就要过压保护（一般电压超过14.5Ｖ左右电源就会过压保护），这时电源就无电压输出了。需要调回电阻，重新断电后再短接一次启动线（绿线和黑线）保持短接状态使开关电源再次工作。

4.原输出12V的第一个滤波电容是2500uf/16V的，需要换成耐压为25V的，16V的电容在调试后的13.8V电压下工作，接近电容耐压的零界状态，很容易鼓包击穿，换掉后就放心可以的使用。

5.最后将保留一根黑线和绿线作为接开机的开关，再其它的所有黑、黄、红线全部都拆除掉（太细了），在原黄线和黑线焊盘处分别接两根粗一点的多股线（4mm2的），分别作为主机和天线的电源线。接线时，将焊盘清理干净，露出线孔，将多股线分开后，使其能够插入线孔后扭紧（见图2），这样进行焊接既美观又可靠。如果直接焊在焊盘处，最后组装时，这些线就没法穿出来了（我第一次为了省事就是这么焊的）。

通过上述将近一天的摸索试验，终于把它改造成电台的通信电源了，DIY真是乐趣无穷，这个电源经过多次开机运行试验验证，带电台主机和自动天线两个负载时，可长时间稳定工作是没有问题的（见图3）。

注：我拆了好几个这种不同类型的开关电源，不同类型集成块的这个电压取样脚都分别接了3个电阻，当时纳闷为什么不用电位器来替代或直接接一个电阻呢，最后才想明白，如果用电阻并联调好的，它基本不会改变总阻值，输出电压就会一直很稳定。如果用电位器来作为取样电阻，长期工作很有可能导致阻值变小而使输出电压增高，损坏主板。而如果这3个并联电阻中，一旦出现损坏或异常，最先失效的应该是小电阻，总阻值就会增大，那么输出电压就会自然降低而不会升高，起到了保护主机的作用。
