星三角降压启动控制线路的接线技巧常见故障排查和解决方案

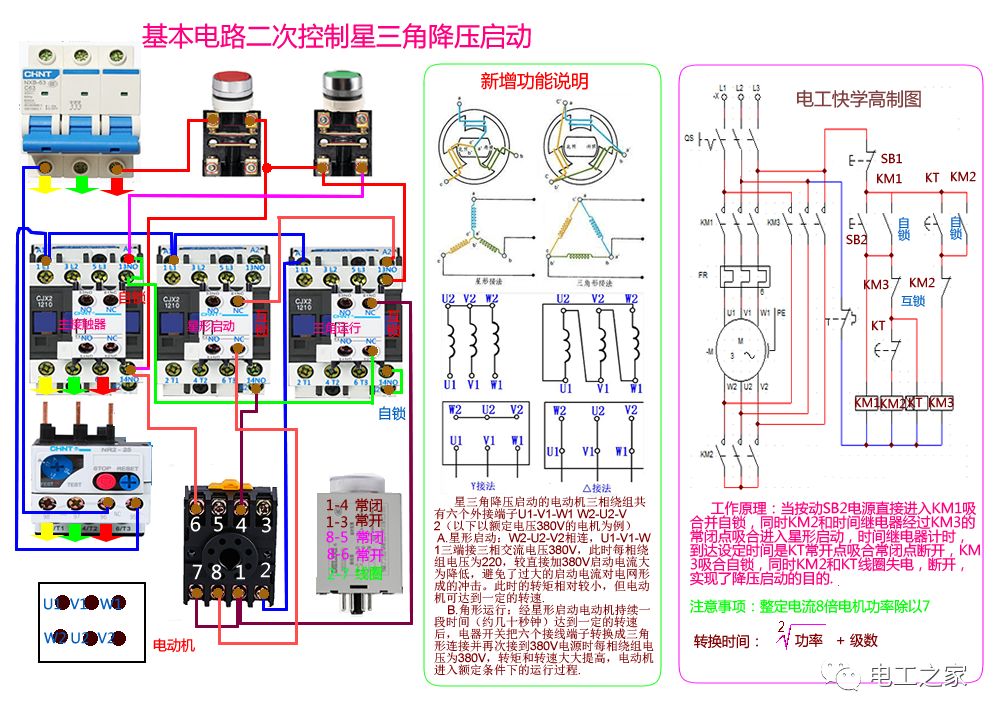

1、合上空气开关QF引入三相电源。

2、按下启动按钮SB2，交流接触器KM1线圈回路通电吸合并通过自己的辅助常开触点自锁，其主触头闭合接通电动机三相电源，时间继电器KT线圈也通电吸合并开始计时，交流接触器KM3线圈通过时间继电器的延时断开接点通电吸合，KM3的主触头闭合将电动机的尾端连接，电动机定子绕组成Y形连接，这是电动机在Y形接法下降压启动。

3、当时间继电器KT整定时间到时后，其延时常开触点打开，交流接触器KM3线圈回路断电，主触点打开定子绕组尾端的接线，KM3的辅助常闭触点闭合为KM2线圈的通电做好准备。

4、时间继电器KT动作使，其延时常开触点闭合，接通KM2线圈回路，使得KM2通电吸合并通过自己的辅助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电动机在△接法下运行。

5、电动机的过载保护由热继电器FR完成

6、线路中的互锁环节有：KM2常闭触点接入KM3线圈回路。

7、空气开关下面的电流互感器和电流表，是为了测量电动机电流，便于监视电动机的运行情况。

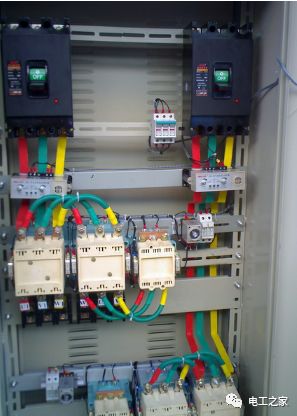

星三角降压启动实物接线

第一个交流接触器输出U1 V1 W1接在电机的U1 V1 W1上，第二个交流接触器输出U2 V2 W2上就好了，关于倒电机方向，第一个交流接触器输出U1 V1 倒换，第二个交流接触器输出U2 V2 也同时倒换就行了。原理告诉你：星线启动时KM1和KM3吸合，形成星型启动，这时电机每相绕组电压是210V左右，所以降压。一定时间后KM3释放，KM2吸合，这时电机每相绕组电压是380V，全压运转。也就是三角型时电机的A B C三个绕组6个头每个绕组的两端都要有380V电压。

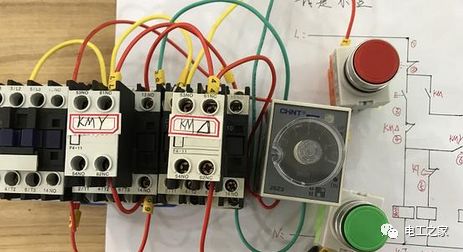

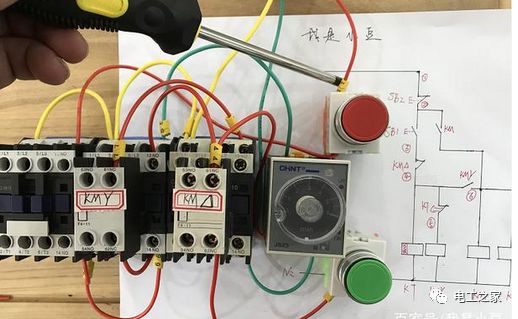

星三角降压启动控制线路的接线技巧

第一：1号线，断路器出来进停止按钮常闭。零线直接进三个接触器的A1.和时间继电器线圈。

第二：2号线，停止出来的就是2号线，有两根一根进启动安妮常开，用来启动电路，另一根进接触器KM常开，自锁线。

第三：3号线，启动按钮出来的这根进KM△的常闭，（互锁的作用）。
