采用PLC为晶体管输出型进行电动机的正反转控制电路分析

2019-6-29 07:47| 发布者: 小管家| 查看: 76| 评论: 0

摘要: PLC为晶体管输出型，输出单元允许所带负载工作电源为DC 12～24 V，尢法直接驱动交流接触器，只能先驱DC 12～24 V的中问继电器，再用中间继电器来带AC 380 V的负载，这样就会使得外部接线变得繁琐，而且由于传统的交 ...

PLC为晶体管输出型，输出单元允许所带负载工作电源为DC 12～24 V，尢法直接驱动交流接触器，只能先驱DC 12～24 V的中问继电器，再用中间继电器来带AC 380 V的负载，这样就会使得外部接线变得繁琐，而且由于传统的交流接触器为电磁式开关，其机械触点的寿命及可靠性与PLC控制系统相差甚远，较大地阻碍了控制系统性能的发挥。因此像这类的负载，我们需要选择一种更为合适的继电器来充当其受控的开关器件。

图1所示为电动机的接触器正/反转控制电路。采用来控制这类电动机正/反转时，在断开正向控制触头到接通反向控制触头之间要有一段延时，如图2所示。IP系列PLC的H端可以接相线或中心线，但两组之间H端是相互绝缘的。由两个输入信号X0及X1可控制电动机的正转、反转及停止。图3所示为电动机的正/反转RLL程序，它的逻辑关系如表所示。

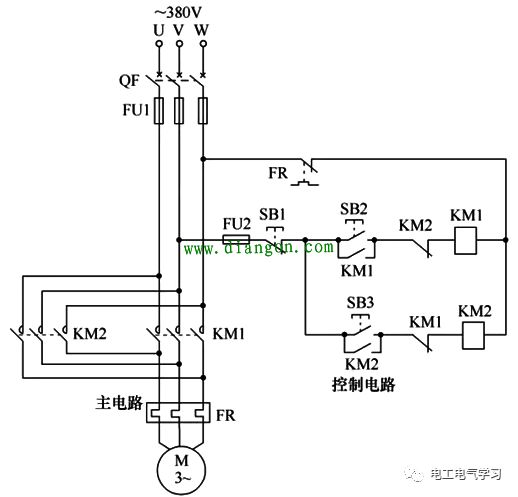

图1 电动机的接触器正/反转控制电路

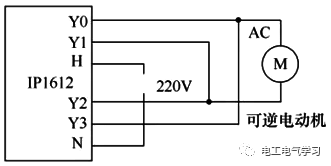

图2 电动机的PLC正/反转控制电路

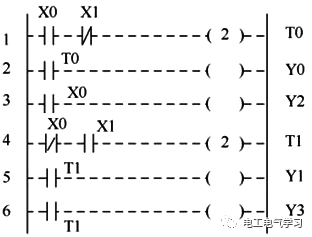

图3 电动机的正/反转RLL程序◆采用PLC进行电动机正/反转控制的逻辑关系输入信号X0 输入信号X1 电动机工作状态

OFF                         OFF                            停转
ON                         OFF                            正转
OFF                         ON                            反转
ON                         ON                            停转(应避免使用)

若用这种方法去控制一台三相交流电动机，则要仔细考虑Y0和Y1的瞬时接通，否则会使设备毁坏.
