强排热水器内部部件功能说明

强排式燃气热水器之所以叫做“强排”是因为它通过内部的风机系统强行将燃气热水器内部的遗留废气或者燃烧时产生的废气从热水器中排出，这样使得燃气热水器在使用的时候更加安全。

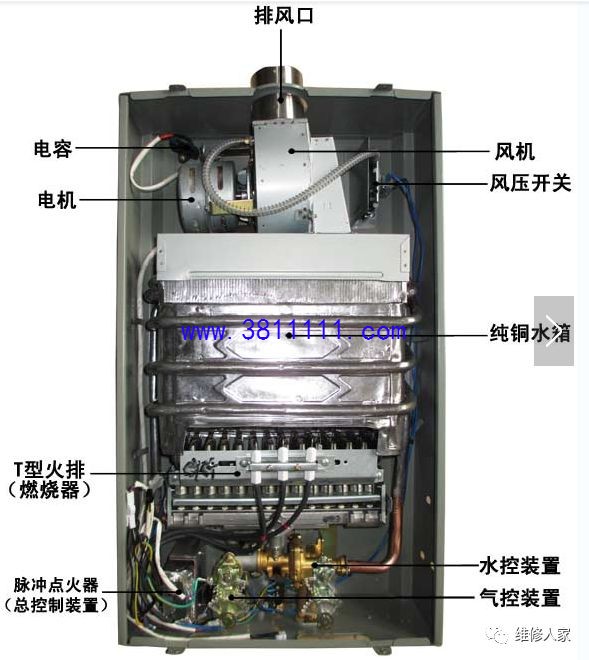

普通强排式燃气热水器内部结构图

主要可见部件介绍：

1、电机，是风机系统的重要部件，为风机系统提供动力。

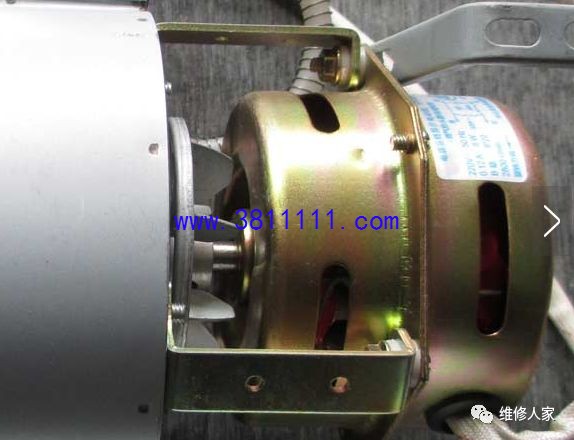

燃气热水器电机

2、燃烧器，又叫火排，通常分为T型和口琴型，燃气进入燃烧器后就会在燃烧器上燃烧。

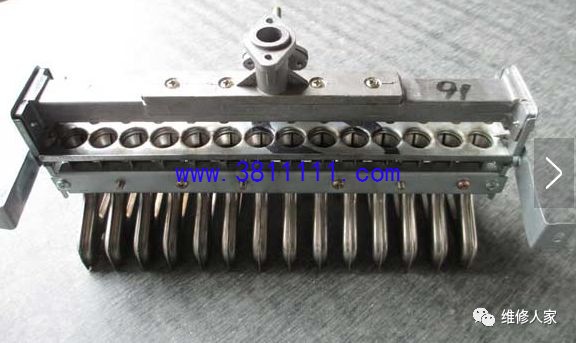

燃气热水器燃烧器

3、风机，风机和电机、风压开关组成整个风压系统，风机最主要的作用就是在电机的带动下将机器内部遗留的废气和机器运作时产生的废气排出。

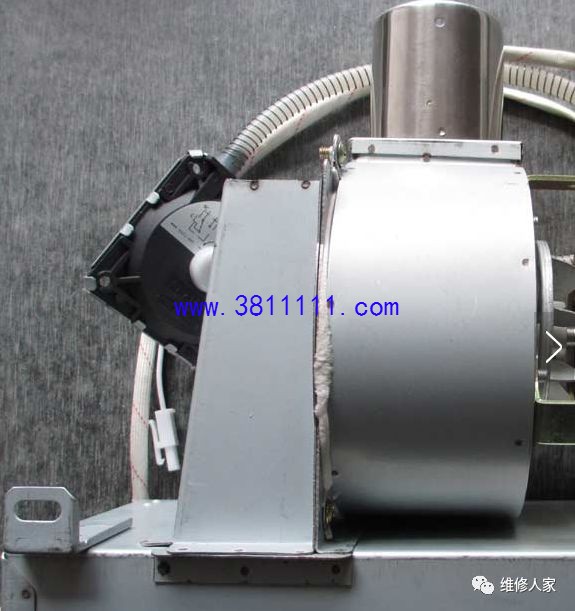

燃气热水器风机

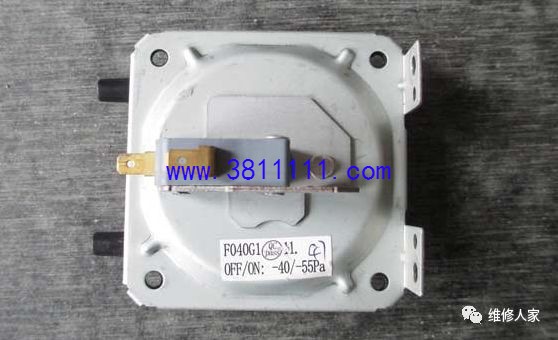

4、风压开关，是风机系统的组成部分，其主要作用是通过探测风机内部压力变化对风机是否正常运行做出判断，如果风机运行异常，分压开关会产生动作反馈给中央处理器，处理器发出指令停止机器运作，这也是保障用户使用安全的重要步骤。

燃气热水器风压开关

5、脉冲点火器与中央处理器组合体，一方面负责打火点燃燃气，另一方面控制着整个机器的运行，当出现故障时，中央处理器会发出指令使机器停止运行。

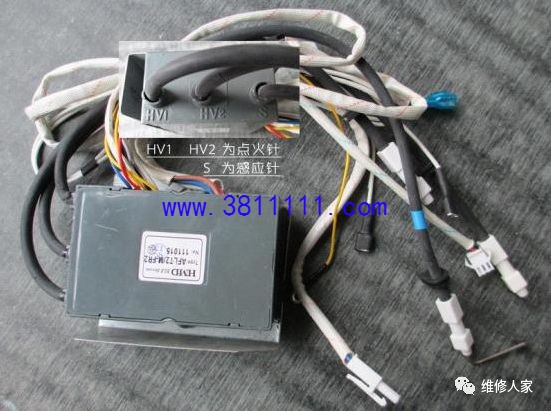

燃气热水器脉冲点火器

6、水箱，其并不是用来装水的而是一种高效的热交换器，水箱内部是空的有很大的接触面积，外部缠绕着水管，燃烧器燃烧时产生的热量通过水箱内部的接触面传递给缠绕在水箱上的水管，当有冷水通过时便在很短时间内变热，快速烧水。

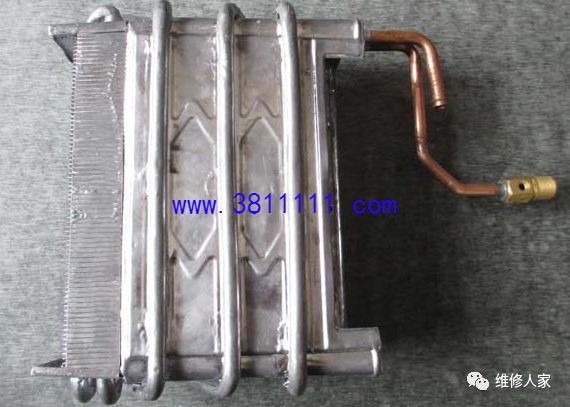

强排式燃气热水器水箱

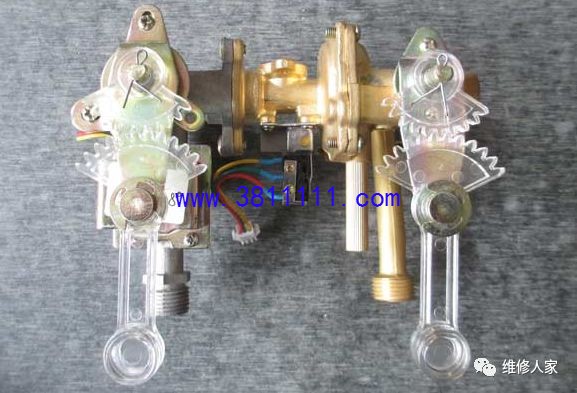

7、水气联动装置（水气联动装置包括水控装置和气控装置，水控装置和气控装置是连起来的，水进入到水控装置的时候，会顶开气控装置的阀门，然后脉冲点火器接受到信息，就开始令整体开始工作。）

强排式燃气热水器水气联动阀

8、温控器（防止干烧）

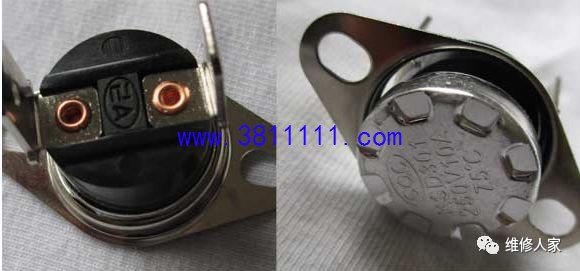

燃气热水器温控器

9、燃气热水器侧面图

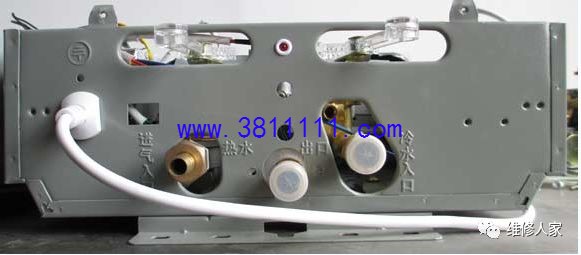

燃气热水器进水、出水、进气侧面图
