快速看懂并应用焓湿图的技巧附图

暖通设计中焓湿图运用

通过焓湿图，可以确定湿空气的状态参数点，而且可以非常直观地表示出湿空气的状态变化过程，这样便于分析计算湿空气的处理过程。

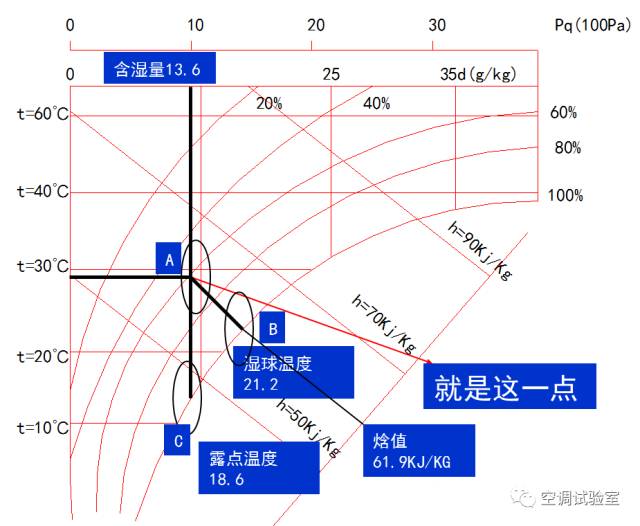

1、通过已知两个空气状态参数，查询另外其它参数。前面我们已经讲过。举例：试标出27，60%在焓湿图上的点，并查询其他参数。

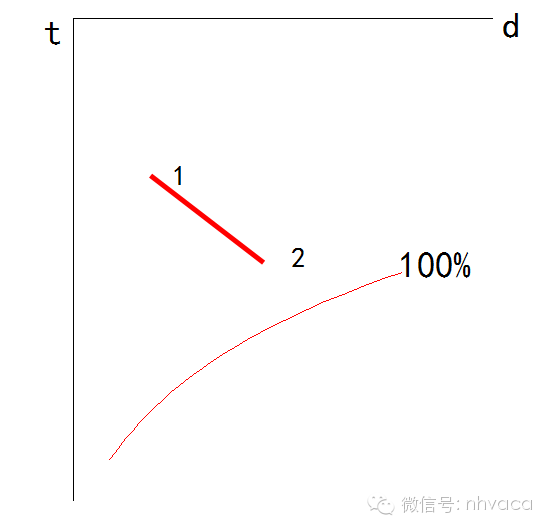

表冷		主要应用功能段：冷水盘管、氟盘管	空气变化：温度降低、含湿量减少、相对湿度增大

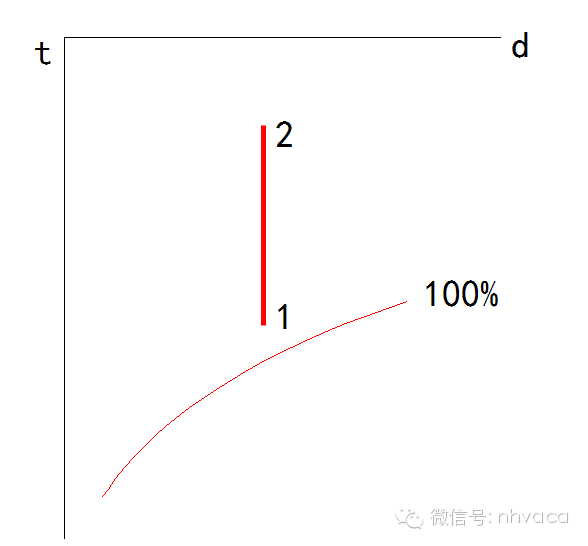

加热		主要应用功能段：蒸汽、热水、电加热。	空气变化：温度上升、含湿量不变，相对湿度减小。

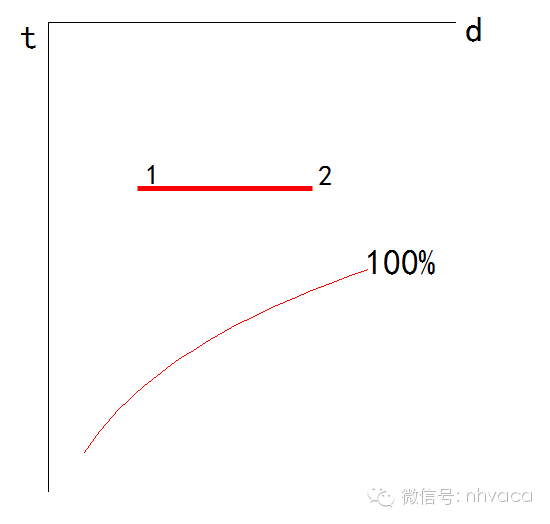

等温加湿		主要应用功能段：干蒸汽加湿、电极、电热。	空气变化：温度不变、含湿量加大，相对湿度加大，加湿效果好，精确度高。

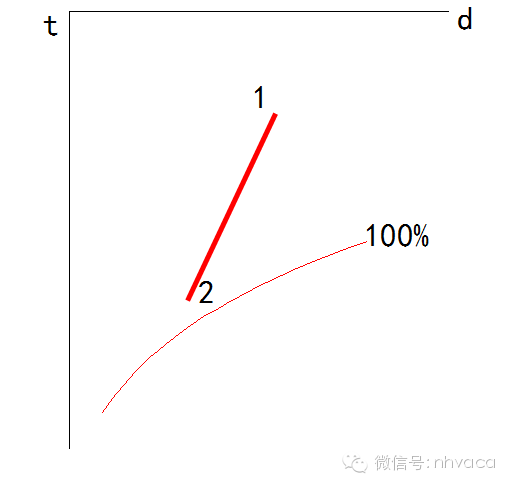

等焓加湿		主要应用功能段：高压喷雾、喷淋、湿膜、二流体加湿器。	空气变化：温度降低、含湿量、相对湿度加大。

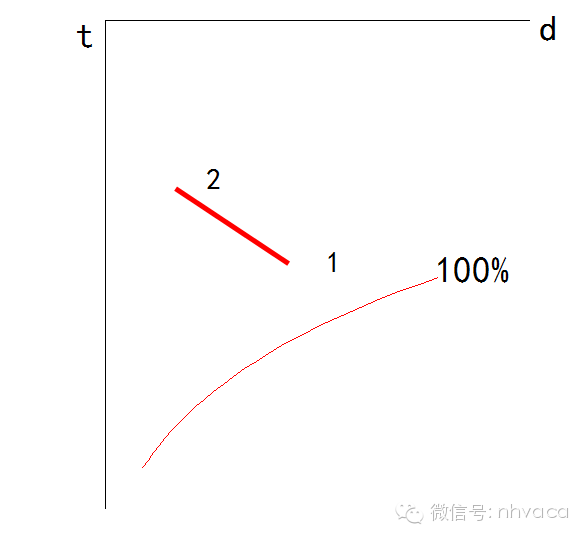

等焓减湿		主要应用功能段：转轮除湿。	空气变化：温度增高、含湿量、相对湿度减小。

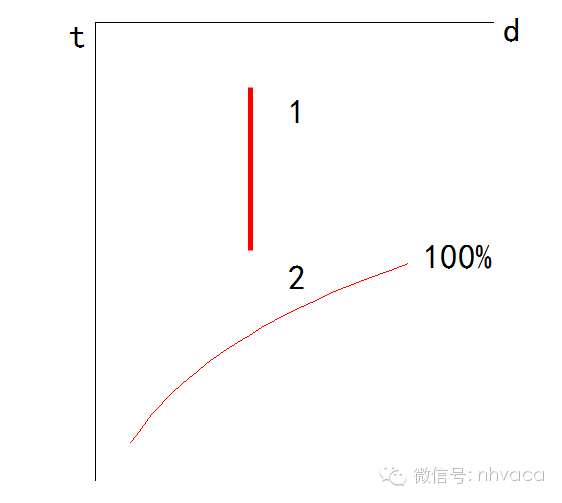

等湿冷却		主要应用功能段：干盘管。	空气变化：温度降低、含湿量不变，相对湿度增加。

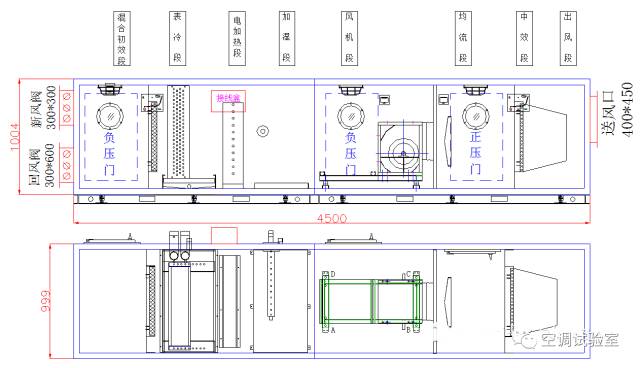

空气处理机组中各功能在焓湿图中的体现

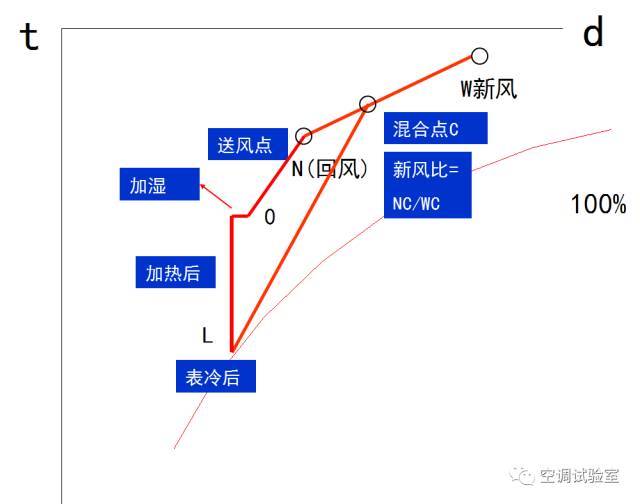

工程实例(夏季工况）

2、一次回风系统中计算送风量

通过焓湿图，焓湿图可以帮助工程、设备设计人员、清楚准确的描述空气处理过程，标定送风温度、计算送风量、计算焓差、计算冷量、加湿量，验算设计的准确性。举例如下：

例：某机房总余热Q=3314W，总余湿W=0.264g/s，要求室内参数维持在tN=22±1 ℃ ，φN=55 ±5%；求送风状态和送风量。

（1） 求热湿比ξ=Q/W=3314/0.265=12600
