2.热湿比和热湿比线

为了说明空气状态变化的方向和特征，常用空气状态变化前后的焓差Δh和含湿量差Δd的比值来表示。这个比值称为热湿比ε(单位为kJ/kg) ，也称为角系数，即：

在空调过程中，空气常常由一个状态(A)变为另一个状态(B)。在整个状态变化过程中，如果空气的热湿变化是同时进行的，那么在焓湿图上，状态A和状态B之间的直线连线就是空气状态变化的过程线，称为热湿比线。

从热湿比的定义式可知，ε实际上是直线的斜率。而直线的斜率与直线的起始位置无关，两条斜率相同的直线必然平行。

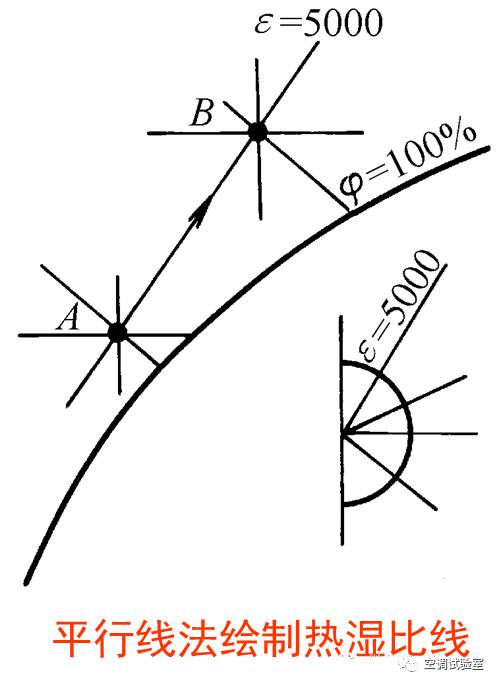

根据直线斜率的特性，在焓湿图上以任意点为中心作出一系列不同值的ε标尺线，实际应用时，只需把等值的ε标尺线平移到空气状态点，就可画出该空气状态的变化过程线了。该作法称为平行线法(参见下图)。

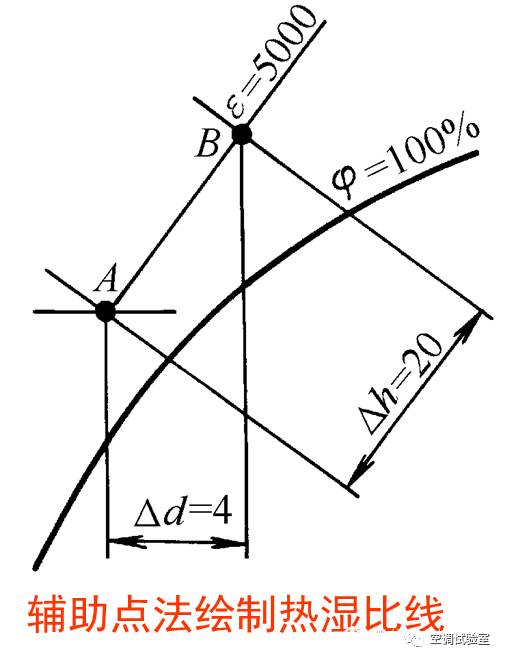

热湿比线的另一种作法是辅助点法(下图)

在焓湿图上找到空气的初状态点A。

任取一个Δd值，则可计算出Δh＝εΔd。

在焓湿图上找到比A点的焓值大Δh的等焓线，和比A点的含湿量值大Δd的等含湿量线，以及这两条线的交点B。

连接A、B两点，这条连线就是所要作的热湿比线。

焓湿图的应用

对于空调专业人员来说，焓湿图是一个重要的工具，无论是工程设计、系统调试，还是运行管理，都需要用到焓湿图。

焓湿图的应用主要包括

确定空气所处状态

查找空气状态参数

分析空气状态变化过程

确定两种不同状态空气混合后的状态点

确定空气状态及查找参数

根据任意两个独立的空气状态参数，就可以在焓湿图上找到相应的状态点，并可判断出空气是处于什么状态，还可查找出其他的状态参数。

【例1-2】

已知某日气象台预报的天气温度是30℃，相对湿度是60%。

1）在焓湿图中标出相应状态点。

2）查出该状态空气的其余参数。

3）画出过此状态点的等湿球温度线和等露点温度线。

【解】

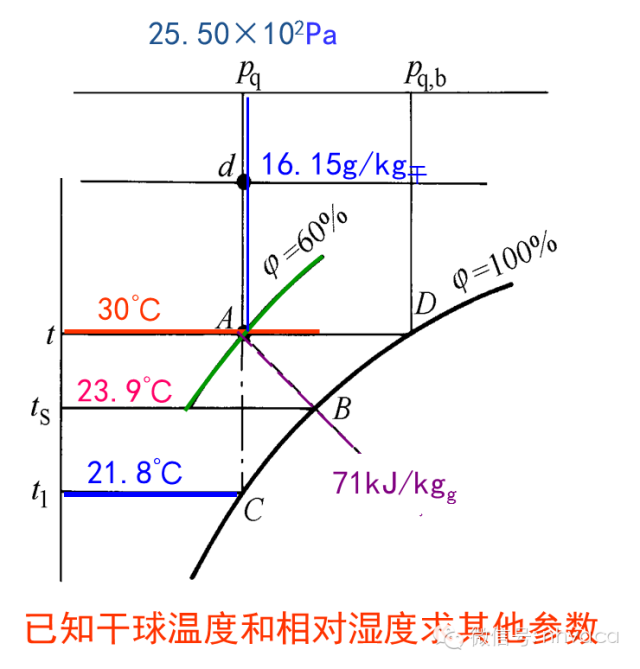

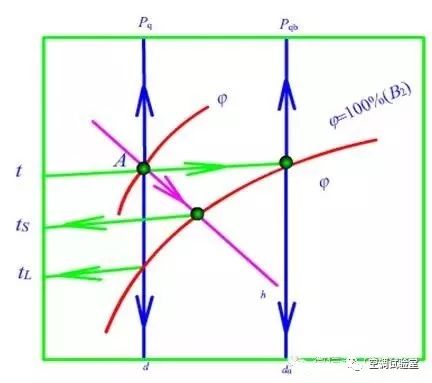

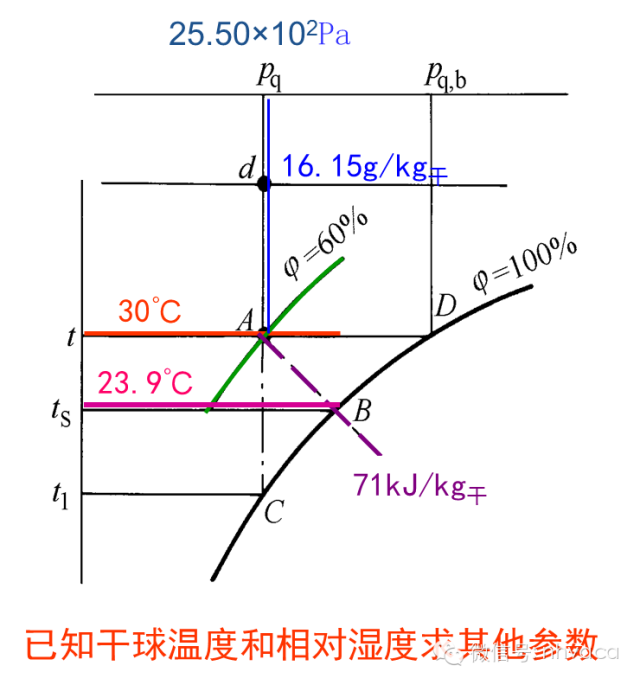

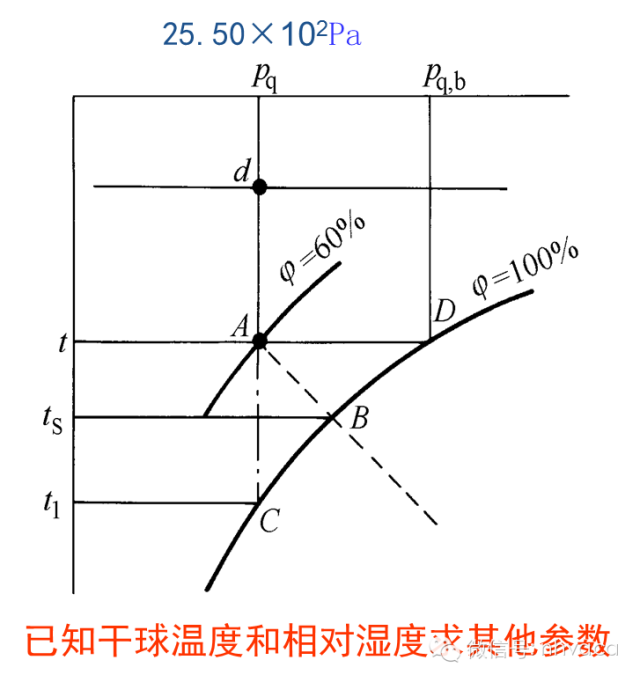

1)在焓湿图上找到30℃等温线与60%等相对湿度线的交点A。

2)由过A点的45°斜线查得其焓为71kJ/kg干，过A点的垂直线查得其含湿量为16.15g/kg干，水蒸气分压力为25.50×10²Pa。

3)过A点作等湿球温度线(其实就是等焓线并以虚线表示)，与饱和线相交于B点。由于饱和线上的干球温度与湿球温度相同，故B点的干球温度也就是B点的湿球温度,也即A点的湿球温度为23.9℃。

4)过A点作等露点温度线(其实就是等含湿量线并以点划线表示)，与饱和线相交于C点。由于饱和线上的干球温度与露点温度相同，故C点的干球温度也就是C点的露点温度，也是A点的露点温度，为21.8℃。
