一台创维32E600F型液晶彩电，伴音正常，灰屏。

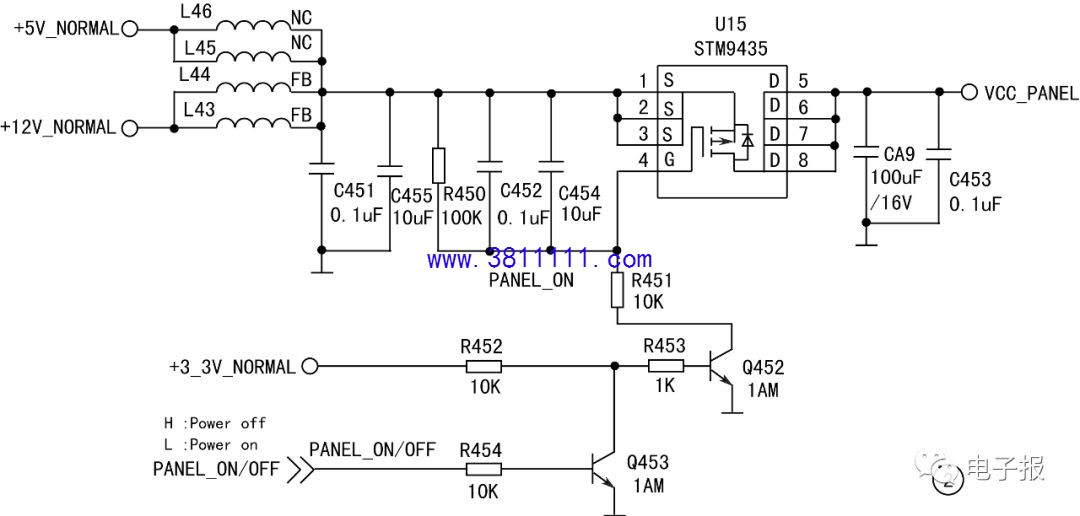

通电试机，背光亮，但无图像、无字符，测得主板上LVDS插座1～4脚的上屏电压为0V，正常值为12V。据此判断，故障发生在主板上的上屏电压形成电路中。上屏电压是12V经P沟道场效应管U15（STM9435）开/关的控制后供给，如图2所示。正常工作时，主芯片输出低电平的PANEL_ON控制电压到Q453基极，Q453截止，Q452饱和导通，U15因G极电压低于S极电压而导通，输出VCC_PANEL电压（该机采用12V）经U15去TCON板。测得U15的1～3脚（输入端）电压为12V，但5～8脚（输出端）电压为0V，表明U2处于截止状态或者其本身已经损坏。接着测量U15的控制端4脚电压接近12V，正常应为低电平（约2V），表明U2处于截止状态。测得主芯片PANEL_ON/OFF端口的电压（主芯片采用BGA封装，可以测量R454连接主芯片一端的电压）在待机时为3.2V，开机时为0V，正常。Q453的b极在待机时为0.65V，开机时为0V，也正常，但Q453的c极在待机和开机时均为0V，正常时待机为0V，开机为0.9V。检查Q453、Q452、R452等均无问题。测量R452左端的电压也为0V，表明R452到3.3V稳压块U2输出端之间线路（包括过孔）不通，用导线连接后试机，故障排除。 |
