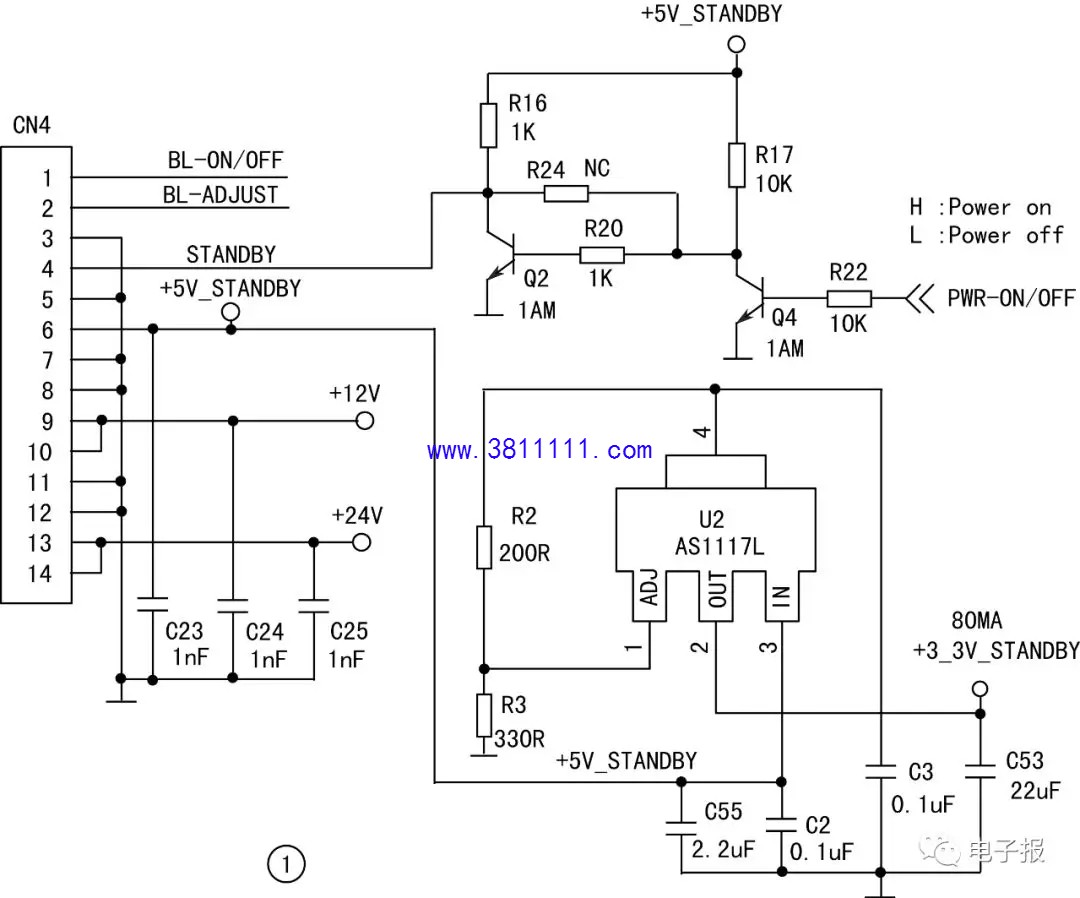

一台创维32E600F型液晶彩电，接通电源后指示灯亮（为红色），但二次不开机。 该机采用5800-A8M500-OP50主板。正常时，通电后指示灯为红色，按遥控器上“开机”键后，指示灯变为绿色，随后背光亮，出现广告画面与声音。实修时，先观察二次开机时指示灯颜色是否变化。经查，二次开机时指示灯始终为红色，不能变为绿色。通电后，测得主板上插座CN4的6脚5V待机电压正常；二次开机后，测得CN4 4脚（STANDBY）开/关机控制端电压一直为0V，不变化，而正常时开机应为高电平，电压值约为3.5V，据此判断故障发生在主板上。 接下来检查主芯片是否输出电源开启控制电压，测得主芯片PWR-ON/OFF端口的电压始终为0V低电平（主芯片采用BGA封装，可以测量R22连接主芯片一端的电压），而正常时待机应为0V，开机应为3.2V左右，说明主芯片没有发出开机指令。相关电路如图1所示。
造成二次不开机的原因主要有：主板上的DC-DC电路不正常；主芯片的供电电压不正常；主芯片的复位电路工作不正常；主芯片的时钟振荡电路工作不正常；总线控制电路工作不正常；软件故障。首先检查主板上DC-DC转换块，发现5VSTB转3.3VSTB变换块U2（AS1117L）2脚输出的电压（标注为+3.3V_STANDBY）只有0.5V，而测量U2的输入端3脚电压为4.9V，正常，说明故障出在U2及其外围元件。检查U2外围元件未见异常，输出端也没有短路现象，估计U2已损坏。更换U2后试机，故障排除。+3.3V_STANDBY不仅为主芯片U100内的MCU供电，而且还为FLASH存储器U103（25Q16BVSIG）供电，此电压异常会导致主板的控制系统无法正常工作。 |
