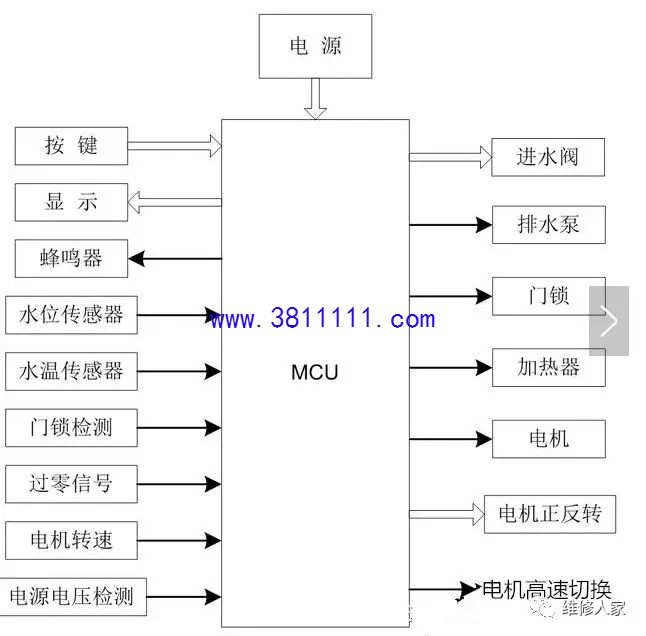

1、滚筒洗衣机程序控制器结构框图

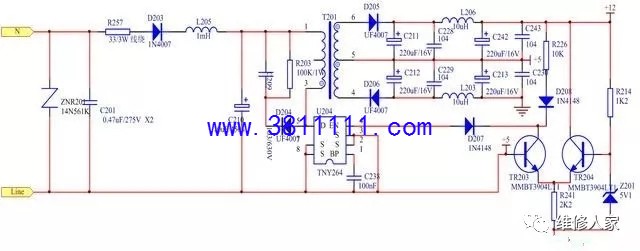

2、滚筒洗衣机开关电源电路

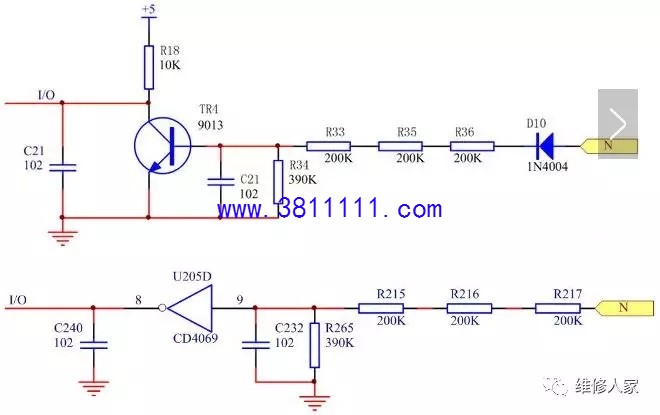

3、滚筒洗衣机过零检测电路

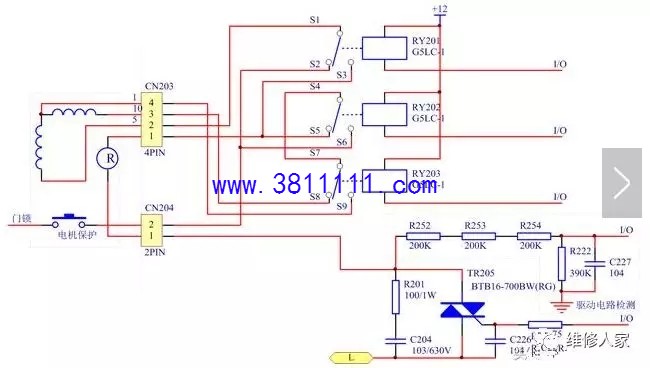

4、滚筒洗衣机电机驱动电路

滚筒洗衣机电机驱动电路

电流从CN204的PIN2将流入经S2，S1到CN203的PIN2，经过两个定子绕组后，再从CN203的PIN3流入，经S8，S7，S4，S5，到CN203的PIN1，再经电机转子到CN204的PIN1，最后经可控硅到L线。如果RY201的触点与S3相连，而RY202的触点与S6相连，此时的电流则从CN204的PIN2将流入经S6，S4，S7，S8到CN203的PIN3，经过两个定子绕组后，再从CN203的PIN2流入，经S1，S3到CN203的PIN1，再经电机转子到CN204的PIN1，最后经可控硅到L线。

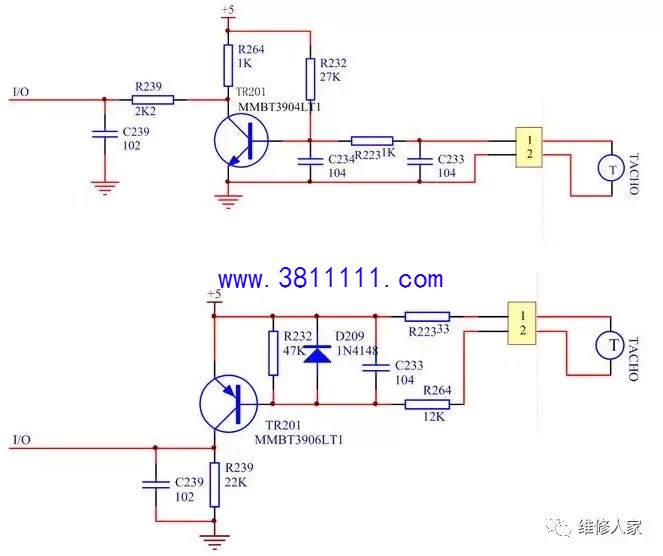

5、滚筒洗衣机电机转速检测电路

6、滚筒洗衣机门锁驱动和检测电路

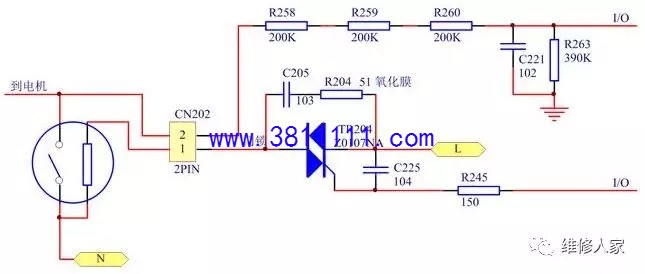

7、滚筒洗衣机门锁驱动和检测电路

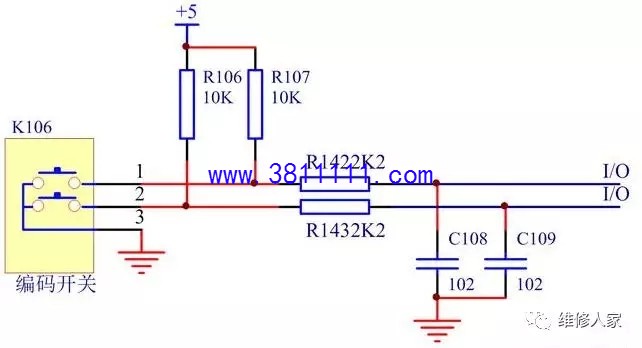

8、滚筒洗衣机编码开关检测电路
