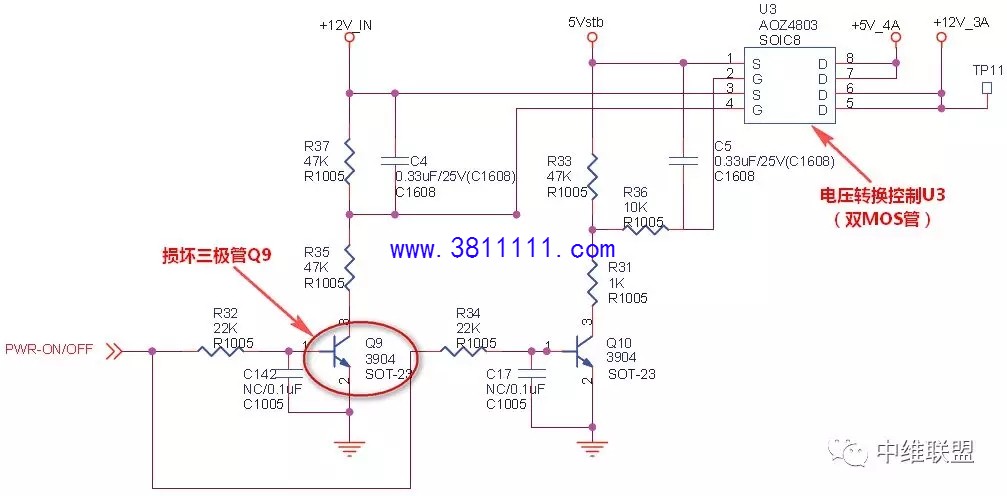

长虹机型：LED39C3000 机芯：LS42S 主板图号：JUC6.690.00071113印制板号：JUC7.820.00066596 故障现象：有图无声 检修流程 01 检查主板插座J1的8～10脚12V_IN电压是否正常； 02 检查主板伴音功放U802的12V_3A电压是否正常； 03 检查伴音功放U802的静音控制电路是否起控； 04 检查伴音功放U802的音频信号输入是否正常； 05 检查伴音功放U802或喇叭是否损坏。 分析与检修 根据“有图无声”这一故障现象，不用置疑地判断应该是伴音电路出问题了。接下来，先检测伴音功放U802（TPA3110D2）的供电滤波电容CA108正端，发现无12V电压，由此说明，“有图无声”故障的确是伴音电路因其没有提供正常的供电造成的。 随后，返路检测电源板输出至主板插座J1的8～10脚电压为12V_IN正常，但为什么检测伴音功放U802的供电滤波电容CA108正端却没有电压？ 难道伴音功放U802的供电支路或芯片本身有短路？但经过检查U802的供电支路和芯片本身并没有发现短路。难道伴音功放U802的12V供电，不是直接来源于电源板（插座）的？ 在此需要说明一点，通常，伴音功放的供电是由电源板直接送入的（12V/24V供电需要在电路增加滤波电容抑制干扰），但对于该LS42S机芯来说，它们之间加装了一块电压转换控制芯片U3（AOZ4803）。 其工作原理为：当主芯片U13（TSUMV69MDS）的103脚输出3.3V高电平的PWR-ON/OFF控制信号，加至Q9的基极时，Q9饱和导通，致使电压转换控制芯片U3的4脚（内部双MOS管栅极G）处于低电平，而U3的3脚（内部双MOS管栅极S）已加入12V_IN电压（来自电源板），通过U3内部双MOS管的控制，在其5、6脚（内部双MOS管栅极D）就输出12V_3A电压，送至伴音功放U802作为其供电。另外，5V_4A电压的产生原理同上，在此就不用赘述了。 不过，通过实际电路检测发现，U3的4脚电压异常为12V高电平，那就不得不说是U3不能正常控制而输出12V_3A电压了。 在排查其电路当中，测得控制三极管Q9的基极电压为3.1V，按理说Q9应该饱和导通，集电极也应为低电平（约0V左右）才对，结果实测却有12V，所以，完全有理由怀疑Q9损坏，最后取下检测的确已开路并更换之，12V_3A供电恢复正常，故障排除。电路故障部位见下图所示：

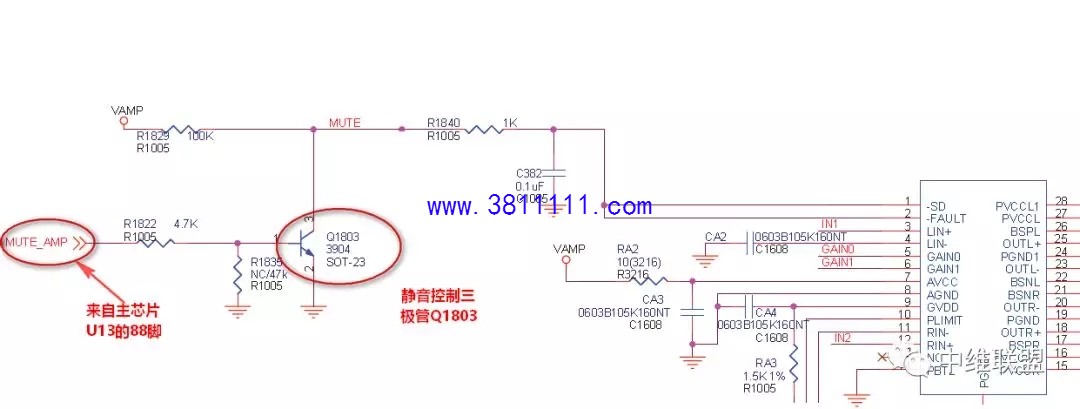

检修点评 在检修无伴音故障时，伴音功放的供电正常与否尤其重要，不管机芯电路设计的供电为电源板直接供给的，还是经过电压转换控制的，都需认真查阅电路图和实际的电路板，加以判断和正常检修。 还有，在实际检修过程中，无伴音故障，除了检查伴音功放的供电正常外，还必须检查静音控制电路是否处于正常状态（正常情况下，MUTE AMP为低电平，控制三极管Q1803截止）见下图所示。这一点，请大家一定要记住哟！
|
