一台海信47E82RD液晶电视有伴音无图像有光栅的维修

一客户送修海信液晶电视，通电看故障，有伴音，光栅，无图像，遂报价橙绿棕。与客户协商明天来拿，客户同意，留下电话号码便乘风而去。

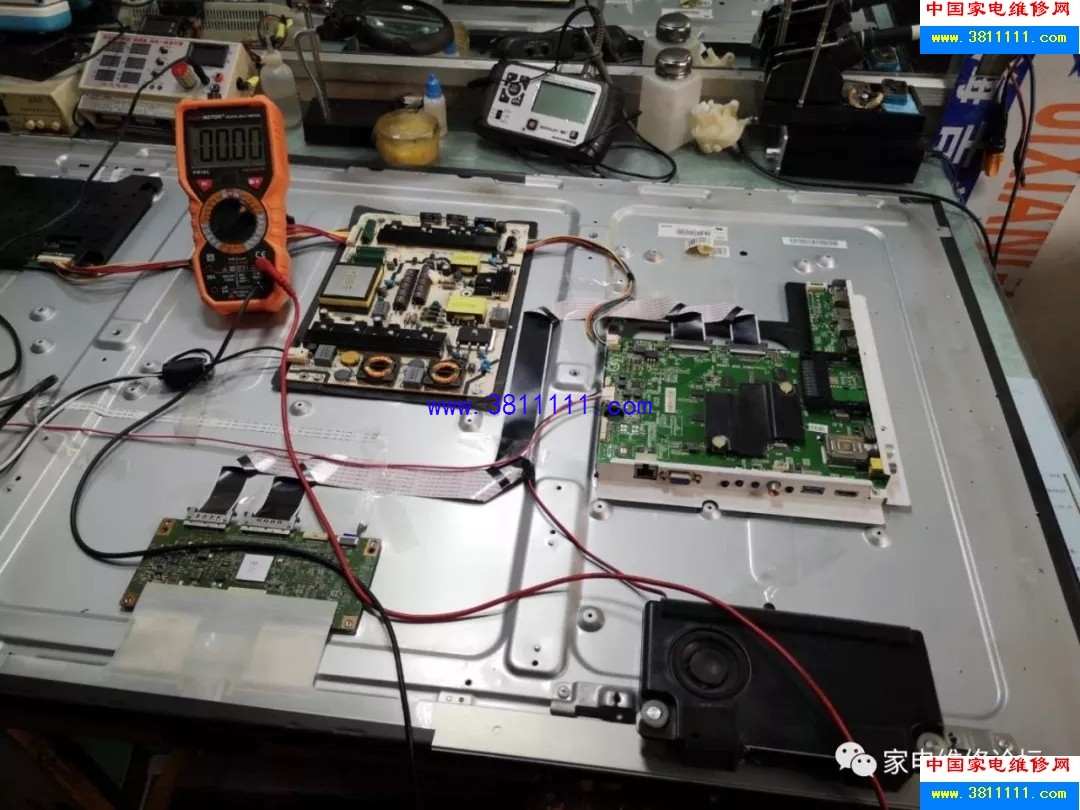

开盖，检修，剥去铁壳，漏出逻辑板，查VGA0V.GHL0V保险两端电压0V.测保险完好无损。给保险外接12V电源，竟然图像出来了，心中不由窃喜。

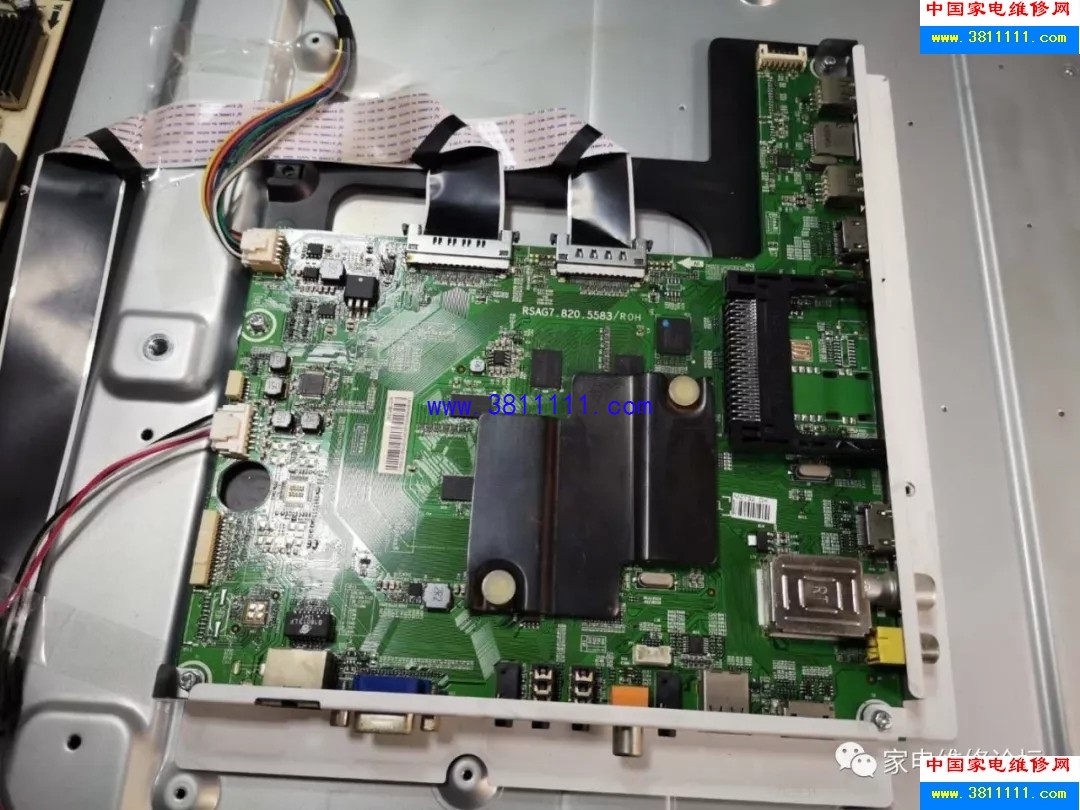

顺腾摸瓜查到主板，发现12V电源是从Q4459出来的，马上去户籍科调出4459的户口资料。原来竟然是一直P沟道的场管，30V6.5A.123脚为D极，4脚为G极，5678为S极。查4脚为4.2V，123脚为12V，而5678却没有12V。看样真凶就是它了。真相大白证据证据确凿，立马抓人归案。手到擒来，将其取下。正充满胜利喜悦之时，不由得又愁上眉梢。手头没有此件，TB虽有，价格也很便宜，但时间耽搁不起啊，跟人客户说好明天取机的，想当年咱也是拿着烙铁闯天下的人，想得天下就不能失信于人啊。

于是，查看资料看能不能找其他件代换，原想找个场管来代换，可手上的场管都是N道沟，没有P道沟的。正在愁云满面之时，忽然一P3203EVG映入眼帘，查其户口，123脚为S,4脚为G，5678为D。耐压值和电流值都差不多，脚位虽一样，但是位置正好相反。不管他了，差不多就好，维修就得活学活用嘛，不能让一泡尿给憋死。于是把心一横，盘他！

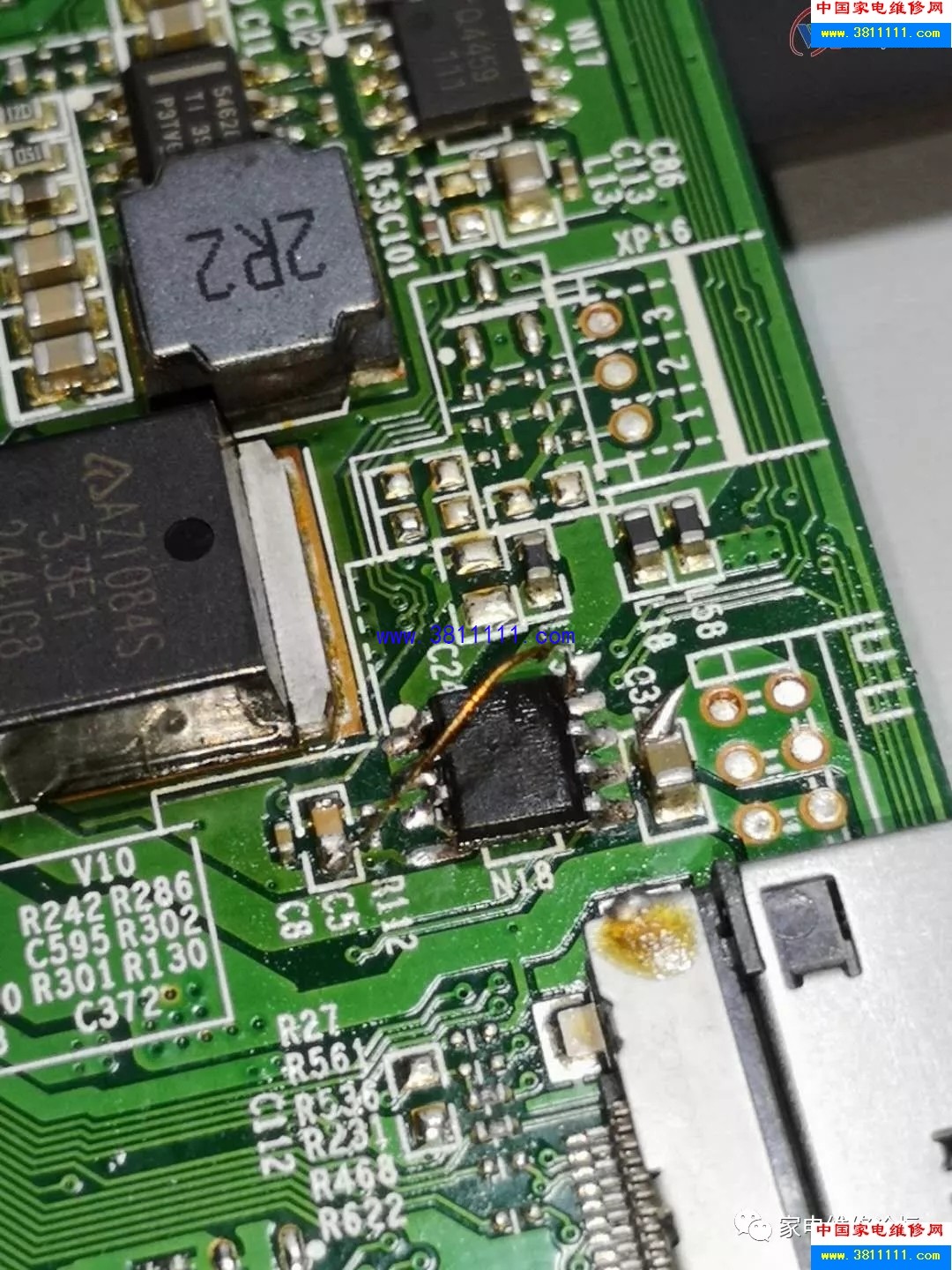

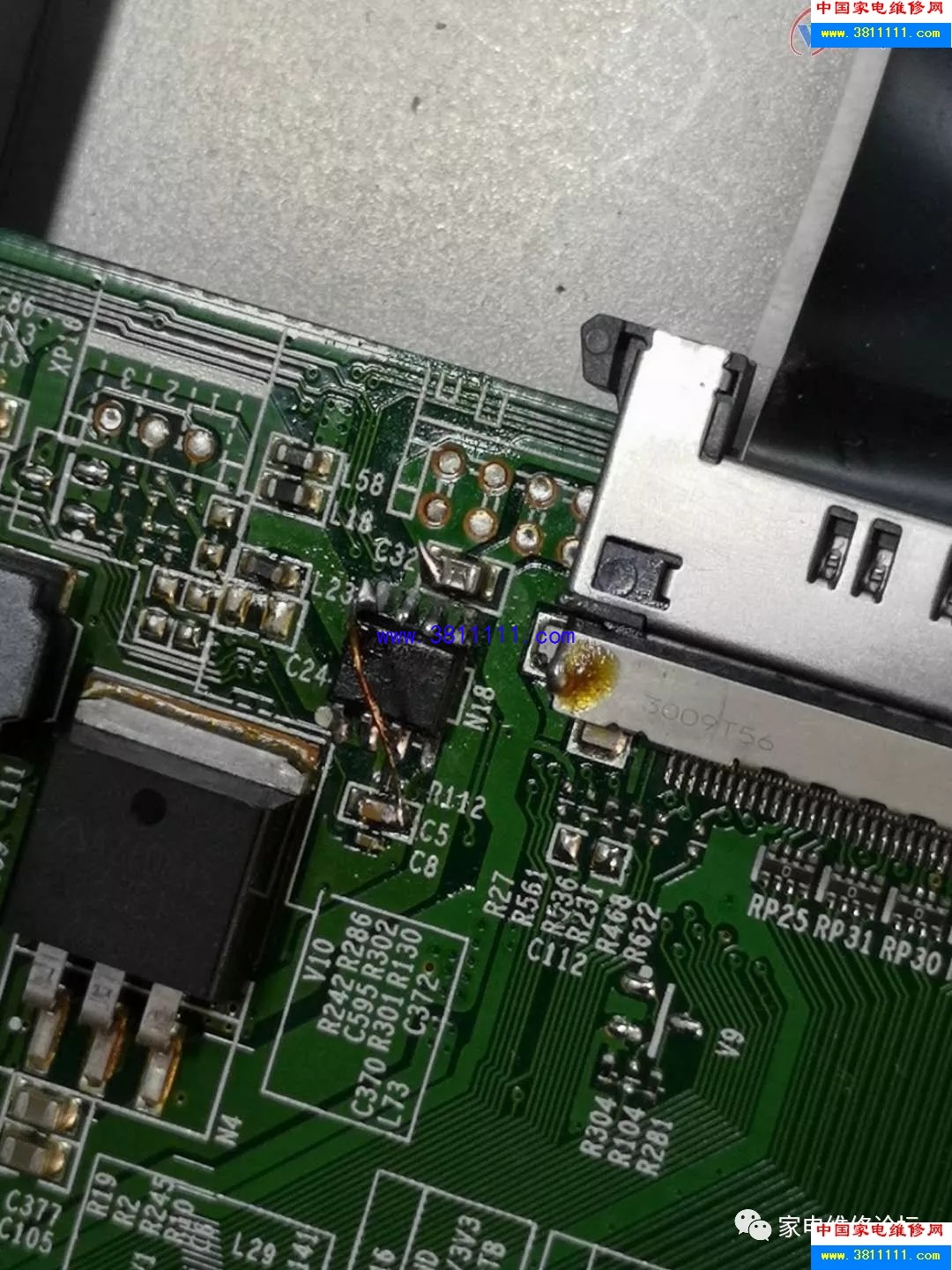

修改管脚，对脚位，连线。（随后上图）忙的不亦乐乎。一袋烟的功夫，大功告成。试机出图像了！那感觉就像大热天来了块雪糕。真是爽歪歪。试机一小会，感觉温度都还正常。上盖，放到外面试机。真是天有不测风云，整上后盖才发现，图像在暗背景下会有一道道的竖条，亮背景下还直看不出来。奶奶的，白忙活了，不会是屏坏了吧，瞬间感觉有块大石头一下压倒我的身上，感觉沉甸甸的，刚要起飞的心一下又掉到地上了。先不管了，时间不早了，该吃中午饭了，休息！梳理一下头绪再说。

吃完中饭，睡足午觉后，感觉精神倍好。来到修理室，再次对其严刑拷打。就不信治不服你！开盖测各处电压均无可疑之处，用手按压主板到逻辑板的排线，发现竖条在变化，不由大喜。随后找来一块薄薄的塑料片剪得大小正合适，压到排线插头处，插上插头，哈哈，故障排除。

煮熟的鸭子终于可以下肚了！
