弱电监控系统中，网线是连接局域网中必不可少的材料，在组建监控弱电系统中，大家都会很重视摄像头，交换机，硬盘录像机，解码器，流媒体服务器等重要设备选型，而对于网线选择不太挑剔，能用就行，这也导致了很多项目验收结束后，会出现很多问题，这里面的很多问题都是跟网线的链路有关，今天我们就一起来聊聊网线的基础知识！

1、网线分类

网线是综合布线系统中最常用的一种传输介质。网线是由4对线8芯组成，每芯都有颜色区分，用于数据传输。它的特点主要是实施方便，价格便宜，可以适用于综合布线系统中多种不同类型的场景。

①按照性能划分

网线根据ISO/IEC 11801标准分类，常用的网线可以分为五类线、超五类线、六类线、超六类线、7类双绞线。

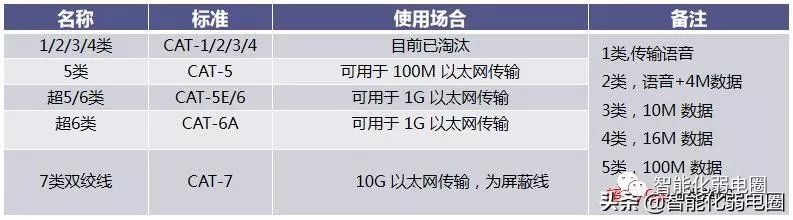

网线规格

五类线：已经被超五类线替代，用于数据传输，最高传输速率为100Mbps，主要用于10BASE-T和100BASE-T的局域网络中。

超类线：具有串扰小，衰减小等特点，比五类线增加近端串音功率和的测试要求，并且具有更高的衰减串扰比、更小的时延误差，性能相对五类线来说得到了很大的提升，最高传输速率为1000Mbps的数据传输，是准千兆以太网中的最低入门门槛。

六类线：六类线相对于超五类线改善了串扰以及回波损耗方面的性能，传输性能远高于超五类线，最适用于千兆以太网的应用。

超六类线：超六类线是六类线的升级版，主要应用于万兆以太网，传输频率为为500MHZ，最大传输速率达到10Gbps，在外部串扰方面有了很大的改善。

七类线：七类线的起步就是屏蔽双绞线，传输频率至少可达600MHZ，传输速率可达10Gbps，用于万兆以太网。

②按照材质划分

网线按照材质划分，可以分为无氧铜，铝线，铜包铝，铜包铁等类型。

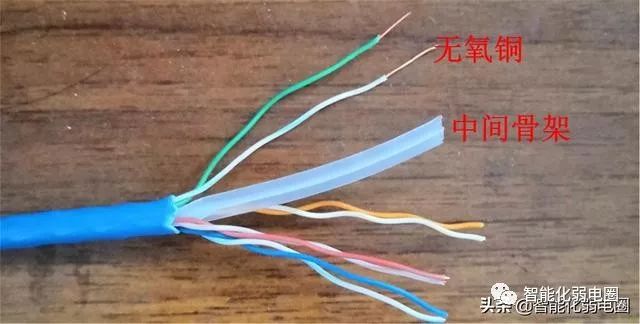

无氧铜网线：无氧铜是最好最优质的网线线材，适用于POE供电，电阻小，可以减少电在传输过程中的损耗。一般监控系统POE供电，首选无氧铜材质的网线。

材质为无氧铜性能最优

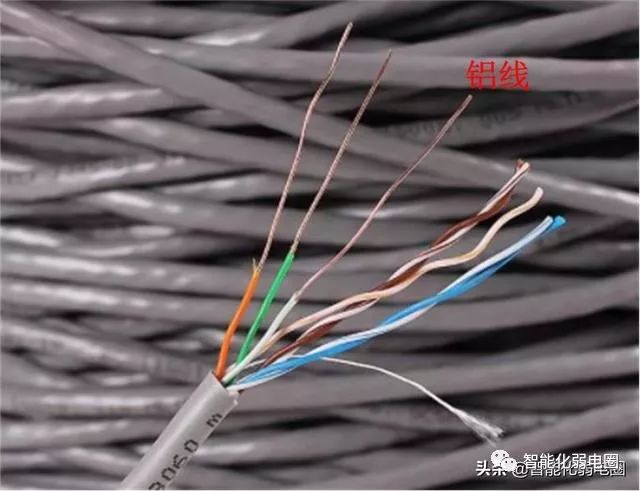

铝线：铝线质量次于无氧铜，但短距离传输没有大的问题，可以用于家庭设备或者小型办公室的设备连接。电阻比无氧铜要大，这类线只适用监控系统中于短距离的POE供电。

材质为铝线的性能次之

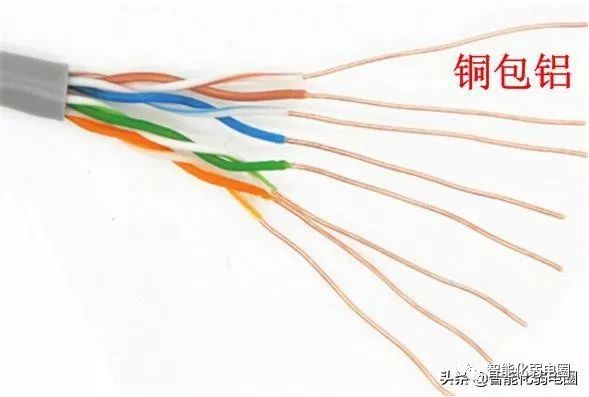

铜包铝：这类网线主要是在铝线外面镀了一层铜，因为趋肤效应，对铝线的导电性能有一定的提升，电阻较大，在弱电监控系统仅适用于短距离POE供电。

铜包铝网线性能一般

铜包铁：在铁线周围镀了一层铜，因为趋附效应，对铁线导电性能有一定的提升，电阻较大，不适用与监控系统中的POE供电。

铜包铁网线性能一般

③按照使用环境划分

在一些电磁干扰较为复杂的环境中，建议使用屏蔽网线，屏蔽网线正是因为它的内部结构可以有效降低外界干扰，使信号能正常传输，同时屏蔽线中的铝箔材料也可以阻断线缆本身的电磁泄露，不会发射干扰信号影响其他线缆的工作，防止信息被窃听，在实际应用中，屏蔽线可以分为单屏蔽网线和双屏蔽网线。

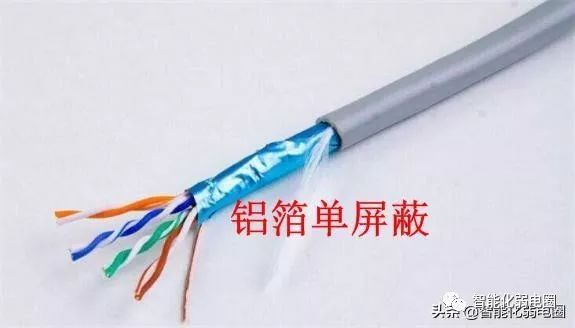

单屏蔽网线

单屏蔽网线内部有一层铝箔包裹，可以有效减少电磁辐射。

单屏蔽网线

双屏蔽网线

双屏蔽的网线在双绞线内部包裹一层铝箔，并有一层金属编织网，适用于高速网络和高保密的信号传输，可以有效减少电磁干扰。

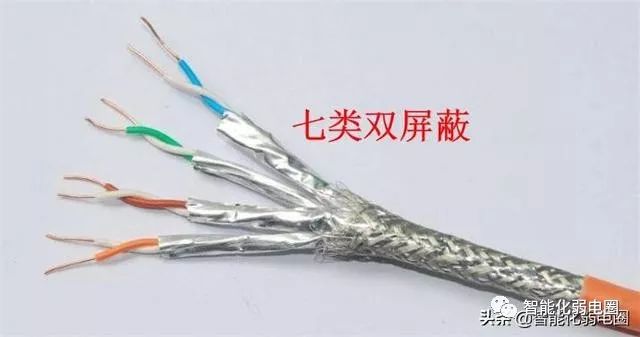

七类双屏蔽
