格力净水机结构及关键零部件介绍。

一、净水机组成简介

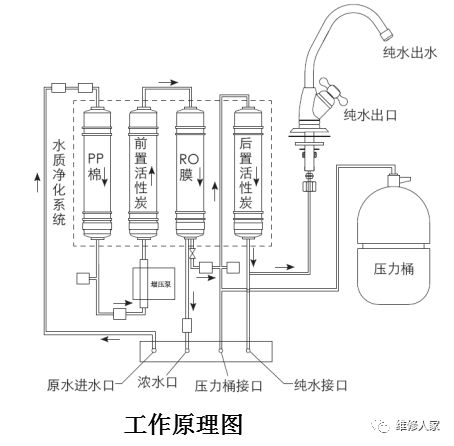

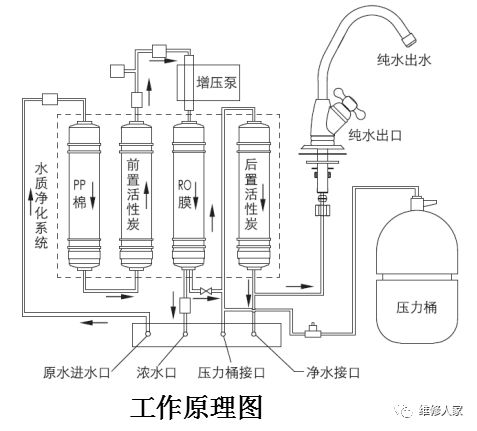

1、厨下RO机：WTE-PW8-5011/5012/5021/5022

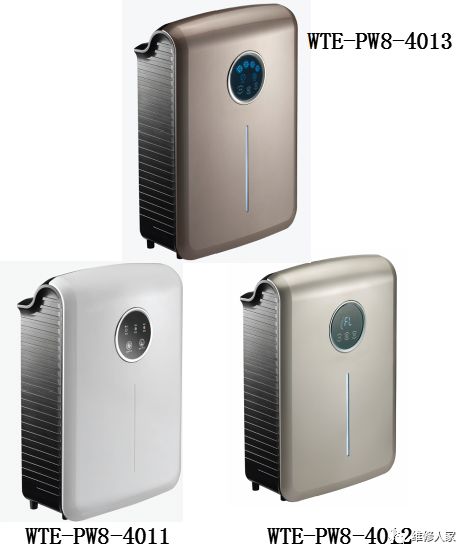

2、壁挂RO机：WTE-PW8-4012/4013

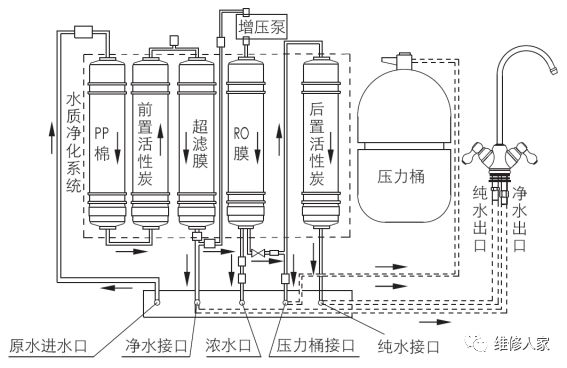

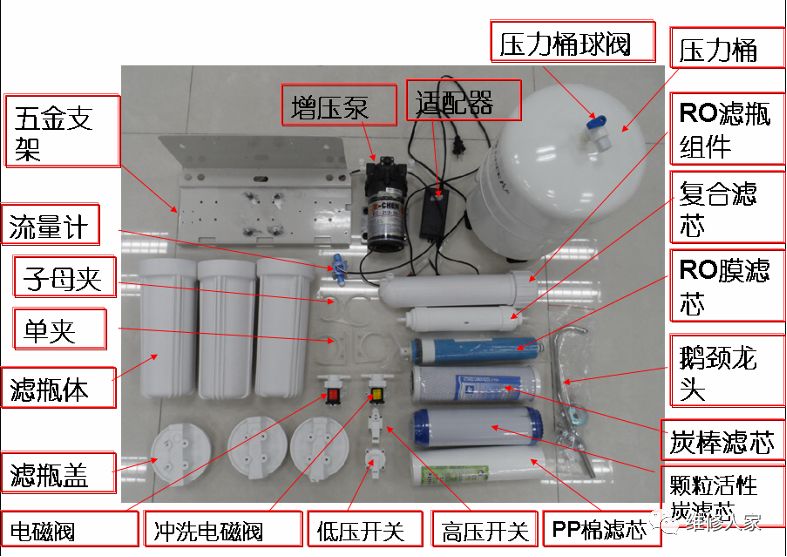

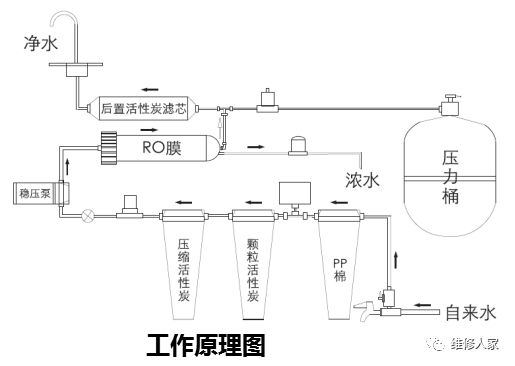

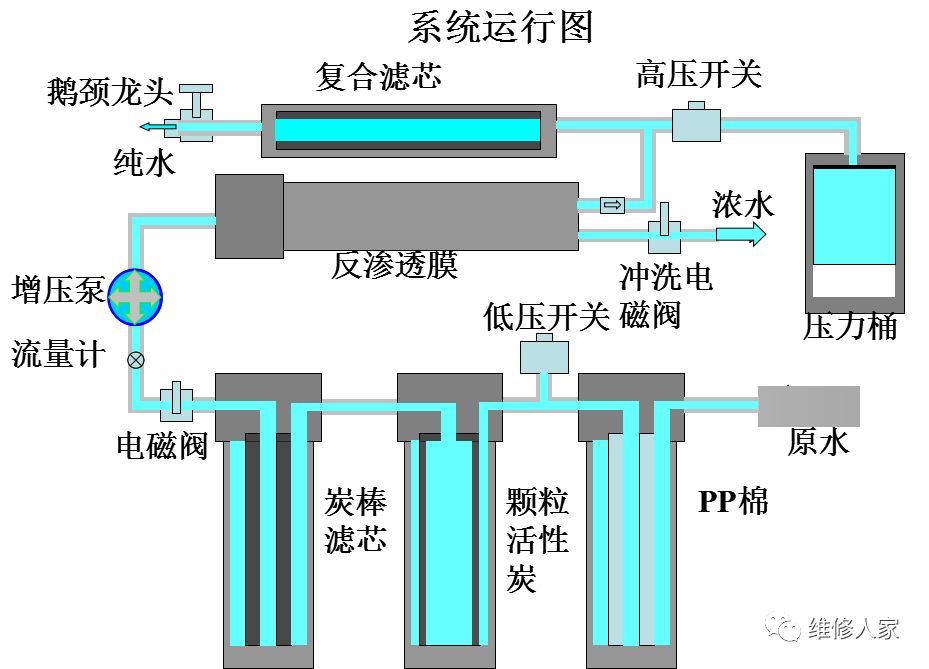

3、反渗透净水机拆解图

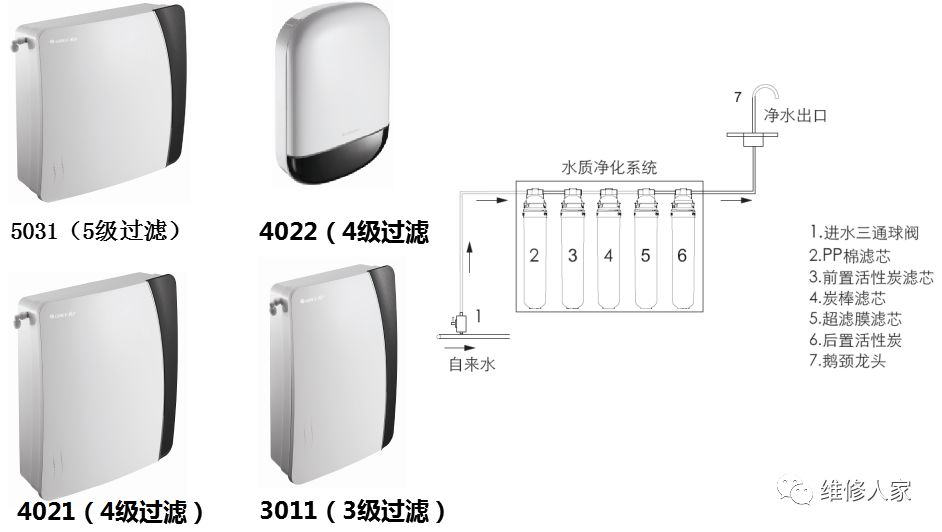

4、壁挂超滤净水机拆解图

二、关键零部件介绍

1、增压泵

为RO膜提供反渗透压，输出压力约为5公斤。

工作电流 ：≤0.8A 、工作电压 ：DC24V

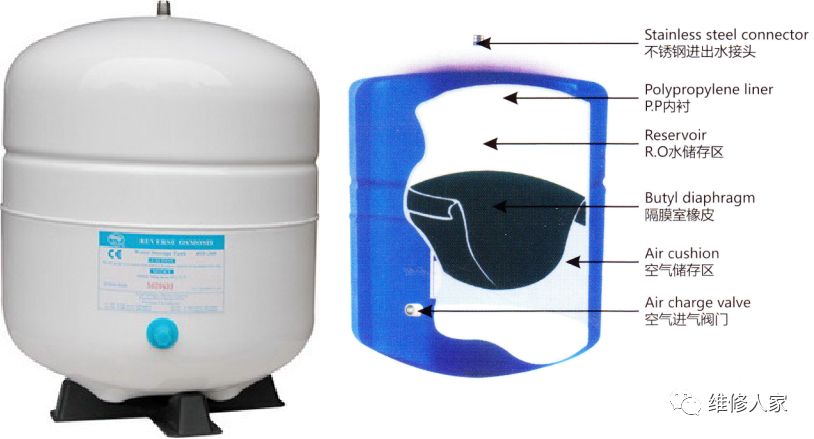

2、压力桶

用于储存经过反渗透过滤出来的纯水，满足用户快速取水用水的需要，储水量7L左右。

3、电磁阀

当电磁阀接线端两端未接通电时，其初始状态是常闭，水流将无法通过；当接线端通电时，其状态为全开，水流便能通过电磁阀。常用于净水机的原水进水控制和超滤净水机的冲洗控制。

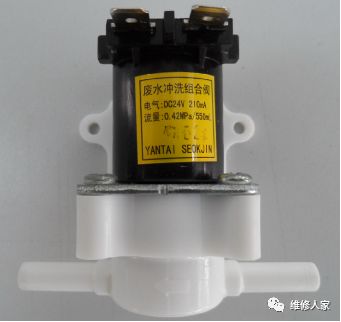

4、冲洗电磁阀

当电磁阀接线端两端未接通电时，其初始状态是半闭，水流仍然能通过，但是水流量被控制，通过控制水流量来维持反渗透膜前压力；当接线端通电时，其状态为全开，水流便能通过电磁阀，经增压泵增压的水便能以高流速冲洗反渗透膜的表面。

5、流量计

又称脉冲计数器，是利用水流使其中的霍尔元件旋转从而产生脉冲信号，用于记录流过的水流量，是实现滤芯寿命提示功能的关键部件，注意该零件具有方向性，如下图所示。

6、低压开关

当水压达到设定值时，接通电源，使机器正常运行；当断水，或水压达不到设定值时，切断电源，使机器停止运行，防止增压泵空转。

7、高压开关

自动控制净水机工作，当净水的水压达到3 Kg/c㎡左右时，切断电源，使净水机停机；净水排出系统（比如打开龙头放水），水压减小，使电源接通，机器重新进入正常制水状态。

压力开关，用于整机节水控制，提高整机制水效率，避免整机频繁低效启动。

8、减压阀

用于保护整机免受水锤的冲击，该零件具有方向性，如下图所示。

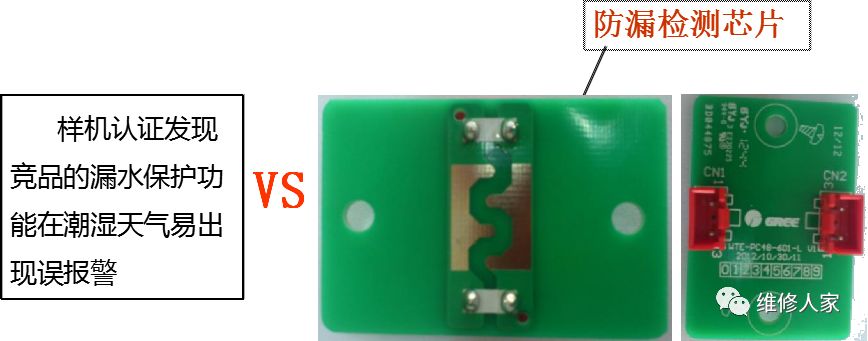

9、精确漏水保护技术

净水机体内水汇集的最低点设置漏水检测板，当净水机出现漏水时，水流到漏水检测板上，漏水检测板可精确检测漏水，并反馈信号净水机控制器，从而让净水机停止制水，并发出漏水警示。
