♪ 长虹机型：65D2000i 机芯：ZLS59G-i-4 电源板型号：HSL60D-4MB 400 故障现象：背光闪一下熄灭1） 检查二合一电源板上电解电容C614正端输出的VLED+背光驱动电压160V是否正常； 2） 检查二合一电源板上电解电容C912正端输出的12V电压是否正常； 3） 检查二合一电源板上PFC电压390V是否正常。 分析与维修
根据“背光闪一下熄灭”这一故障现象，首先检查电源板的背光驱动输出电压，发现刚开机时能升为155V左右，随后急速下降，由此可初步判断应该是背光过流引起保护了。 于是，采用LED测试仪单独检查背光灯条，发现能够正常发光，且进一步检测背光驱动的过流检测保护电路D605～D608、Q605～Q613及背光驱动芯片U601（PF7001），均也未发现有任何问题。 按照常规检修，出现该故障现象，要么就是灯条短路，要么就是背光驱动过流检测保护电路发生故障造成，然而其结果事与愿违。
难道真不是背光驱动的过流检测电路或灯条短路出问题造成？那除此之外，会不会还有其它电压异常引起？单独检查该二合一电源板输出至主板的12.3V电压，发现在开机后有较大波动变化，在随后的PFC电压检测，又发现关机瞬间时该电压只有320V而后也降低，且测量PFC驱动芯片U902（NCP1631）的12脚供电VCC2，也只有10.2V左右，明显偏离正常值12V，致使PFC电压不能稳定输出而达到390V。从而，无法有效控制开关管Q401处于导通和截止交替状态，再通过开关变压器释放能量而感应电动势，输出给背光驱动芯片U601（PF7001）升压电路提供的输入高压90V，最终背光驱动电路不能正常形成 VLED+电压而保护。先来分析一下PFC电压是怎样形成的吧。在待机时，桥式整流滤波电路BD101、C211/C212产生的纹波直流电压300V，通过大电阻R228、R235、R243、R237、R204分压，送给PFC驱动芯片U902（NCP1631）的7脚，作为该芯片的启动电压；
同时，300V电压送至开关变压器T301的7、4绕组并产生电动势，由于互感作用，在2、1绕组感应电压，通过电阻R166/R167限流、二极管D164整流、电容C163滤波后，形成16V左右电压，加到Q162的C极，使Q162饱和导通，而Q176因基极无电压而处于截止状态。
二次开机后，高电平PS-ON信号使开关管Q804饱和导通，光耦N102初级发光二极管发光增强，次级光敏三极管导通量增大，给三极管Q176基极提供电压而导通，形成VCC2电压。PFC驱动芯片U902（NCP1631）的7脚在得到启动电压和12脚的12V（VCC2）供电后，内部开始正常工作，分别从其14（DRV1）、11（DRV2）脚输出驱动脉冲信号，送至驱动管Q202栅极和Q204栅极，使其处于导通和截止状态。
当Q202导通时，在储能电感L203上形成左正右负的感应电动势（导通电流导向：L203-Q202-地），而Q204导通时，在储能电感L204上形成左正右负的感应电动势（导通电流导向：L204-Q204-地）。
随着Q202、Q204的导通电流逐渐增大，其源极的取样电阻R220上的压降也会增大，当U902的9脚（CS）过流检测电压达到关断阀值时，促使内部MOSFET驱动器关闭， Q202、Q204也被关断。
此时， 储能电感L203上的感应电动势开始翻转并释放能量（截止电流导向：Q202-Q206-地），储能电感L204上的感应电动势开始翻转并释放能量（截止电流导向：Q204-Q205-地）
同时，储能电感L203、L204变为左负右正的感应电动势，其感应电压与桥式整流出的300V电压叠加，经二极管D207/D201、D202/D204整流、电容C211/C212滤波，形成PFC（390V）电压。 当储能电感L203和L204释放完能量后，其电流降为零，反馈至U902的16和1脚零电流检测（内部零电流检测比较器的正相输入为低电平） 此时，U902 内部PWM驱动脉冲信号又分别开始从U902的14和11脚输出，送至Q202和Q204的栅极，打开Q202和Q204，这样，PFC电路再次进入下一个工作周期，电路如此循环的工作。 PFC电路分析见下图所示：

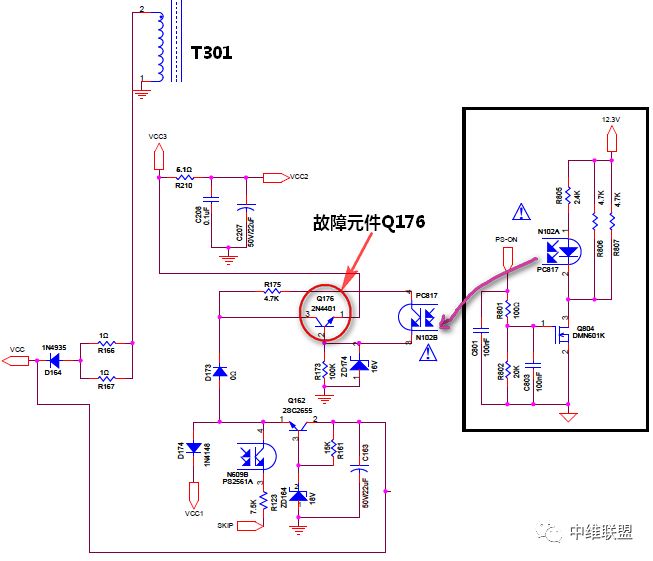

既然前面已分析到PFC驱动芯片U902的12脚供电只有10.2V 且波动，说明其供电电路肯定存在问题。最后，通过检查电压，发现三极管Q176（2N4401）的C:16.34V， B:12.36V，E:10.21V明显异常，在确认外围电路元件正常情况下，果断更换之，PFC电压恢复正常，其它相关电压也正常，故障排除。 故障部位见下图所示：
温馨提示 从该故障的分析与检修过程来看，不是所有“背光闪一下熄灭”的现象都是背光驱动的过流检测电路或灯条短路出问题引起。 当然，出现该故障现象，首当其冲的还是要检查这部分电路或灯条是否存在问题，其次，再根据所测相应电压正常与否来判断故障范围和缘由，只有这样，才能真正锁定故障部位。 您觉得我说得对吗？ END |
