长虹液晶电视电源关键IC引脚功能及实测电压查询手册（六）

2019-5-27 10:06| 发布者: 南召修电视| 查看: 102| 评论: 0

摘要: （紧接上期本版）（连载1、2、3、4、5参见《电子报》第16、17、18、19、20期3版）2）芯片拓扑图19.芯片型号AP4310：为双反激恒流运放IC1）芯片引脚功能2）芯片拓扑图20.芯片型号PF6002：双反击背光驱动IC芯片引脚功 ...

（紧接上期本版）

（连载1、2、3、4、5参见《电子报》第16、17、18、19、20期3版）

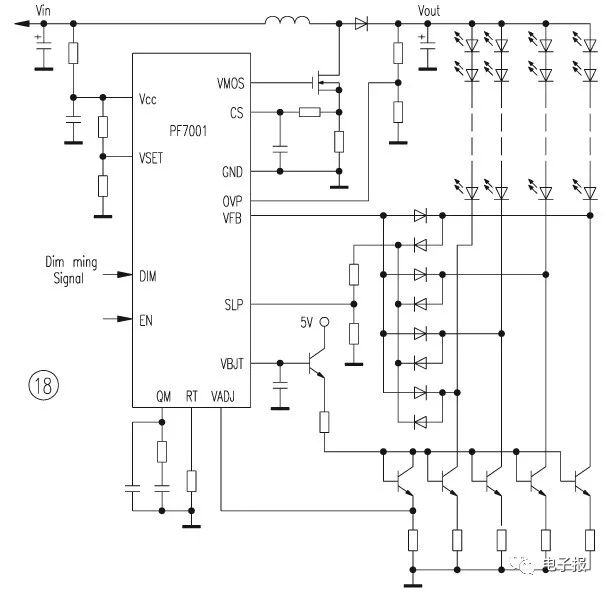

2）芯片拓扑图

19.芯片型号AP4310：为双反激恒流运放IC

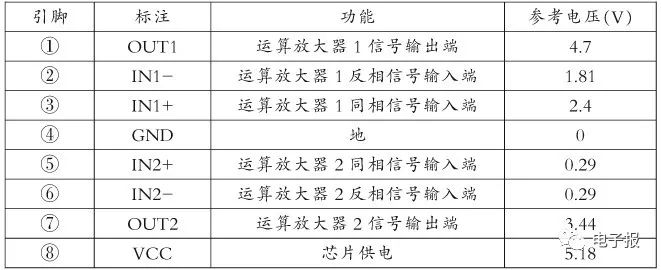

1）芯片引脚功能

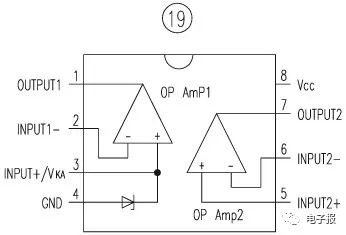

2）芯片拓扑图

20.芯片型号PF6002：双反击背光驱动IC

芯片引脚功能

21.芯片型号FA1A00
