液晶电视维修之液晶屏屏逻辑板和屏坏简易判断及检修。

一、常见屏逻辑板现象与原理

屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的 LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。
逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。

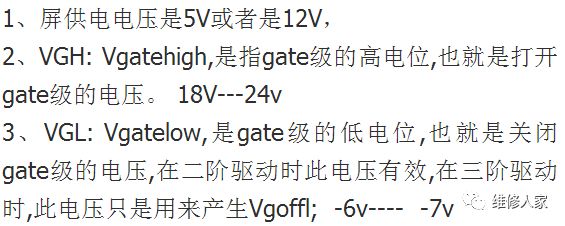

白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压：

VGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V，由屏而定。VGL负7V，它也是由DC---DC变换电路输出的。

液晶LCD屏出现竖线，由于和屏连接的菲林模组是用专业压屏机完成，一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，如果还不能修复那就只能报废，还有部分液晶LCD屏出现竖线是由于屏内电路损坏，这是无法维修的。

一般的故障判断如下：

长虹，康佳等多种机型白屏通病是屏逻辑板上的DC-DC电路坏， 可换DC-DC电路解决， 不用换板即可修复。
采用TPS65161的DC/DC典型电压：

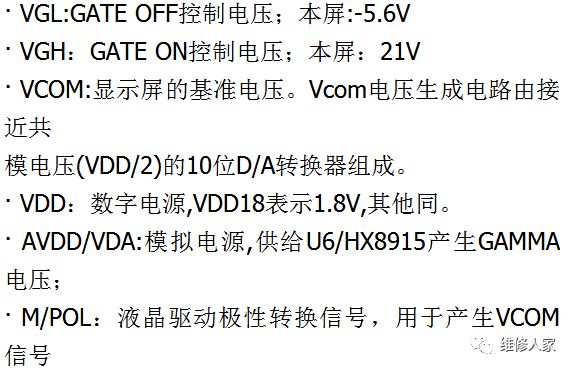

电路主要电压释义

· GVON,GVOFF:VGH时序控制信号，来自于CM1682A第36脚，37脚；
· PWRON，DC/DC转换IC开启信号，来自于CM1682A第33脚；

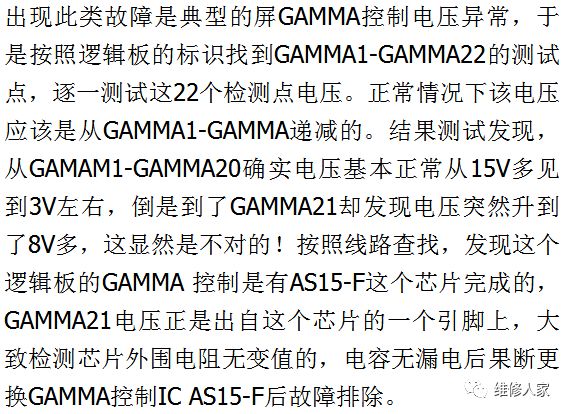

关于伽马校正电路的维修案例（本案例只是说明伽马校正电路维修中的处理，实际工作中不不多见）：
故障现象：开机字符，雪花点一切基本正常，当接上信号后，发现图像在亮的地方有彩色镶边，就像LVDS线接触不良一样！越亮的地方越严重。亮度低的时候，基本看不出来，屏是AU的T370XW02.。
分析与处理：首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50的情况下，画面基本和正常无异，基本看不出故障来了。这说明了故障范围可以排除主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏。于是将LVDS线拔出，在触点上用橡皮仔细插了几遍，再从新固定。开机故障依旧！反复晃动屏线故障也无变化，说明屏线正常。那么故障基本就锁定在屏上，或是逻辑板上了。

在逻辑板上都有很小的一个圆形可调电阻，有的直接在保护的铁壳上有孔可以方便用螺丝刀调节，这个是VREF调整电路，转动这个可调电阻，可以调整vref电压，对应的是屏的色彩变化，非工厂模式不建议调整。
二、不可维修的典型屏坏照片：

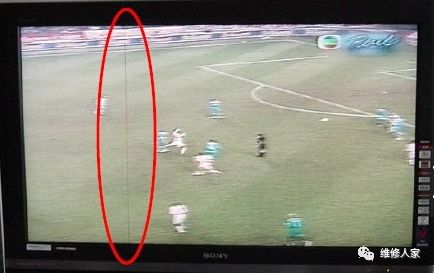

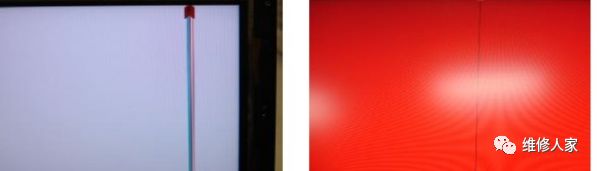

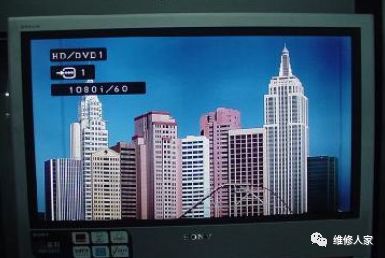

1、垂直线条：一条或多条垂直的线条。

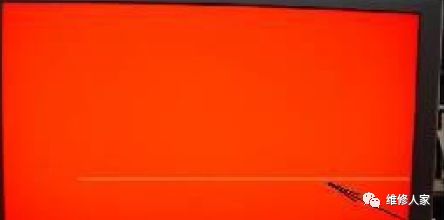

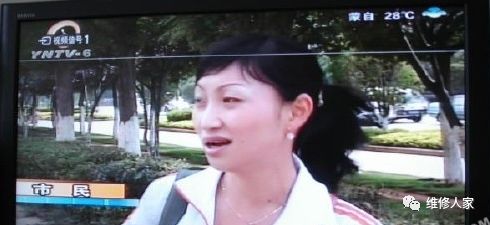

2、水平线条：一条或多条水平的线条。

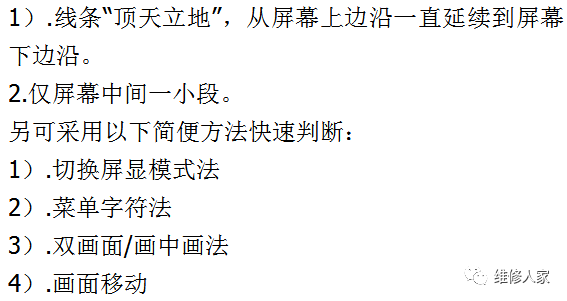

1）.线条从屏幕左边沿一直延续到屏幕右边沿，

2）.仅屏幕中间一小段。

另可采用以下简便方法快速判断：

1）.菜单字符法

2）.双画面/画中画法

3）.画面移动法因为是水平线条，故切换屏显模式法已无法应用

3、阴影：

1）.屏幕角上阴影，

2）.屏幕两侧垂直分布的阴影，

3）.屏幕水平分布的阴影，此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法

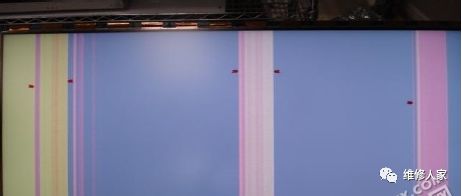

4、垂直色带：

一条或多条垂直的色带，从屏幕上沿延续到下沿，此类现象几乎都是屏坏。另可采用以下简便方法快速判断：

1）.切换屏显模式法

2）.菜单字符法

3）.双画面/画中画法

4）.画面移动法
