长虹机型：32Q1F 机芯：ZLS59G-iP-3 主板图号：JUC6.690.00126862 故障现象：图像倒立第一步：检查主板是否更换错误； 第二步：检查屏是否更换错误； 第三步：检查主板软件是否与屏参信息吻合。 其实这个故障的判断及维修非常简单，按照检修流程分析，要么是主板换错，要么是屏换错，换句话说，就是主板软件与屏参信息不匹配造成图像倒立。 对此，首先确定原主板所配的屏为LG屏，标准模组：M320X14-E1-L，cell型号：LC320DXJ-SFE1，主板软件版本为ZLS59Gi-V1.00005，且该主板机芯同时配置过华星光电（ST3151A05-8）、京东方（HV320WHB-N00）三个厂家屏。 由于该故障现象的产生是更换了不同屏，才出现的图像倒立现象，按常理讲，只要进入维修模式，修改正确的屏参信息即可显示正常，然而，进入维修模式后，屏参无论怎样调整，都无法使图像倒过来显示。此时，维修陷入困境，不知所措。
既然主板软件匹配了三个厂家的屏，为啥调了屏参还是不行呢？那我们还是查找一下“图像倒立”的根源吧。
简单来说，“图像倒立”现象跟使用的显示屏参数有着直接关系，也可以说主板软件必须对应匹配，若出现软件版本和屏参信息不一样的话，轻者出现花屏或图像倒立，重者会出现黑屏现象。再有，除了主板软件与显示屏参数匹配外，还需要屏厂家提供的LVDS格式选择脚的高低电平状态，这也是关系到图像显示正确与否的关键因素之一。下面就来重点说说不同厂家屏的上屏插座中的9脚功能作用吧。从以下两个厂家屏（LG、京东方）的上屏插座的9脚功能得知：LVDS格式选择脚，即不同屏厂家所设置高低电平不一样，也就是该机芯原来主板软件所配LG屏的9脚LVDS选择是低电平，换句话说，采用的是“VESA”格式。那么，由于更换了不同的屏厂家-京东方屏（HV320WHB-N80，虽也是京东方屏，但其的LVDS发送编码时序有所不同，屏参也是不能正常调整过来的），其9脚LVDS选择采用的是“JEIDA”格式，要求该脚为高电平，所以，更换后，图像显示肯定会是倒立的。LG、京东方两种屏的上屏插座各脚位（关注9脚）功能对比见下表所示：

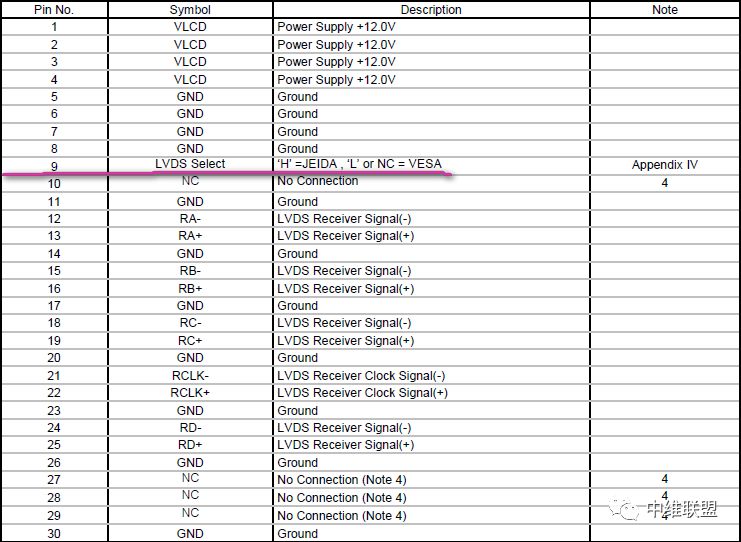

LG屏LC320DXJ-SFE1的上屏插座9脚LVDS格式选择

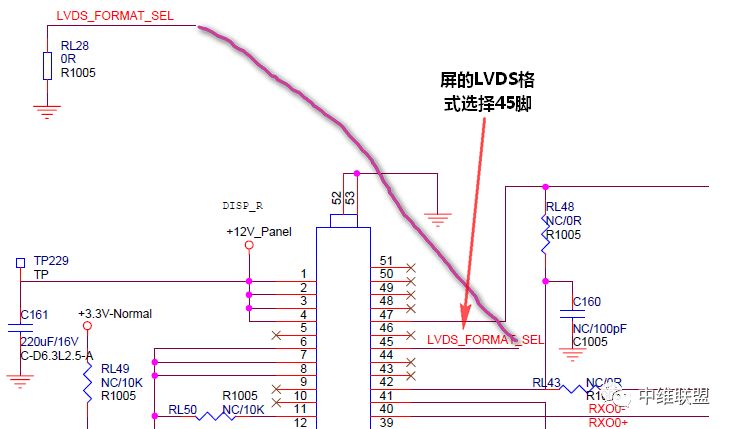

京东方屏HV320WHB-N00的上屏插座9脚LVDS格式选择 由于该故障是因更换了不同厂家屏（原来LG屏，更换华星光电屏）而出现的图像倒立现象，所以，首先还是进入维修模式，但无论怎样进行屏参调整，始终故障依旧。 对此，参照前面的分析，看来只有通过改变LVDS格式的屏地址电阻方式才能解决。最后直接去掉屏地址电阻RL28（0Ω），图像显示一切正常，故障排除。屏地址电阻见下图示：
虽然该故障看似简单，但也不要麻痹大意，在分析检修该故障时，首先要搞清楚到底是屏参错误，还是更换的软件有问题，再者就是即便同一厂家屏，因其LVDS信号时序编码不同，也会造成图像倒立的。 一般正常情况下，若通过进入维修模式修改屏参，仍然出现图像倒立或花屏现象，就需检查一下上屏插座的LVDS格式选择脚（不同厂家屏的LVDS格式选择存在脚位差异）是处于高电平还是低电平状态，据此，再通过修改屏地址电阻，来适应不同厂家屏LVDS格式的需求，从而，就会很快排除故障的。 |
