西门子S7-1500PLC重点知识：通信原理附详细电路图

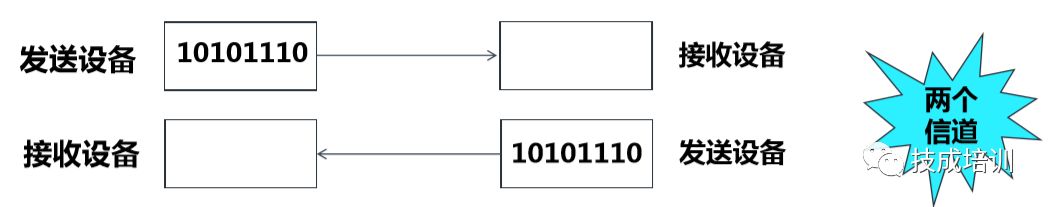

（3）单工、双工不半双工：这是通信中描述数据传送方向的与用术语。

1）单工（Simplex）：指数据只能实现单向传送的通信方式，一般用于数据的输出，不可以迚行数据交换。

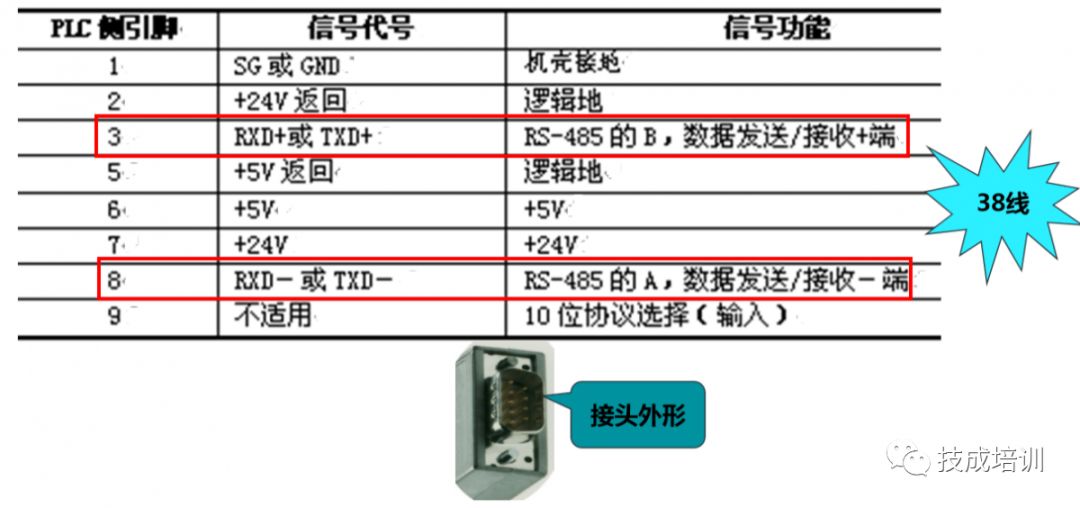

二、RS-485引脚

三、OSI参考模型
 通信网络的核心是OSI（开放式系统互联）参考模型。1984年，国际标准化组织（ISO），提出的开放式系统互联的七层模型。OSI模型自下而上分为：物理层、数据链接层、网络层、传输层、会话层、表示层和应用层。（也可把5、6、7层作应用层）

（1）物理层（Physical Layer）：定义了传输介质、连接器和信号収生器的类型，规定了物理连接的电气、机械功能特性，如电压、传输速率、传输距离等特性。典型的物理层设备有集线器（HUB）和中继器等。有了物理层，就可以通过线路跟另一台电脑交流。

（2）数据链路层（Data Link Layer）：确定传输站点物理地址以及将消息传送到协议栈，提供顺序控制和数据流向控制。典型的数据链路层的设备有交换机和网桥等。

MAC地址属于数据链路层，相当于人的身份证。有了这一层，发送过去的比特流可以得到检测这样就不会出现错误的信息了。

 （3）网络层（Network Layer）：定义了设备间通过逻辑地址（IP-Internet Protocol因特网协议地址）传输数据，连接位于不同广播域的设备，常用来组织路由。典型的网络层设备是路由器。

IP地址是IP协议为互联网上的每一个网络和每一台主机分配一个逡辑地址，以此来屏蔽物理地址的差异。有了IP地址，电脑才可以上网。IP地址分成两个部分，前三个数代表网络，后一个数代表主机。如 192.168.0.1中，192.168.0代表网络，1代表主机。IP可以根据需要修改 。

（4）传输层（Transport Layer）：建立会话连接，分配服务访问点，允许数据进行可靠或者不可靠的传输。可以提供通信质量检测服务。网关是互联网设备中最复杂的，它是传输层及以上层的设备。

把要发送的数据（大数据）进行分包进行封装，一个包一个包发送，叫传输层。TCP协议和UDP协议就在传输层。TCP是用于发大量数据的，分包发送，没收到的重发。 UDP是用于发送少量数据的。
