格力模块机E3故障的维修方法，针对格力D系列和E系列模块机进行编制

本文针对格力D系列和E系列模块机进行编制，涉及机型包括：

D系列：LSQWRF65M/NaD、LSQWRF80M/NaD、LSQWRF130M/NaD、LSQWRF160M/NaD

E系列：LSQWRF65M/NaE、LSQWRF80M/NaE、LSQWRF130M/NaE、LSQWRF160M/NaE

附图均以LSQWRF130M/NaE为例，其他机型按具体情况进行检查。商用暖冷一体机和热回收模块机排查时，本文仅作参考。

排查前请查看手操器中的历史故障，作为检查判断的依据，为保证排查过程顺利进行，请严格按照规定的步骤和要求进行检查，仔细核对机组状态，以防出现误判或漏判，不仅延长维修周期，甚至导致异常重复出现。在排查过程中，切记注意安全，避免出现擦伤或冷媒冻伤的情况。另外，凡涉及带电器件的检查（除测量压缩机和风机电流外）均需断开电源，以防触电。

1.1、开机前检查

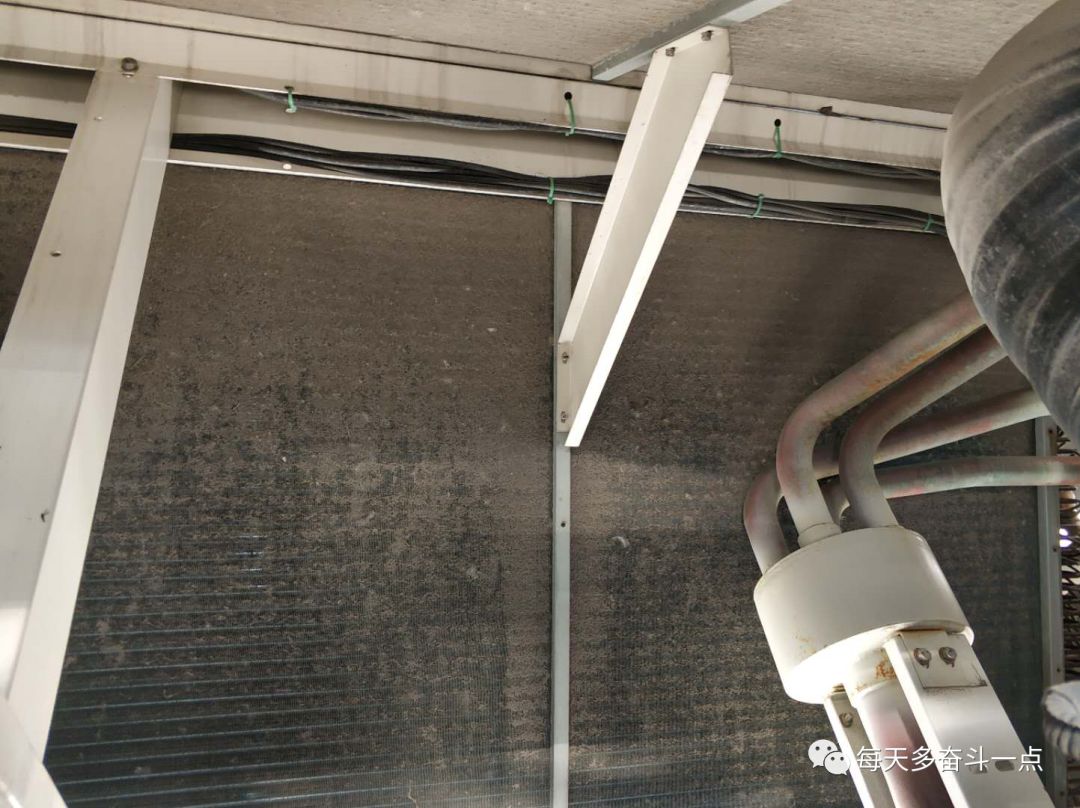

①观察机组周围是否有障碍物，检查翅片是否出现严重脏堵；

异常处理：移除机组周围障碍物，用水冲洗出现脏堵的翅片。

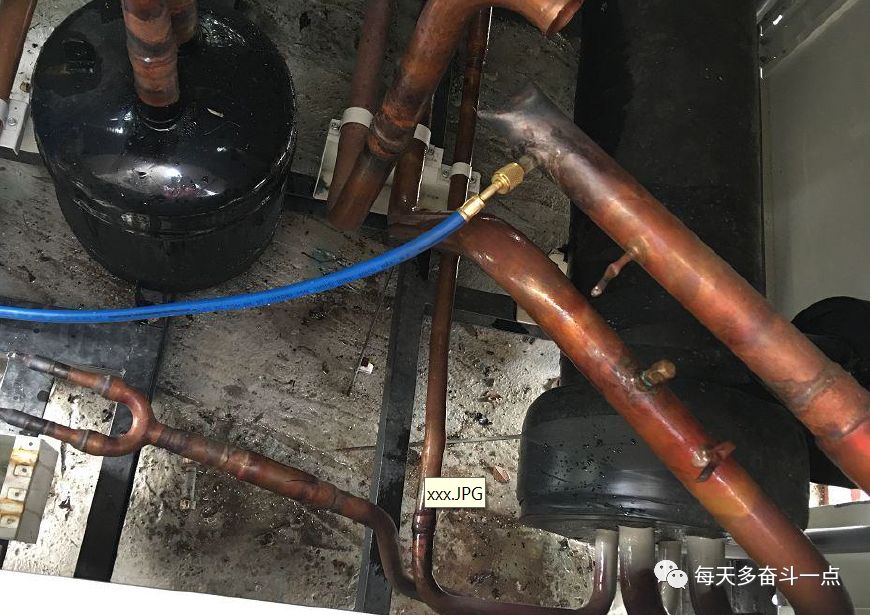

②按下注氟嘴阀芯，检查系统中是否有冷媒；

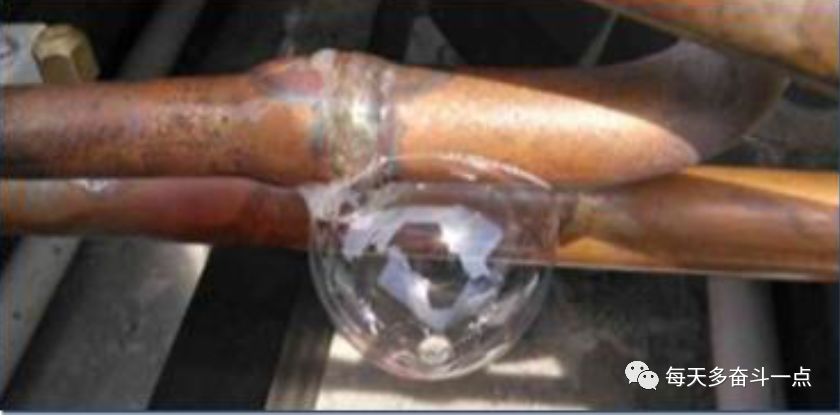

异常处理：检查各组件上是否存在油污，若有则可确定冷媒泄漏大致位置，然后向系统中充注氮气，用肥皂水检查泄漏的具体位置，最后通过补焊或换管斱式进行处理。

对于壳管检查，可封住壳管进出口连接管，通过注氟嘴向壳管内部充注氮气至1MPa以上，然后保压1h。

若压力下降超过0.2MPa，可确定壳管内部泄漏，并根据系统中是否进水采取丌同的维修斱案：
若系统未进水，只更换壳管；

若系统已进水，需更换壳管、压缩机、气分、四通阀和电子膨胀阀，并清理干净所有系统管路，包括翅片换热器所有分路。

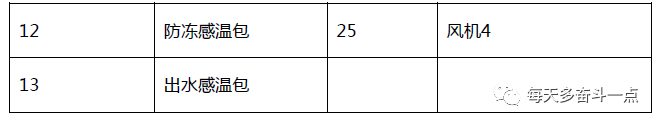

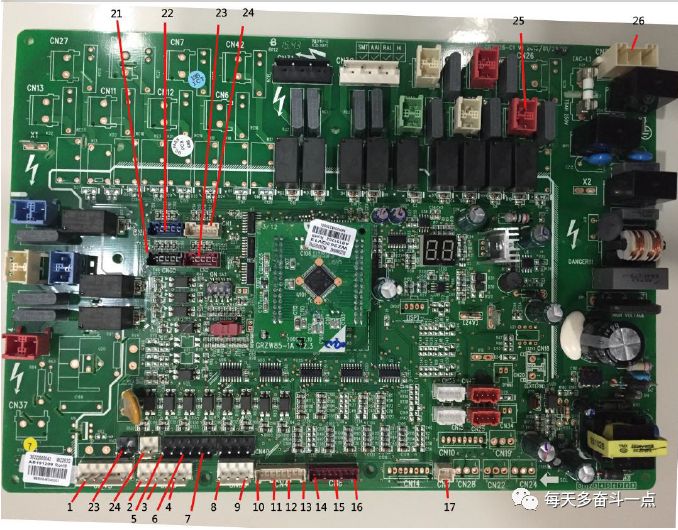

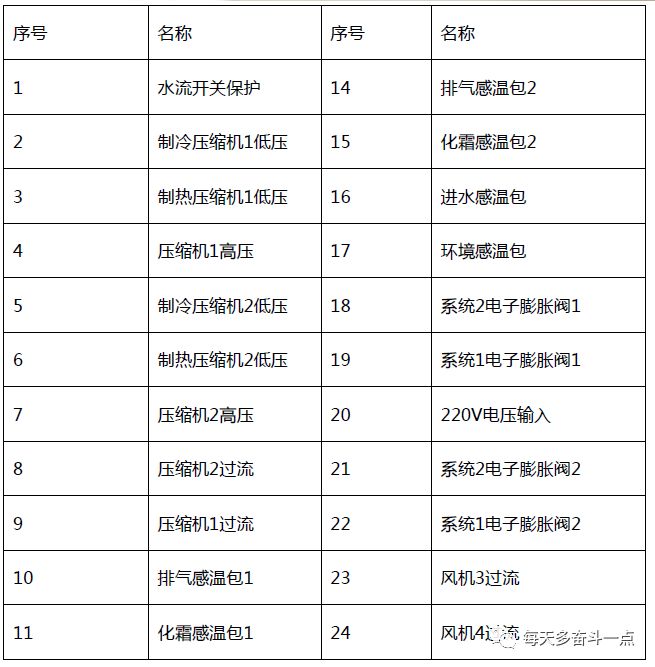

③对于系统一低压保护，拔下CN16端子，将万用表调至欧姆档，分别测量76号和77号线（制热模式）、78号和79号线（制冷模式）之间的阻值。

对于系统二低压保护，拔下CN17端子，将万用表调至欧姆档，分别测量82号和83号线（制热模式）、84号和85号线（制冷模式）之间的阻值。

注：其他机型需根据各自的线路图进行检查。

若显示接通，则低压开关及接线完好；
若显示断开，则需剪开低压开关进出线，直接测量低压开关进出线之间的阻值：断开则表明压力开关异常，接通则需检查接线部分是否断开或松脱。

异常处理：对断开或松脱的接线进行处理，更换出现异常的低压开关。

1.2 运行时检查

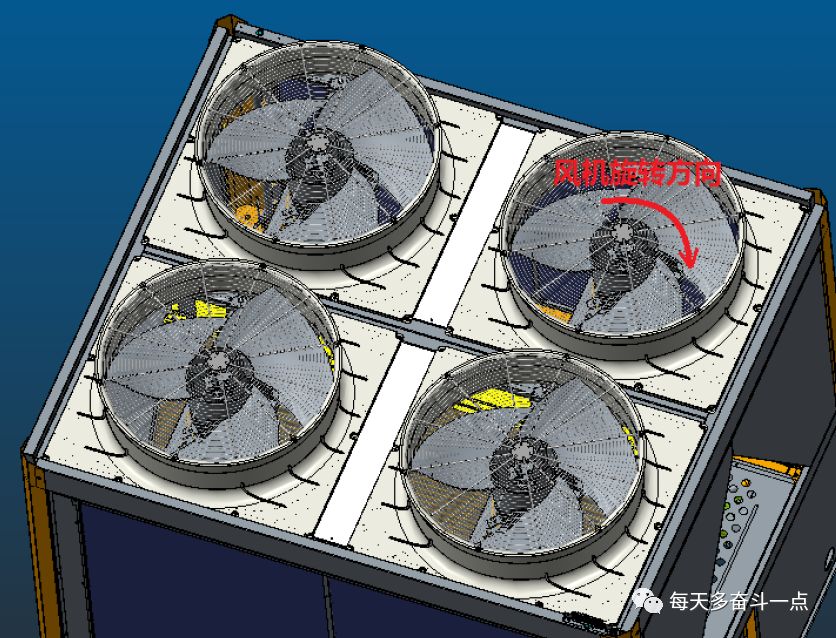

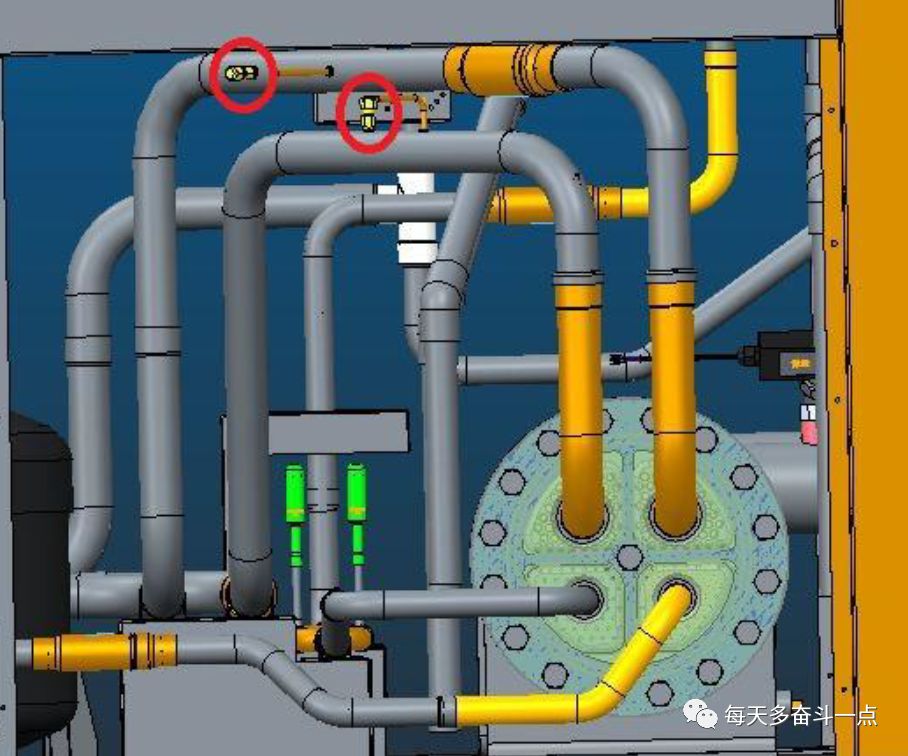

①在不同系统高、低压侧的注氟嘴均接上压力表，然后清除故障并开机，检查风机运行是否正常；

异常处理：对风机接线断开或松脱部分进行处理，对内部异常风机进行更换。
②检查电子膨胀阀动作是否正常，详细斱案见或者舰队！
③检查壳管是否出现串气，详细方案见《格力售后是这样为你清洗挂机的！请监督！（视频）》；
④压缩机开机1min后，对比不同系统压力表的数据，若报低压保护的系统高压、低压均远低于正常系统，则可向压力低的系统采取少量多次的方式添加冷媒，直至排气温度基本相同。

⑤检查水系统流量，详细斱案见《格力柜机怎么清洗？厂家制作(视频）》”。

1.3 若以上内容排查时均未发现异常，则更换主板，然后开机确认机组运行是否恢复正常。
