2.动作

在功能表图中，命令(Command)或称动作(Action)用矩形框文字和字母符号表示，与对应步的符号相连。一个步被激活，能导致一个或几个动作或命令，亦即对应活动步的动作被执行。若某步为非活动步，对应的动作返回到该步活动之前的状态。对应活动步的所有动作被执行，活动步的动作可以是动作的开始、继续或结束。若有几个动作与同一步相连，这些动作符号可水平布置，也可垂直布置。

3.有向连线

有向连线将各步按进展的先后顺序连接起来，它将步连接到转换，并将转换连接到步。有向连线指定了从初始步开始向活动步进展的方向与路线。有向连线可垂直或水平布置。为了使图面更加清晰，个别情况下也叫用斜线。在功能表图中，进展的走向总是从上至下、从左至右，因此有向连线的箭头可以省略。如果不遵守上述进展规则，必须加注箭头。若垂直有向连线与水平有向连线之间没有内在联系，允许它们交叉，但当有向连线与同一进展相关时，则不允许交叉。在绘制功能表图时，因图较复杂或用几张图表示有向连线必须中断，应注明下一步编号及其所在的页数。

4.转换

在功能表图中，生成活动步的进展是按有向连线指定的路线进行的，进展由一个或几个转换的实现来完成。转换的符号是一根短画线，与有向连线相交，转换将相邻的两个步隔开。如果通过有向连线连接到转换符号的所有前级步都是活动步，该转换为“使能转换”，否则该转换为“非使能转换”。只有当转换为使能转换且转换条件满足时，该转换才被实现。某转换实现，所有与有向连线和相应转换符号相连的后续步被激活，而所有与有向连线和相应转换符号相连的前级步均为非活动步。

5. 转换条件

转换条件标注在转换符号近旁，转换条件可以用3种方式表示。

（1）文字语句：b、c触点中任何一个闭合，触点a同时闭合。

（2）布尔表达式：a(b+c)。（3）图形符号：

所谓转换条件是指与该转换相关的逻辑变量，可以是真(1)，也可以是假(0)。如果逻辑变量为真，转换条件为“l”，转换条件满足；如果逻辑变量为假，转换条件为“0”，转换条件不满足。只有当某使能步转换条件满足时，转换才

功能表图的基本结构

功能表图的基本结构：单序列结构、选择序列结构、合并序列结构

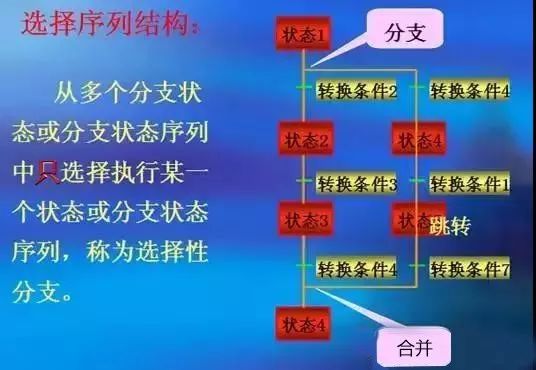

选择序列的开始称为分支，转换符号只能标在水平线之下，每个分支上必须具有一个或一个以上的转换条件，且具有优先级。

选择序列的结束称为合并，几个选择序列合并到一个公共序列时，转换符号只能标在水平线之上。

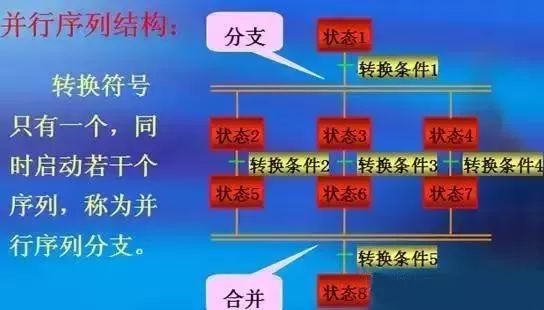

并行序列用双水平线表示，转换符号在双水平线之上，为公共转换条件。

并行序列的结束称为合并。转换符号在水平线以下，当双水平线之上的所有前级都处于活动状态时，且转换条件成立，则下一步被激活。同时所有前级步都变为不活动步。

绘制原则及注意事项

1.控制系统功能图的绘制必须满足以下规则。

(1)状态与状态不能相连，必须用转移分开。

(2)转移与转移不能相连，必须用状态分开。

(3)状态与转移、转移与状态之间的连接采用有向线段，自上向下画时，可以省略箭头。当有向线段从下向上画时，必须画上箭头，以表示方向。

(4)一个功能图至少要有一个初始状态。

2.注意事项

（1）顺控指令仅对元件S有效，顺控继电器S也具有一般继电器的功能，所以对它能够使用其他指令。

（2）SCR段程序能否执行取决于该状态器(s)是否被置位，SCRE与下一个LSCR之间的指令逻辑不影响下一个SCR段程序的执行。

（3）不能把同一个S位用于不同程序中，例如：如果在主程序中用了S0．1，则在子程序中就不能再使用它了。

（4)在SCR段中不能使用JMP和LBL指令，就是说不允许跳入、跳出或在内部跳转，但可以在SCR段附近使用跳转和标号指令。

（5）在SCR段中不能使用FOR、NEXT和END指令。

（6）在状态发生转移后，所有的SCR段的元器件一般也要复位。如果希望继续输出，可使用置位/复位指令。

（7）在使用功能图时，状态器的编号可以不按顺序编排。

用SCR指令的顺序控制梯形图设计方法

单序列顺序功能图的编程

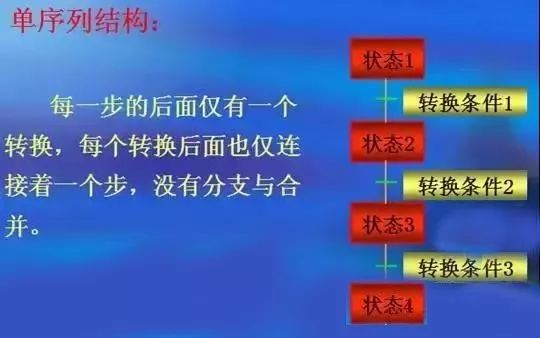

这是最简单的功能图，其动作是一个接一个地完成的。每个状态仅连接一个转移，每个转移也仅连接一个状态。如图示为单流程的功能图、梯形图和语句表。

选择序列编程

在生产实际中，对具有多流程的工作，要进行流程选择或者分支选择。即一个控制流可能转入多个可能的控制流中的某一个，但不允许多路分支同时执行。到底进入哪一个分支，取决于控制流前面的转移条件哪一个为真。

并行序列编程

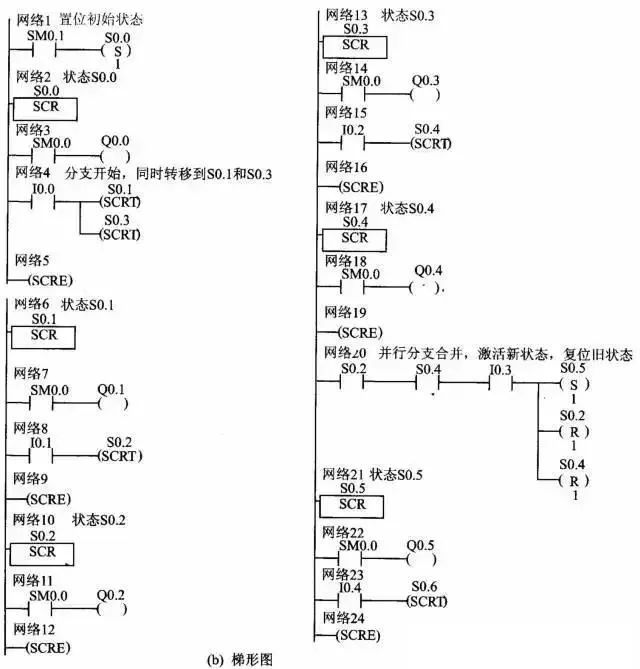

在许多实例中，一个顺序控制状态流必须分成两个或多个不同分支的控制状态流，这就是并行分支。当一个控制状态流分成多个分支时，所有的分支控制状态流必须同时激活。当多个控制流产生的结果相同时，可以把这些控制流合并成一个控制流，即并行分支的连接。在合并控制流时，所有的分支控制流必须都是完成了的。这样，在转移条件满足时才能转移到下一个状态。并行顺序一般用双水平线表示，同时结束若干个顺序也用双水平线表示。
