安装室外无线网桥，你需要注意这七点

有一些朋友反映安装无线网桥时会出现一些问题，要么信号不好，要么就是供电不稳定等等，那我们我们今天来看下无线网桥安装注意事项。

    由于所有网桥设备均采用POE供电，因此正确连接POE供电盒、无线网桥、IP摄像机等设备极其重要；网桥设备均采用室外防雨防尘设计，在网线接头部分要做好相应的防水防尘处理。

    1、做好防雨防尘、绝缘处理。网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理，网线与网桥的接头部分一般需要裹二到三层防水胶布，尽量不要让水晶头外露；网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布；所有电源接头部分尽量做好绝缘处理。

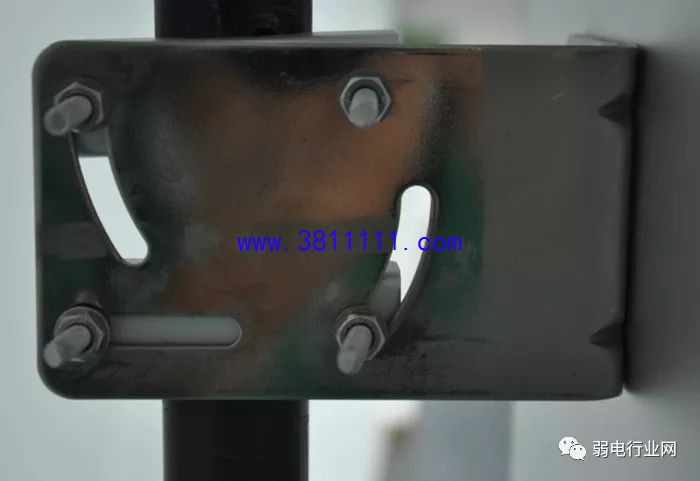

    2、网桥设备的安装与固定。安装网桥时，首先一定要固定好支架，支架如果不稳会直接影响到微波信号传输的稳定性。将网桥往支架上固定时按照下图的固定方法将网桥固定牢固，在安装时，由于支架表面比较光滑，如果直接用螺母将U型夹码拧紧可能时间一长，室外雨水的浸透支架表面会生锈，U型夹码与支架之间的接触会松懈。

安装时我们有必要在支架上套上一层橡皮圈与U型夹码之间接触紧密。

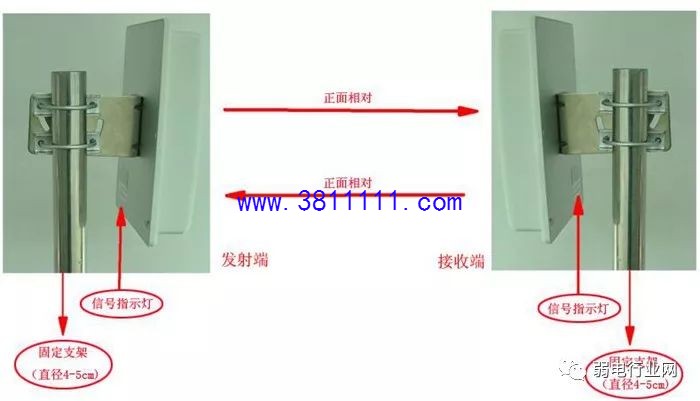

    安装时需要将设备的天线对准，确保接收信号的灵敏度较高，传输信号稳定。如下图：

    3、线材选择及其长度控制。控制好网线的长度确保最佳的传输效果。对于材质较好的双绞线（网线）的有效传输距离为100m，CAT5e或CAT6类线。由于网桥使用POE供电，网线不仅承载的是数据流同时还在给网桥供电，因此网线过长或材质较差都不宜使用。网桥与POE的连接部分尽量使用CAT5e或CAT6类线，长度尽量控制在25m以内。

注意：

通常使用CAT5e或CAT6类线传输100m的数据流指的是从POE供电盒的LAN口到摄像机或交换机的距离是100m（如图一）；但由于现场环境不同，POE供电盒可能安装在距离监控中心或机房较远的CCTV电箱内，此时从POE供电盒到监控中心或机房尽量使用光纤传输（如图二）。

图一：

    网桥与POE连接部分网线不宜过长，推荐使用CAT5e或CAT6类线，长度尽量不要超过25m以免供电不足；POE与网络摄像机、交换机、NVR等设备的连接部分网线尽量不要超过100m以免造成网络信号衰减。如图二：

图二：

    当POE的数据传输口与监控中心或机房设备距离较远时（超过100m），推荐使用光纤传输。

图三：

    目前推荐使用的POE主要有两种，一种是外接直流电源输入的模块式POE，另一种就是内部集成变压器采用交流220V电压输入的稳压式POE（如图三）。

特别注意：

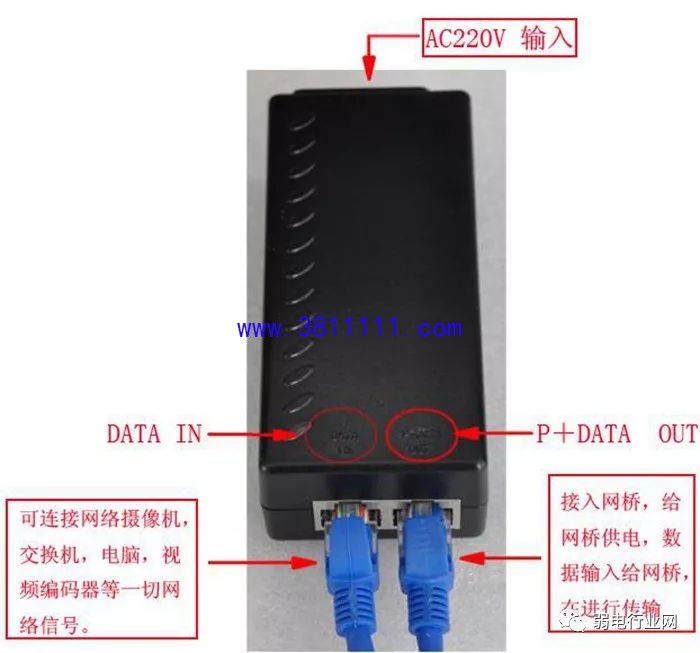

不论使用哪一种POE，其接口定义是统一的，POE上标有“DATA  IN”的网口可以连接网络摄像机，交换机，电脑等网络设备，标有“P + DATA OUT”的网口务必连接网桥设备，连接时需要注意以免接错烧坏设备。

   4、网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。POE供电盒上一般会有三个接口：电源接口（一般为DC直流输入），POE网口（仅用于连接网桥设备的RJ45口），network口或LAN口（可以连接任何基于以太网口的网络设备，如：网络摄像机、交换机、路由器、电脑、NVR等）。

    5、网线制作标准及其类型选择。目前使用的网线制作标准一般是按照国标的定义来制作的。推荐使用主流的T568B类线序标准来制作网线，其标准如下：

    T568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

网桥设备采用POE供电，推荐使用国标T568B类的线序制作网线，由于所有网络设备为自适应以太网口，因此在连接网桥设备与POE或者是交换机连接POE时，强烈建议使用国标T568B类的直通线（即网线的两头均为国标T568B类的线序）。

    6、防雷处理。网桥设备一般安装在室外空旷处，需要做好防雷保护措施；设备本身内置防雷保护电路，在设备外部会预留防雷接地端子（GND）。正确的防雷接地方法是：固定网桥的立杆一般会安装避雷针，网桥的接地端子需要用到一条铜芯线（一般用4mm2）与避雷线连接在一起接入大地。

    7．馈线接头处理。对于室外大功率网桥设备，由于传输距离远需要加装外置天线，天线与设备之间需要用到馈线连接。此时，在所有馈线连接设备与天线的接头部分都要做防雨防尘处理，需要裹二到三层防水胶布或绝缘胶布，尽量不要让馈线接头部分裸露在空气中。
