长虹液晶电视电源关键IC引脚功能及实测电压查询手册（五）

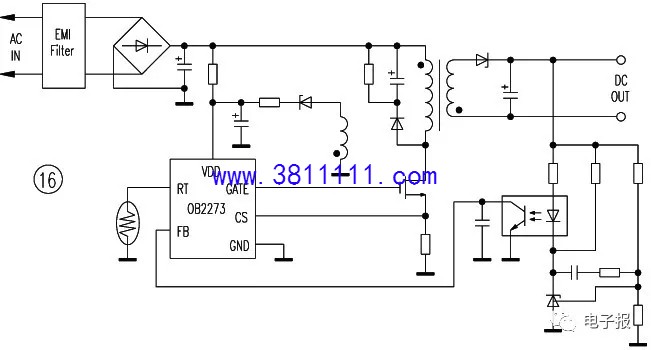

2 ）芯片拓扑图

17. 芯片型号 BD9479FV ：是一款高效率的 LED 驱动芯片， IC 内置了升压 DC/DC 转换器。 具有：过压保护（ OVP ）、过流保护（ OCP ）、短路保护（ SCP ）、 LED 灯串开路检测功能、模拟调光、单通道调光、内置过压反馈、内置故障指示功能、独立的PWM 软启动电路。

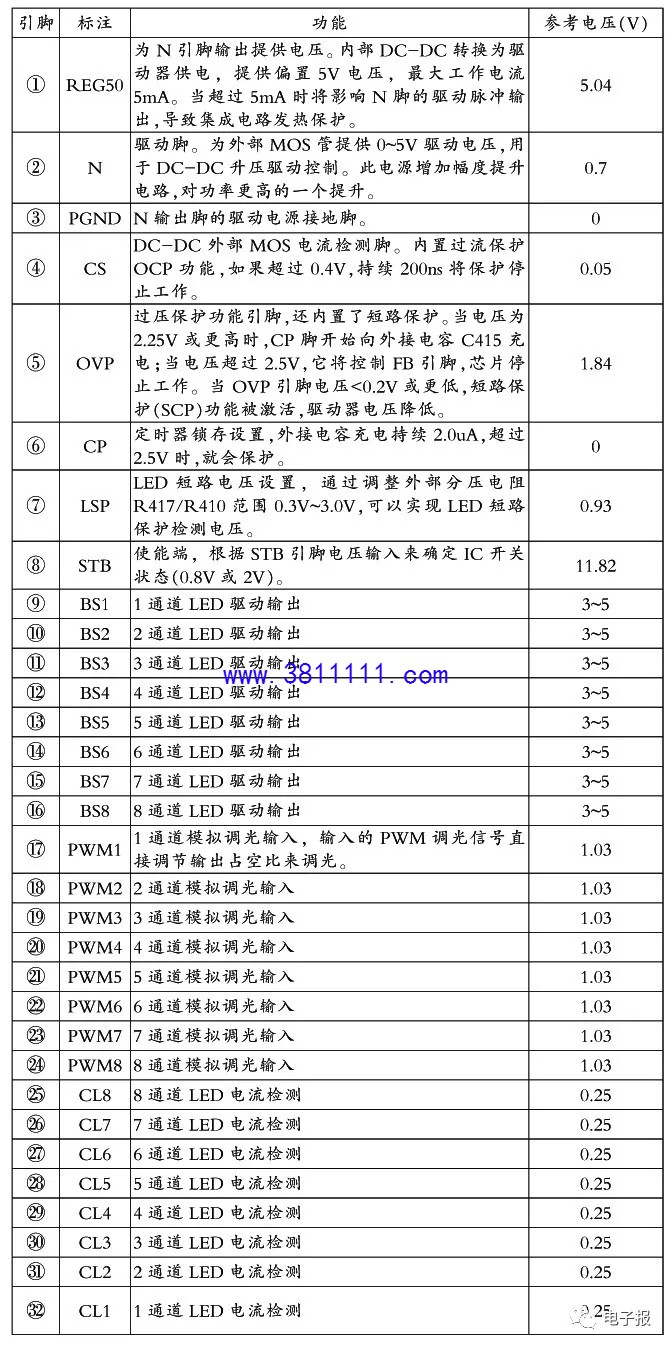

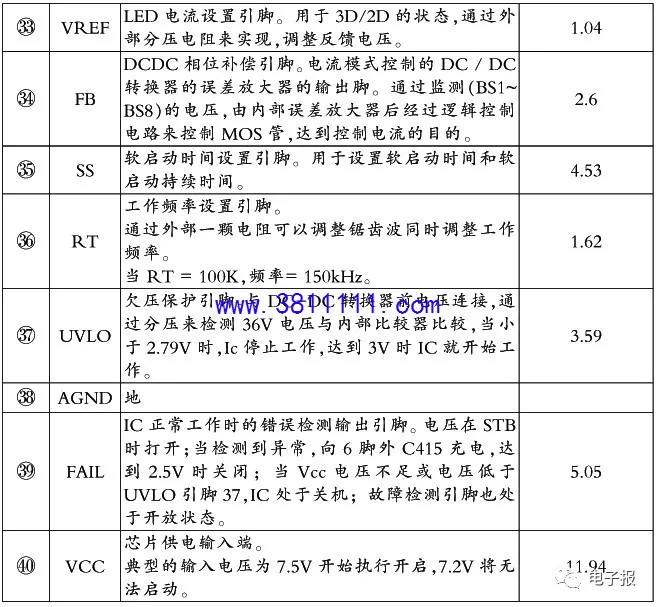

1 ）芯片引脚功能

注意：亮度高底将影响 BS 引脚、 CL 引脚的电压数据。

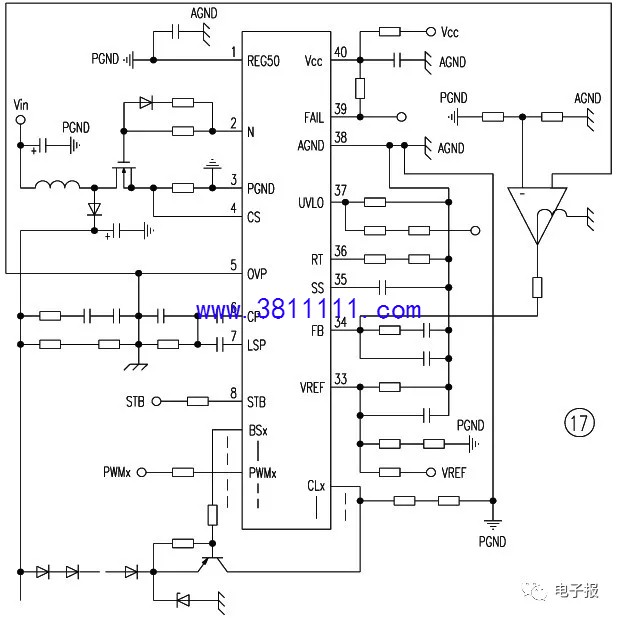

2 ）芯片拓扑图

18. 芯片型号 pf7001

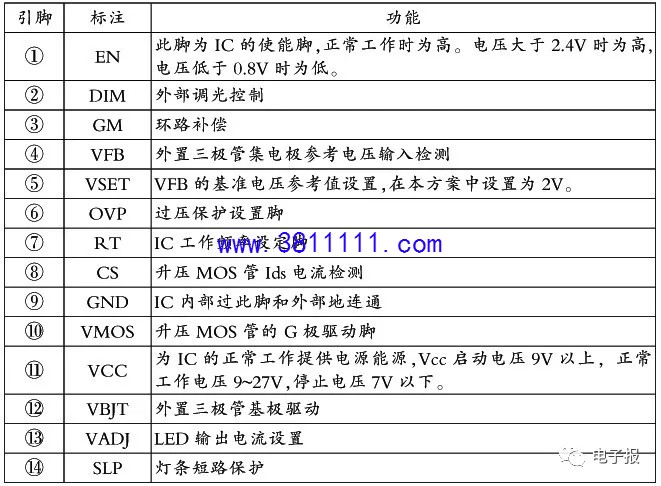

1 ）芯片引脚功能
