故障现象：一台江苏徐州产臭氧机出现臭氧浓度减小的故障。送修人员说：原先洁净区用臭氧消毒灭菌时，可以闻到浓烈的臭氧气味，但这次消毒灭菌时闻到臭氧的气味比原先小了很多。

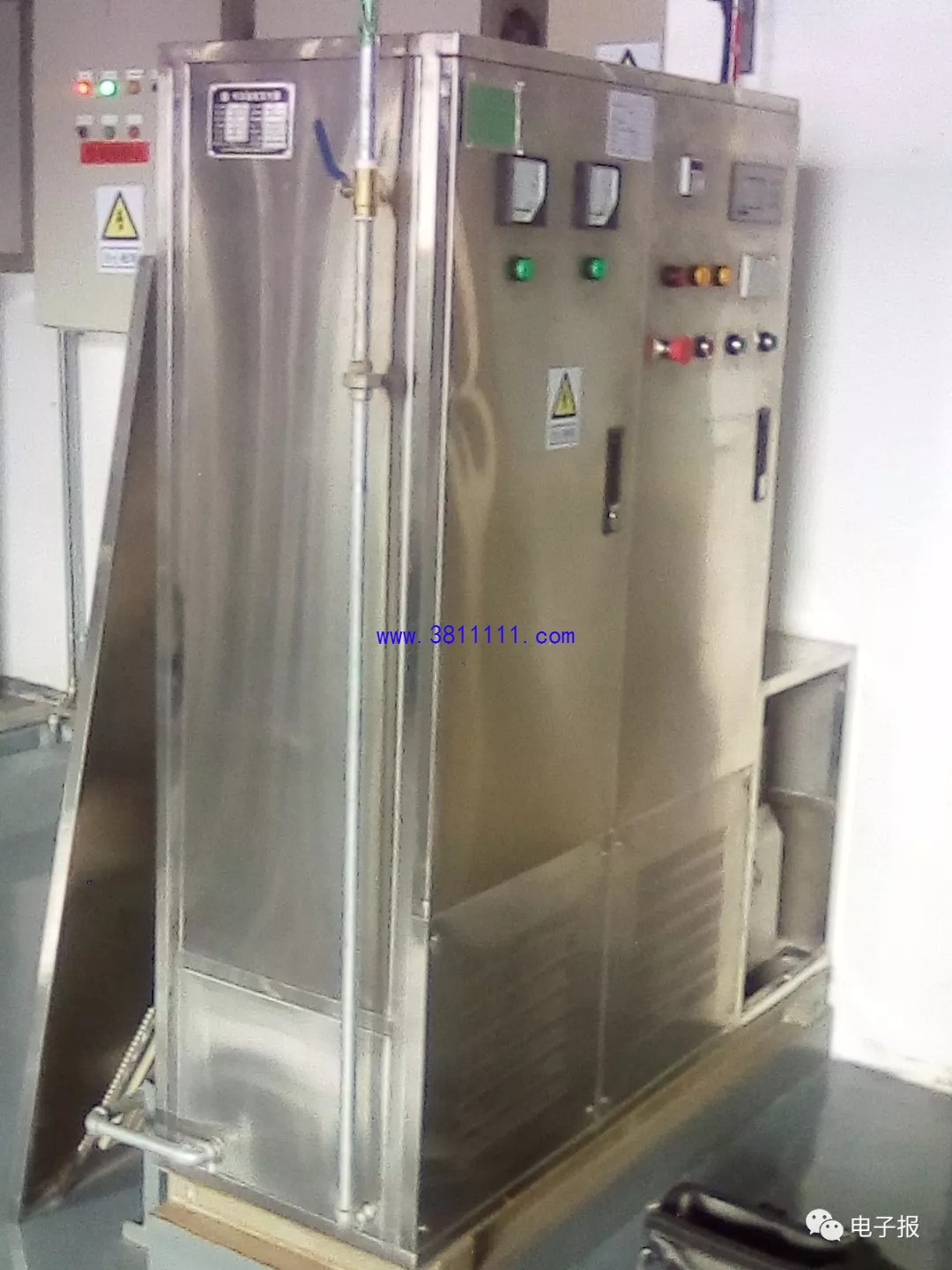

分析与检修：此臭氧机是利用高压电晕原理产生臭氧的，由2个较大的柜子（一个高压电晕柜、一个低压控制柜）和一个稍小的压缩机柜子组成，如图1所示。

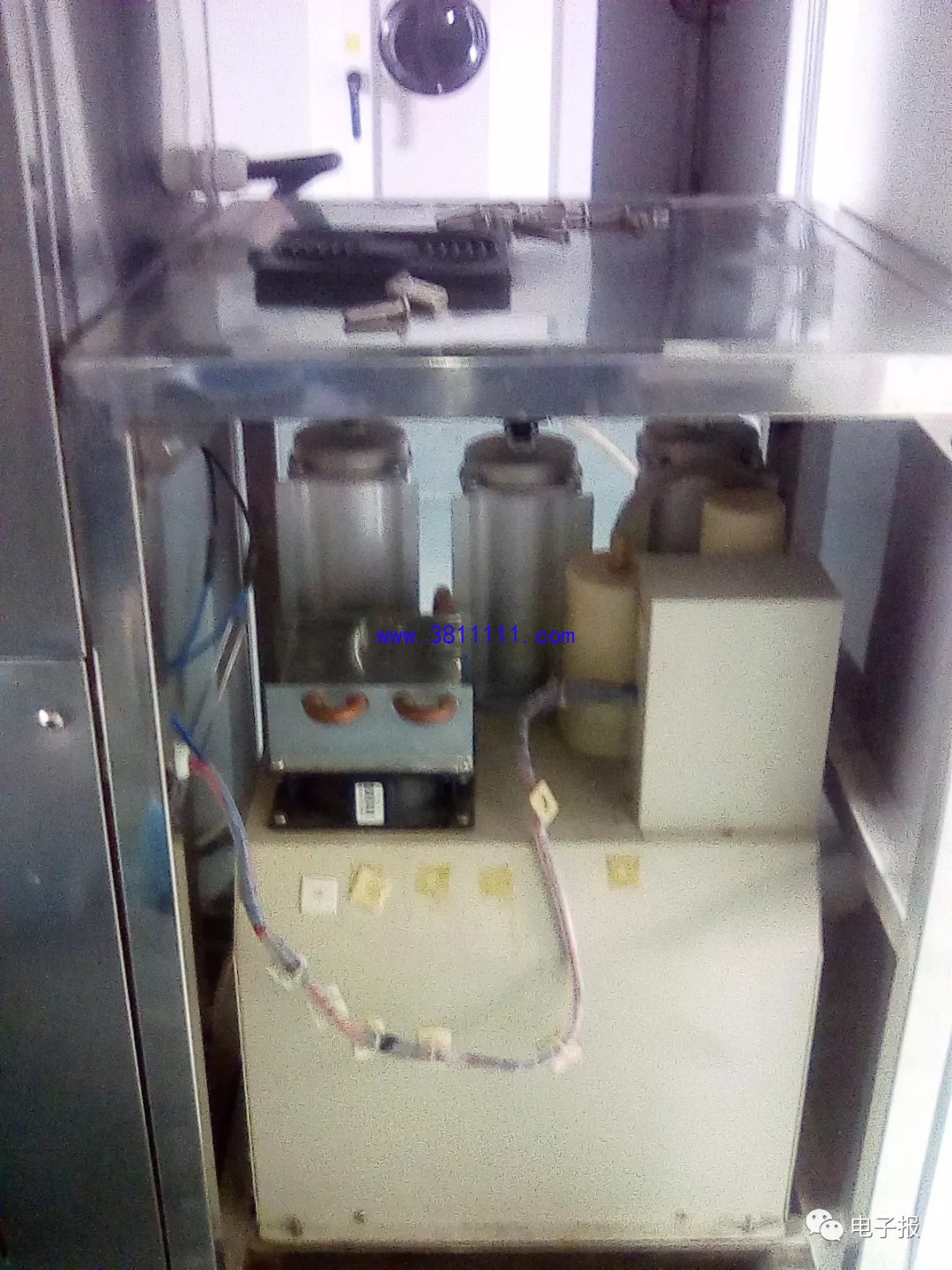

2台压缩机用于输出臭氧，如图2所示；

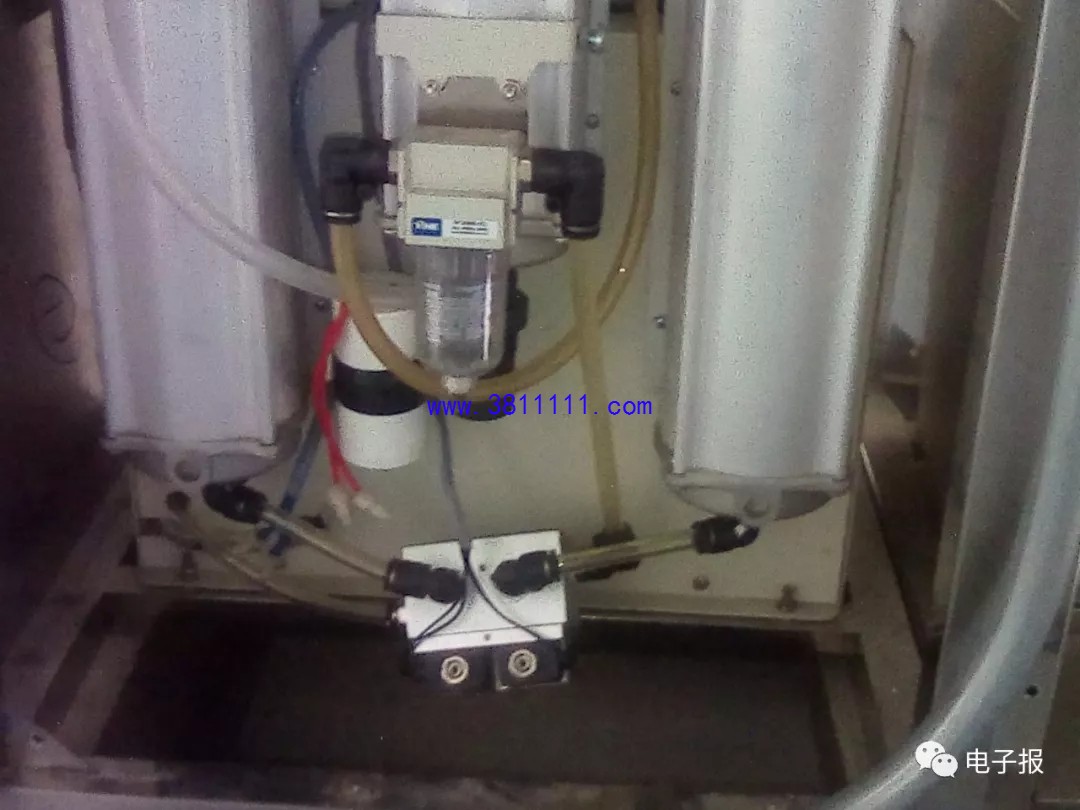

压缩机的气路及减压阀如图3所示。 仔细检查后，发现一个给总管路输送臭氧的浮子流量计没有流量显示（流量计的黑色小浮球一直在底部，未被臭氧气流吹起）。此臭氧机通过两路臭氧输出管给总管路送气，每个送气管的臭氧最大流量是10L/min。因少了一路管路送入的臭氧，所以消毒灭菌浓度就降低了。断开送气管路，拆出没有流量的压缩机系统进行检查，发现故障是因输送臭氧的小型专用压缩机没有运转所致。在通电和断电情况下，用对比法对2路输送臭氧的压缩机进行检测，发现压缩机的启动绕组对地阻值变小，说明该绕组对地短路或漏电。通电后，能闻到漆包线发出的烧焦味，确认压缩机绕组异常。此压缩机比较特殊，是在一个筒式单相电机的顶上，有2个压缩气体的小型装置，2个装置通过2根铝管相连；筒状单相电机轴两端各有1个黑色的塑料风叶，用于电机散热，通过风叶看电机两个端面的漆包线，没有发现烧焦变色现象，通电后用手无法拨动电机，好像被什么东西吸住一样。断电后，用手拨动电机转子时，发现它能灵活转动，更换正常的压缩机启动电容无效，稍一通电压缩机发烫比较严重，确认压缩机异常。给设备换上新的压缩机，连好相关管路和电路并试机，发现还是没有流量，此时压缩机已正常运转，也能听到电磁阀动作时发出的“咔哒”声，因为在对比检查时可以闻到臭氧的气味，说明高压电晕部分能够产生臭氧，工作基本正常，现在只有怀疑电磁阀了，通过快速拔出电磁阀的相应气管和在供电状态下测试，发现电磁阀气路切换不正常。好在设备备件中有同型号的新电磁阀，更换上好的电磁阀，接好管路和电路试机，设备恢复正常。 从上面的损坏设备情况大致可以做出这样的分析结论，电磁阀的前期损坏导致气路切换不正常，使压缩机出气不畅产生异常憋压现象，从而成倍加大了压缩机的负荷，最终导致压缩机损坏。 |
