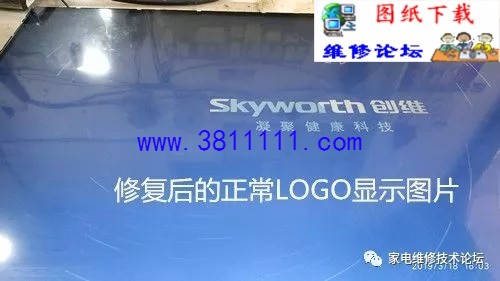

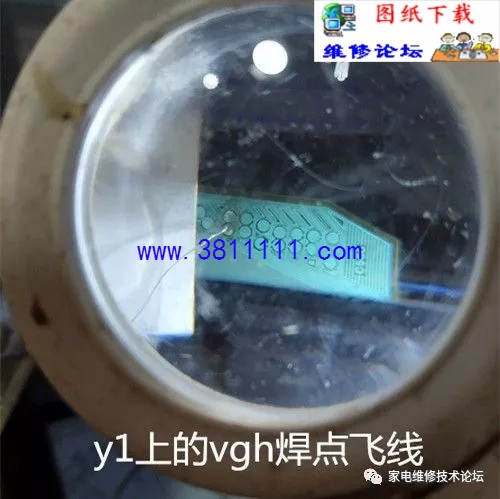

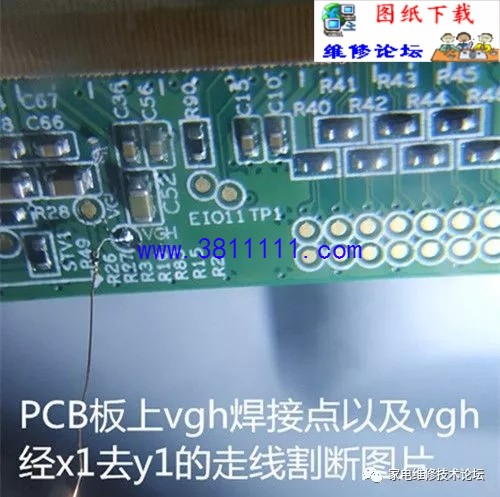

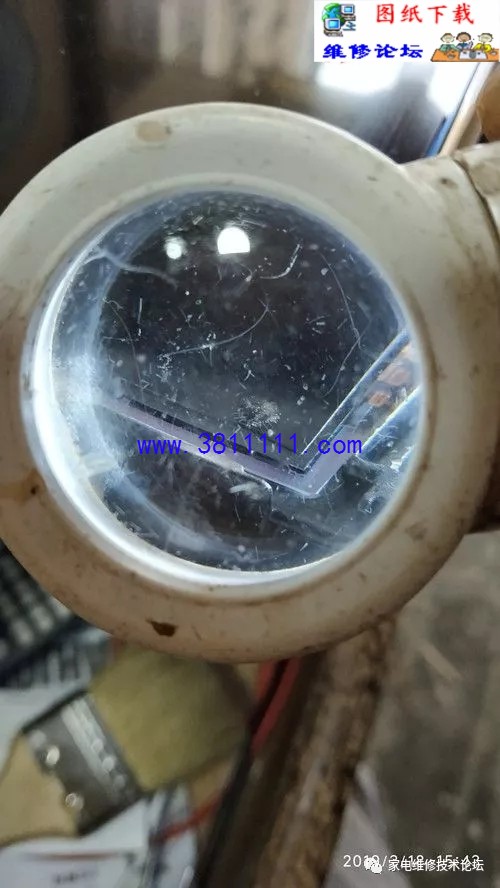

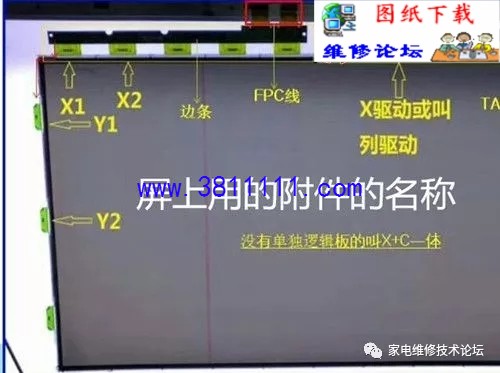

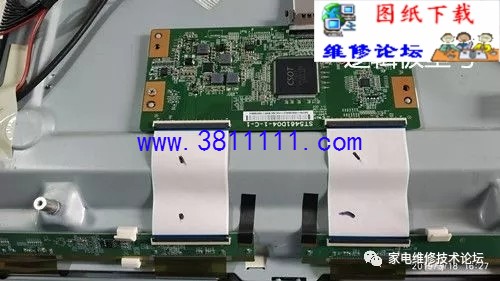

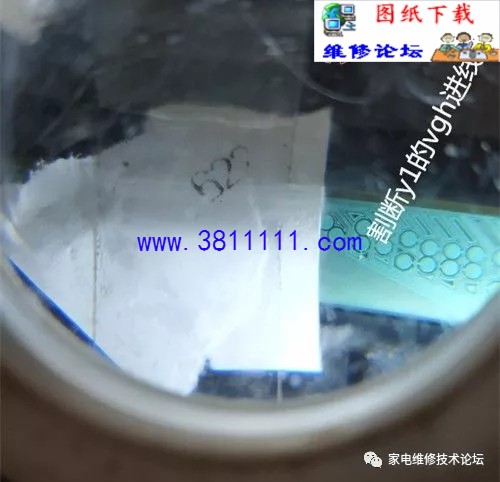

近段时间业务较忙，没有许多空闲，为响应论坛号召，特抓紧时间，滥竽充数来一篇；如写有不当之处，敬请大师们斧正。 前段时间接修一台灰屏有声的创维55E6000电视机。拆机检查后发现该机使用的是分辨率为3840*2160的4K华星光电屏，TCON与主板间信号采用v-by-one传输。对TCON板进行检测发现是vgh与vgl之间短路而造成灰屏的！拔下TCON板左边去PCB边条的FPC排线后，短路现象消失，同时右边图像正常显示了。证明故障在屏！拆去前框，观察到屏左右两边均有外置y.仔细观察玻璃面板上左边vgh经左x1去y1的ITO在线，发现在转角处偏光膜有受热收缩的痕迹！此处就是vgh与vgl短路之处！！！于是分别割断左边条上vgh去x1的进线以及左边y1 cof上的vgh进线；再将左边条上的vgh与y1 cof上的vgh飞线连接，试机修复！谢谢观赏。
|
