光耦驱动继电器电路图（一）

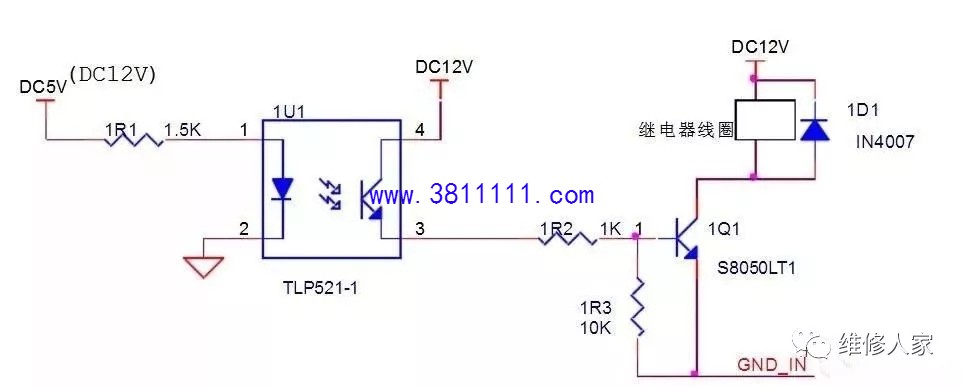

工作原理： 1U1-1脚可接12V，也可接5V，1U1导通，1Q1导通，1Q1-3=0V，线圈两端电压为11.7V. 1U1-1脚不接或接地，1U1不通，1Q1截止，1Q1-3=11.9V，线圈两端电压为0V。

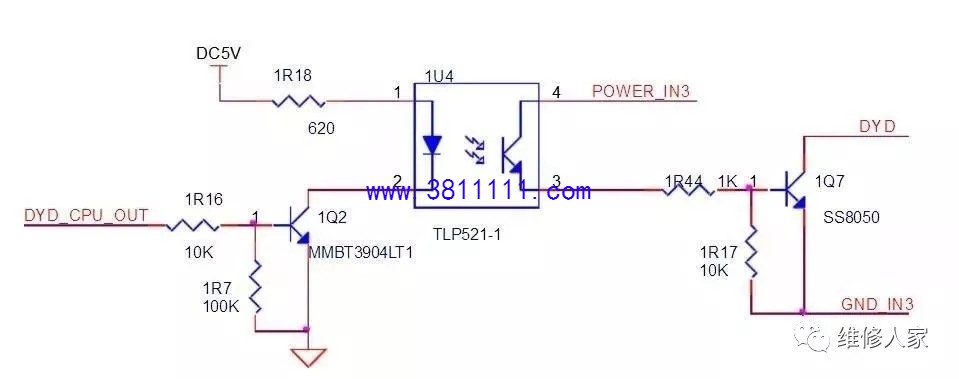

这两种适用于CPU初始化时，GPIO口为高电平的情况，否则初始化会造成误动作。

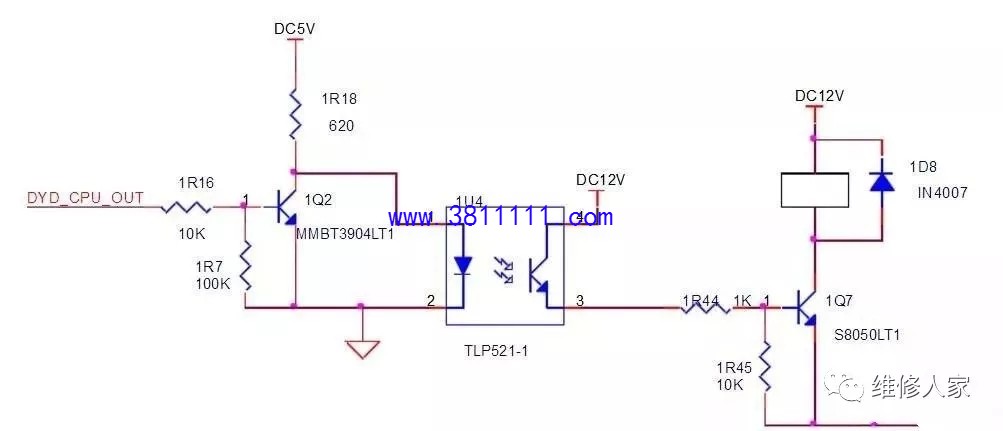

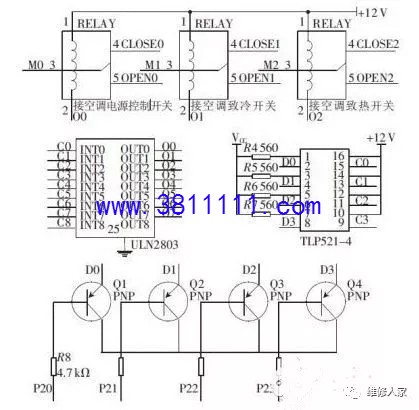

DYD_CPU_OUT连接LPC2367，输出高低电平，低电平，1U4不通，1Q7不通，UCE=12V，1Q7-3=12V，线圈两端电压为0V“DYD_CPU_OUT”为高电平，1U4导通，U43=1V，U3=11V，UCE=0V，1Q1-3=0V，线圈两端电压为11.7V。此图是高电平使能。继电器的常闭触点接负载。 第2和第3图中的1R16换成510欧，1R7换成1K，否则会有上电瞬间，高电平干扰。尤其是第3图，高电平使能。 光耦驱动继电器电路图（二） 继电器开关模块由TLP521-4、ULN2803和SRD-12VDC及三极管构成，由微控制器输出的信号经过三极管构成的开关电路送往TLP521-4光耦芯片再通过ULN2803达林顿管的放大后用来驱动SRD-12DC继电器，进而达到控制空调的各种开关的作用，继电器开关控制模块与微控制器的电路连接图如图3所示。

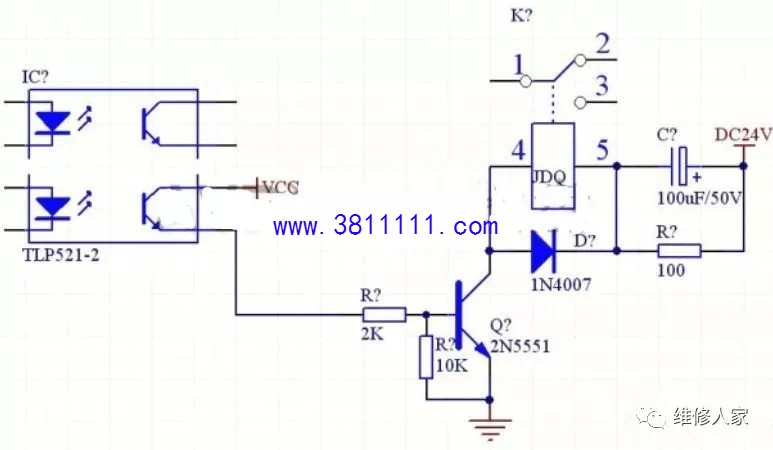

光耦驱动继电器电路图（三） 24V继电器的驱动电路

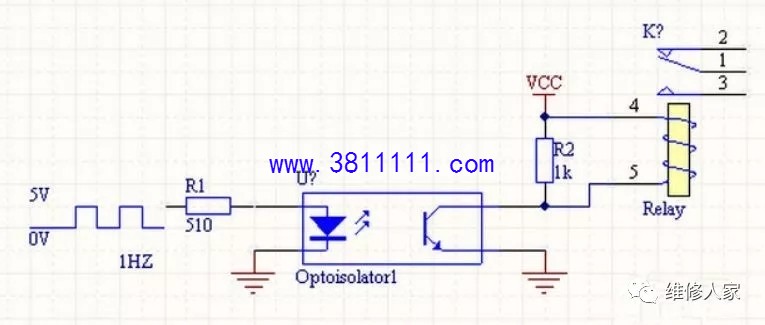

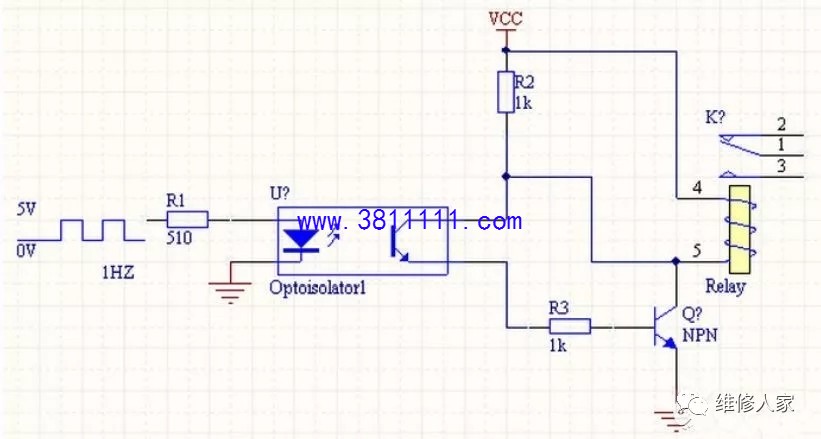

说明：VCC是5V。 继电器串联RC电路： 这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。电源稳定之后电容C不起作用，电阻R起限流作用。 基极和发射极的电阻的作用是：在没有正向偏置电压的情况下，保证基极的电压为零，防止三极管的受外部的干扰而误导通，其实就是为了保证可靠性。具体的阻值的大小倒不绝对，10K、100K都可以的，只是起到下拉的作用，电流非常很小的。此继电器驱动电路已经验证通过，开和关状态良好，实际应用中最好把5V、24V两组直流电源的地分开，再配合光藕实现真正的隔离效果。 光耦驱动继电器电路图（四） 用光耦驱动继电器电路

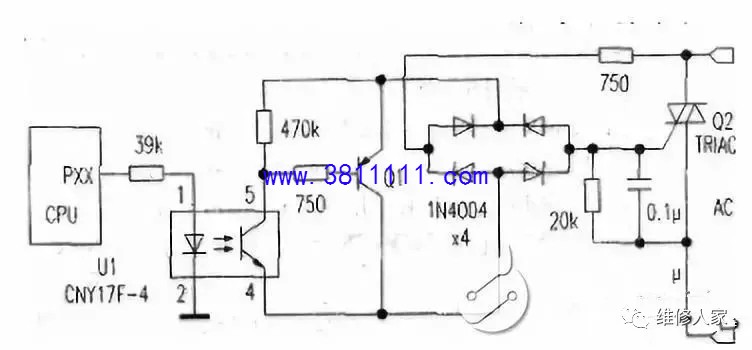

光耦驱动继电器电路图（五） 用光电耦合器用隔离驱动电路 微机的接口电路中，实现主机与外设的隔离，一般有两种方式：一种是使用继电器；另一种是使用光电耦合器。 采用电池的功耗产品，对电池的电能消耗是需优先考虑的，附图的电路采用光电耦合器作为隔离，电池的消耗电流可低至50μA以下，但驱动器提供的电流大于1A。 此电路对元件的要求比较高，光电耦合器U1只能采用型号为CNY17F-4的正品元件，实验中试过十多种光电耦合器，仅此型号输入电流50μA时，电路即可工作，其余光电耦合器驱动电流都需几百微安以上。
Q1、Q2的耐压可根据两管工作输入电压的大小而定，若输入电压大于220V，需使用耐压高于400V的三极管与可控硅。 另外，对Q1要求穿透电流要小，对功率没有要求。对Q2要求触发电流小于15mA，否则可能会出现负半周削波的现象。 |
