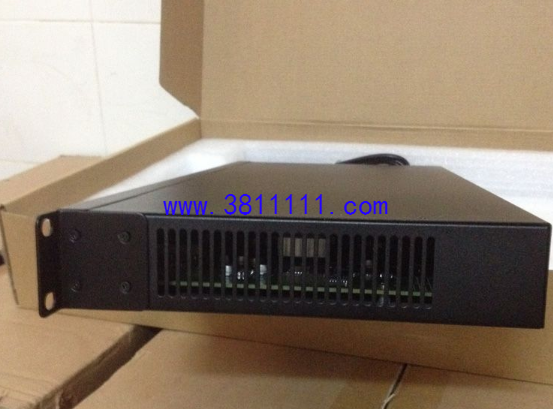

通兴OLT1550-2x7光发射机检修实例

通兴OLT1550-2x7型光发射机采用低噪声的原装进口的DFB激光器作为光源，采用高线性LiNbO3外调制器作信号调制，优越的预失真电路，在达到高标准的CNR值时，仍有完美的CTB和CSO表现值。内设自动增益AGC控制，使不同的RF输入电平仍能保持稳定的信号输出，由于该机具有较高的性价比，被广泛用于有线电视网络传输中。该机激光波长为1550nm,输出两路7db光功率，其带宽为47-867Mhz，采用双电源供电，大大提高了设备的稳定性。因该设备在机房内长期24小时不间断工作，部分设备元件老化、损坏会诱发各种故障，影响CATV信号的正常传输。笔者在实际检修过程中发现设备开关电源故障率高一些，其次易损器件为射频放大模块，现将检修过程中的一些实例记录下，供大家维修时参考。

例一、开机后，面板指示灯不亮，无光功率输出。

从该机表现的故障现象来看，分析应该是机内开关电源部分出现问题。观察该机壳的后方，发现有两个供电端，日常只是通过电源1给该机供电，电源2处于闲置状态。为准确判断是否系电源1损坏引起该故障，随给电源2供电，并开启电源2开关，发现该机前面板指灯正常点亮，故断定电源1损坏。拆机检修，发现电源1和电源2是两个完全相同的开关电源，该电源提供24V、+5V、-5V、+15V、-15V五组电源为设备供电。单独拆掉电源1的开关电源部分，发现该电源采用UC3844做为核心电路的开关电源，UC3844各引脚功能与UC3842完全一样，仅仅7脚供电部分稍有差异。上电测量，发现直流300V正常，24V、+5V、-5V、+15V、-15V均为0V，测量IC1UC3844各引脚供电电压，发现除7脚为12V外，2、5脚为0V，其他各脚均有不同的抖动电压，同时发现300V关断电源后泄放缓慢。300V关断电源后泄放缓慢，一般情况系开关电源没有振荡所引起，而电源不振荡多系IC1 UC3844及外围电路有故障或低压负载电路异常所引起。据以往检修此类电源的经验，一般多系二次电源滤波电容漏电或失容所致。断电测量负载电路整流管以及对地阻值，没有发现有短路现象，果断换新24V、+5V、-5V、+15V、-15V各滤波电容后试机，故障依旧。试更换UC3844 7脚滤波电容，故障依旧不能排除。仔细静下心来思考，发现IC1 UC3844在故障时，各引脚电压的表现的状态与平常为防止电源开关管二次损坏断开G极时情况一样，怀疑UC3844 6脚至电源开关管M1 K2645 G极有断路情况或M1开路。观察电路元件走向，检测UC3844 6脚至M1 G极相关元件，没有发现异常。怀疑开关管M1引脚开路，欲更换该器件之前，随手测了M1各极间的阻值以及在路电压，竟然发现M1 D极没有300V供电电压。开关管D极300V电压由开关电源变压器T1初极绕组提供，绕组的1脚有300V电压，而与M1  D极相连的2脚竟然检测不到，故断定开关变压器初级绕组断路。拆掉开关变压器，发现2脚处绕组引线与焊脚断开，重新补焊，并测量两脚阻值已经恢复正常。重新焊回开关变压器试机，电源板上绿色指示灯已经点亮，测量24V、+5V、-5V、+15V、-15V电压，已经恢复正常。

例二、故障现象同例一。

此故障与例一相同，断定开关电源没有工作。拆机目测故障电源，发现元件没有烧焦以及鼓包漏液等现象。上电测量300V直流电压，发现300V电压正常，但关断电源后该处电压泄放缓慢，同时测量24V、+5V、-5V、+15V、-15V电压，该五组电压均为0V，测量24V、+5V、-5V、+15V、-15V相关整流管及电解电容等关健元件，没有发现异常。因300V关断电源后泄放缓慢，怀疑由，，UC3844组成的开关电源没有振荡。检测UC3844各脚电压，1脚1.2V、2脚0V、3脚0.2V、4脚1.1V、5脚0V、6脚0V、7脚10V、8脚1.4V。通过上述电压数值判断，UC3844为核心的开关电源没有工作。造成UC3844不能正常工作的原因无非是该电源块供电不正常、电源块自身有故障，或开关电源次级负载有问题。以往在检修诸如此类电源时经常碰到次级供电滤波电容失容或漏电造成电源停振。果断将24V、+5V、-5V、+15V、-15V供电支路电解电容换新，试机发现设备故障依旧。检测电源稳压环节以及反馈电路，均没有发现异常。重点又检测UC3844外围元件，均没有发现异常。仔细分析UC3844工作原理，正常工作时其8脚应有5V基准电压，但本机去只有1.4V，显然不正常，而7脚10V供电，基本满足该块的工作要求。测量正常机UC3844各脚电压，发现正常时1脚2V、2脚0V、3脚0.2V、4脚2.2V、5脚0V、6脚0.2V、7脚12V、8脚5V ，与本机数值相差较大。正常机7脚为12V，而本机却只有10V，怀疑UC3844 7脚供电不足，造成电源不振荡。测量7脚相关元件，没有发现异常，试更换滤波电容E5后，发现电源板上绿色指示灯已经点亮，测量4V、+5V、-5V、+15V、-15V也恢复正常，测量UC3844 7脚电压已经升为12V。此现象说明系UC3844 7脚供电滤波电容E5 150uf失容，造成该脚供电不足，从而使UC3844 处于停振状态。

 例三、开机后，面板电源指示绿灯亮，其它指示灯变红并不停闪烁，无光功率输出。

通过该机前面板绿色电源指灯能点亮，说明电源已经工作，但其它指示灯闪烁，可能系设备保护电路检测到异常，发出报警指示。由于例一已经说明该机拥有两个开关电源，故断开故障开关电源，给另一个电源供电，发现开机后设备自检后，面板指示灯均变为正常的绿色，说明该故障仍系开关电源供电异常所引起。拆机并测量24V、+5V、-5V、+15V、-15V电压，发现除了-5V电压仅有2.3V，其它各电压均正常。通过测量的数值判断，可能系-5V异常，造成设备检测电路检测异常，并发出报警信号，通过指示灯闪红光提醒。断开供电负载测量-5V电压，发现该电压升至-4.3V，较正常电压略低，怀疑该电路某元件工作异常。测量整流管D17正常，怀疑-5V滤波电容25V1000uf漏电或失容,试代换滤波电容E17，测量-5V已经恢复正常。测量换下来的E17，发现该电容已经有轻微的漏电。将修复好的电源重新装入设备试机，发现面板指示灯已经正常点亮，测量输出光功率两路均为7db,设备修复。

例四、开机后，前面板各指示灯均已点亮，并且呈绿色指示，光功率输出正常，但用户反映收到的电视信号画面上有干扰。

据技术人员反映，起初怀疑系末端光接收机有故障造成的交调干扰，试更换好光接收机后，并调整设备电平，故障依旧，故怀疑系光发射机有问题。开机测量该机的光功率输出为7db，射频输入电平为80db，均在正常值。根据以往的检修经验，怀疑该机射频放大模块性能不良引起该故障。为进一步验证判断的准确性，试将光发射机前面板RF测试口信号接入电视进行观察，发现电视画面上已经出现交调干扰，说明故障必定出在在设备射频放大电路。拆机检测24V、+5V、-5V、+15V、-15V电压，上述电压均正常，说明电源完好。重点检测射频放大电路，发现该机射频放大电路主要有由MC-7833S和MC-7831两个放大模块组成。通过上网查询得知，MC-7831模块系870Mhz增益为18db, MC-7833S模块系870Mhz增益为25db,凭以往的维修经验，怀疑两模块因长期发热工作，内部集成元件老化，造成性能下降，虽然对射频信号放大倍数不变，但信号通过该模块放大后就会产生交调，从而引发上述故障。因手头暂无该型号模块，试用两块BGD712代换故障模块，并对本机射频输入电平略作调整，故障排除。为了确保本机的稳定性，随网购MC-7831、MC-7833S模块换上，设备彻底修复。
