下面以美的豆浆机采用的MST64-1-5型电源板为例，介绍美的电动机典型电源板电路工作原理与故障检修方法。该电源板上除了安装了电源电路，还安装了市电电压过零检测电路、电机驱动电路、加热管供电电路、防溢检测电路、温度检测电路。 一、电源电路该电源电路由市电输入电路、开关电源和5V电源构成，如图1所示。

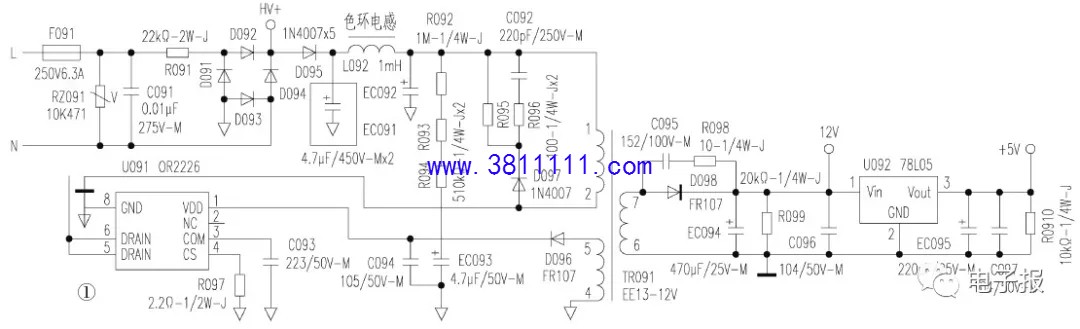

图1 1．市电输入、300V供电电路该机的市电输入、300V供电电路由过流保护、过压保护、线路滤波器、300V供电电路等构成。 220V市电电压经熔丝管F091输入后，利用C091滤除高频干扰脉冲，通过R091限流，经D091～D094整流产生脉动直流电压HV+。该电压一路送给市电电压过零检测电路；另一路经D095隔离，L092、EC092滤波产生300V左右的直流电压，为开关电源供电。 市电输入回路的RZ091是压敏电阻。市电正常、没有雷电窜入时它不工作；当市电升高或有雷电窜入，使RZ091两端的峰值电压达到470V时它击穿，使F091过流熔断，切断市电输入回路，避免了电机、加热管及开关电源的元件过压损坏，实现市电过压和防雷电窜入保护。 2．开关电源参见图1，该机的主电源采用由电源模块OB2226（U091）、开关变压器T091为核心构成的并联型开关电源。 （1）OB2226的简介 OB2226系列芯片是一款高效率、低功耗、高集成度的电源模块。其中，OB2226AP、OB2226CP采用SOP8脚封装，OB2226SP采用了DIP7脚封装。OB2226SP的功率为6.6W（90～300VAC）或10W（90～264VAC)；OB2226CP的功率为4W（90～300VAC）或6W（90～264VA）。 因OB2226采用了频率抖动和软驱动控制技术，不仅提高了系统的EMI指标，而且待机功耗小于0.2W、满载效率大于70%。该模块主要由控制芯片和开关管构成。开关管采用高耐压的大功率场效应管，而控制芯片由电源电路、振荡器、PWM脉冲形成电路、激励电路、前沿消隐电路、过流限制电路、欠压保护电路、过压保护电路、过热保护电路等构成。其引脚功能如表1所示。 表1 OB2226的引脚功能
通电后，EC092两端的300V直流
|
